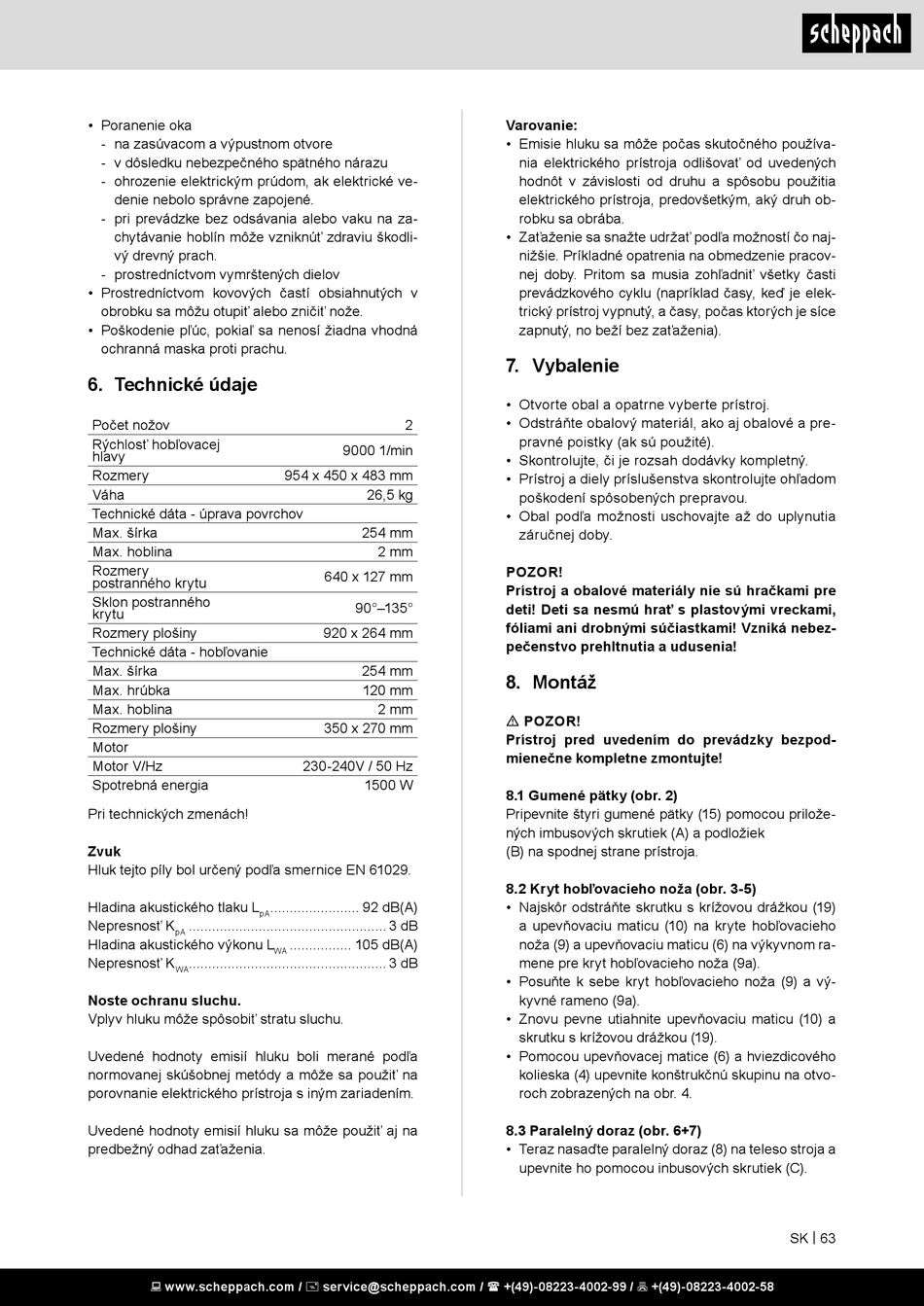

• Poranenie oka
- na zasúvacom a výpustnom otvore
- v dôsledku nebezpečného spätného nárazu
- ohrozenie elektrickým prúdom, ak elektrické ve-
denie nebolo správne zapojené.
- pri prevádzke bez odsávania alebo vaku na za-
chytávanie hoblín môže vzniknúť zdraviu škodli-
vý drevný prach.
- prostredníctvom vymrštených dielov
• Prostredníctvom kovových častí obsiahnutých v
obrobku sa môžu otupiť alebo zničiť nože.
• Poškodenie pľúc, pokiaľ sa nenosí žiadna vhodná
ochranná maska proti prachu.
6. Technické údaje
Počet nožov
Rýchlosť hobľovacej
hlavy
Rozmery
Váha
Technické dáta - úprava povrchov
Max. šírka
Max. hoblina
Rozmery
postranného krytu
Sklon postranného
krytu
Rozmery plošiny
Technické dáta - hobľovanie
Max. šírka
Max. hrúbka
Max. hoblina
Rozmery plošiny
Motor
Motor V/Hz
Spotrebná energia
Pri technických zmenách!
Zvuk
Hluk tejto píly bol určený podľa smernice EN 61029.
Hladina akustického tlaku L
pA
Nepresnosť K ................................................... 3 dB
pA
Hladina akustického výkonu L
Nepresnosť K ................................................... 3 dB
WA
Noste ochranu sluchu.
Vplyv hluku môže spôsobiť stratu sluchu.
Uvedené hodnoty emisií hluku boli merané podľa
normovanej skúšobnej metódy a môže sa použiť na
porovnanie elektrického prístroja s iným zariadením.
Uvedené hodnoty emisií hluku sa môže použiť aj na
predbežný odhad zaťaženia.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
2
9000 1/min
954 x 450 x 483 mm
26,5 kg
254 mm
2 mm
640 x 127 mm
90°–135°
920 x 264 mm
254 mm
120 mm
2 mm
350 x 270 mm
230-240V / 50 Hz
1500 W
....................... 92 dB(A)
................ 105 dB(A)
WA
Varovanie:
• Emisie hluku sa môže počas skutočného používa-
nia elektrického prístroja odlišovať od uvedených
hodnôt v závislosti od druhu a spôsobu použitia
elektrického prístroja, predovšetkým, aký druh ob-
robku sa obrába.
• Zaťaženie sa snažte udržať podľa možností čo naj-
nižšie. Príkladné opatrenia na obmedzenie pracov-
nej doby. Pritom sa musia zohľadniť všetky časti
prevádzkového cyklu (napríklad časy, keď je elek-
trický prístroj vypnutý, a časy, počas ktorých je síce
zapnutý, no beží bez zaťaženia).

7. Vybalenie

• Otvorte obal a opatrne vyberte prístroj.
• Odstráňte obalový materiál, ako aj obalové a pre-
pravné poistky (ak sú použité).
• Skontrolujte, či je rozsah dodávky kompletný.
• Prístroj a diely príslušenstva skontrolujte ohľadom
poškodení spôsobených prepravou.
• Obal podľa možnosti uschovajte až do uplynutia
záručnej doby.
POZOR!
Prístroj a obalové materiály nie sú hračkami pre
deti! Deti sa nesmú hrať s plastovými vreckami,
fóliami ani drobnými súčiastkami! Vzniká nebez-
pečenstvo prehltnutia a udusenia!
8. Montáž
m POZOR!
Prístroj pred uvedením do prevádzky bezpod-
mienečne kompletne zmontujte!
8.1 Gumené pätky (obr. 2)
Pripevnite štyri gumené pätky (15) pomocou prilože-
ných imbusových skrutiek (A) a podložiek
(B) na spodnej strane prístroja.
8.2 Kryt hobľovacieho noža (obr. 3-5)
• Najskôr odstráňte skrutku s krížovou drážkou (19)
a upevňovaciu maticu (10) na kryte hobľovacieho
noža (9) a upevňovaciu maticu (6) na výkyvnom ra-
mene pre kryt hobľovacieho noža (9a).
• Posuňte k sebe kryt hobľovacieho noža (9) a vý-
kyvné rameno (9a).
• Znovu pevne utiahnite upevňovaciu maticu (10) a
skrutku s krížovou drážkou (19).
• Pomocou upevňovacej matice (6) a hviezdicového
kolieska (4) upevnite konštrukčnú skupinu na otvo-
roch zobrazených na obr. 4.
8.3 Paralelný doraz (obr. 6+7)
• Teraz nasaďte paralelný doraz (8) na teleso stroja a
upevnite ho pomocou inbusových skrutiek (C).
SK | 63
