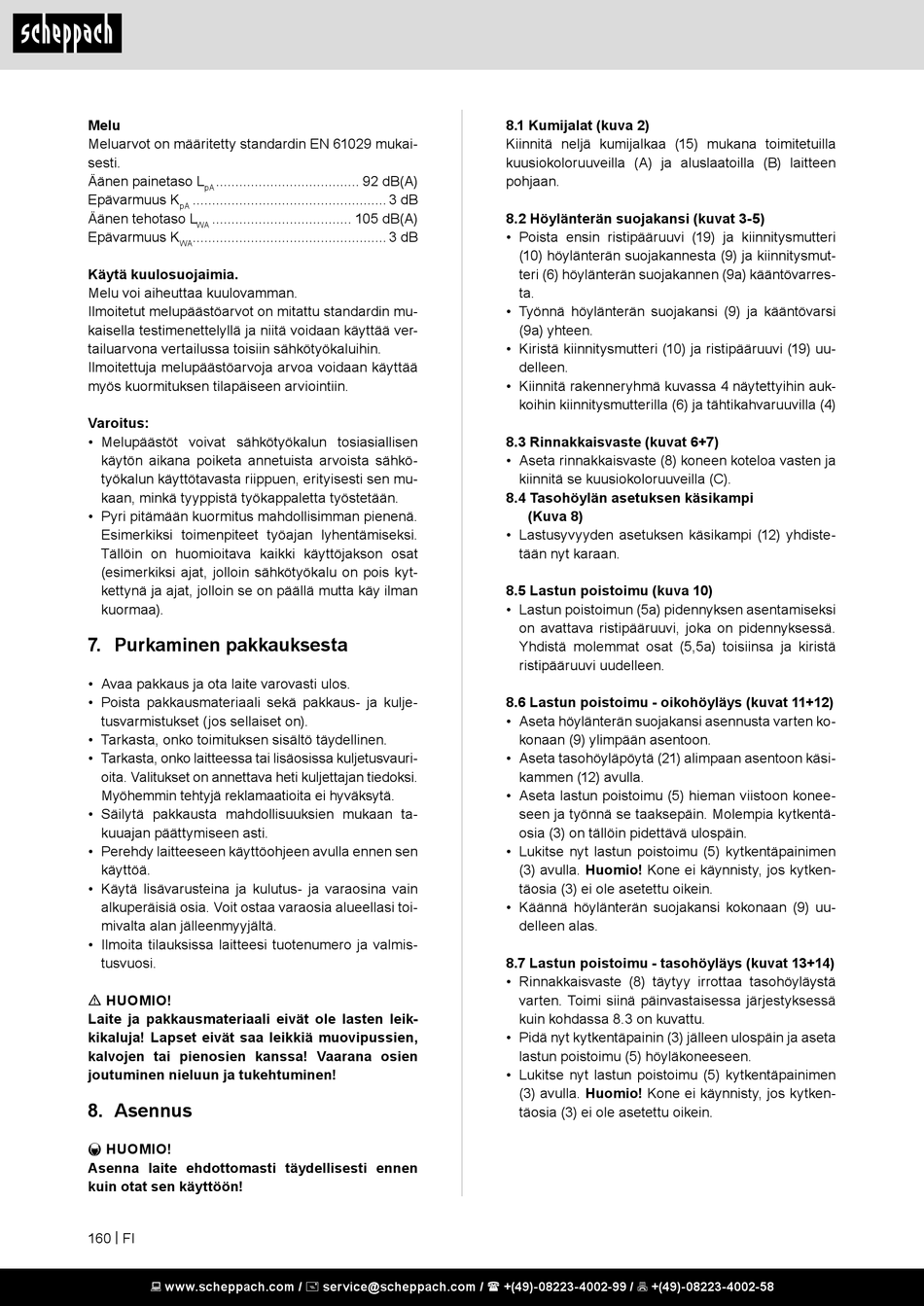

Melu
Meluarvot on määritetty standardin EN 61029 mukai-
sesti.
Äänen painetaso L ..................................... 92 dB(A)
pA
Epävarmuus K .................................................. 3 dB
pA
Äänen tehotaso L .................................... 105 dB(A)
WA
Epävarmuus K .................................................. 3 dB
WA
Käytä kuulosuojaimia.
Melu voi aiheuttaa kuulovamman.
Ilmoitetut melupäästöarvot on mitattu standardin mu-
kaisella testimenettelyllä ja niitä voidaan käyttää ver-
tailuarvona vertailussa toisiin sähkötyökaluihin.
Ilmoitettuja melupäästöarvoja arvoa voidaan käyttää
myös kuormituksen tilapäiseen arviointiin.
Varoitus:
• Melupäästöt voivat sähkötyökalun tosiasiallisen
käytön aikana poiketa annetuista arvoista sähkö-
työkalun käyttötavasta riippuen, erityisesti sen mu-
kaan, minkä tyyppistä työkappaletta työstetään.
• Pyri pitämään kuormitus mahdollisimman pienenä.
Esimerkiksi toimenpiteet työajan lyhentämiseksi.
Tällöin on huomioitava kaikki käyttöjakson osat
(esimerkiksi ajat, jolloin sähkötyökalu on pois kyt-
kettynä ja ajat, jolloin se on päällä mutta käy ilman
kuormaa).

7. Purkaminen pakkauksesta

• Avaa pakkaus ja ota laite varovasti ulos.
• Poista pakkausmateriaali sekä pakkaus- ja kulje-
tusvarmistukset (jos sellaiset on).
• Tarkasta, onko toimituksen sisältö täydellinen.
• Tarkasta, onko laitteessa tai lisäosissa kuljetusvauri-
oita. Valitukset on annettava heti kuljettajan tiedoksi.
Myöhemmin tehtyjä reklamaatioita ei hyväksytä.
• Säilytä pakkausta mahdollisuuksien mukaan ta-
kuuajan päättymiseen asti.
• Perehdy laitteeseen käyttöohjeen avulla ennen sen
käyttöä.
• Käytä lisävarusteina ja kulutus- ja varaosina vain
alkuperäisiä osia. Voit ostaa varaosia alueellasi toi-
mivalta alan jälleenmyyjältä.
• Ilmoita tilauksissa laitteesi tuotenumero ja valmis-
tusvuosi.
m HUOMIO!
Laite ja pakkausmateriaali eivät ole lasten leik-
kikaluja! Lapset eivät saa leikkiä muovipussien,
kalvojen tai pienosien kanssa! Vaarana osien
joutuminen nieluun ja tukehtuminen!

8. Asennus

M HUOMIO!
Asenna laite ehdottomasti täydellisesti ennen
kuin otat sen käyttöön!
160 | FI
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
8.1 Kumijalat (kuva 2)
Kiinnitä neljä kumijalkaa (15) mukana toimitetuilla
kuusiokoloruuveilla (A) ja aluslaatoilla (B) laitteen
pohjaan.
8.2 Höylänterän suojakansi (kuvat 3-5)
• Poista ensin ristipääruuvi (19) ja kiinnitysmutteri
(10) höylänterän suojakannesta (9) ja kiinnitysmut-
teri (6) höylänterän suojakannen (9a) kääntövarres-
ta.
• Työnnä höylänterän suojakansi (9) ja kääntövarsi
(9a) yhteen.
• Kiristä kiinnitysmutteri (10) ja ristipääruuvi (19) uu-
delleen.
• Kiinnitä rakenneryhmä kuvassa 4 näytettyihin auk-
koihin kiinnitysmutterilla (6) ja tähtikahvaruuvilla (4)
8.3 Rinnakkaisvaste (kuvat 6+7)
• Aseta rinnakkaisvaste (8) koneen koteloa vasten ja
kiinnitä se kuusiokoloruuveilla (C).
8.4 Tasohöylän asetuksen käsikampi
(Kuva 8)
• Lastusyvyyden asetuksen käsikampi (12) yhdiste-
tään nyt karaan.
8.5 Lastun poistoimu (kuva 10)
• Lastun poistoimun (5a) pidennyksen asentamiseksi
on avattava ristipääruuvi, joka on pidennyksessä.
Yhdistä molemmat osat (5,5a) toisiinsa ja kiristä
ristipääruuvi uudelleen.
8.6 Lastun poistoimu - oikohöyläys (kuvat 11+12)
• Aseta höylänterän suojakansi asennusta varten ko-
konaan (9) ylimpään asentoon.
• Aseta tasohöyläpöytä (21) alimpaan asentoon käsi-
kammen (12) avulla.
• Aseta lastun poistoimu (5) hieman viistoon konee-
seen ja työnnä se taaksepäin. Molempia kytkentä-
osia (3) on tällöin pidettävä ulospäin.
• Lukitse nyt lastun poistoimu (5) kytkentäpainimen
(3) avulla. Huomio! Kone ei käynnisty, jos kytken-
täosia (3) ei ole asetettu oikein.
• Käännä höylänterän suojakansi kokonaan (9) uu-
delleen alas.
8.7 Lastun poistoimu - tasohöyläys (kuvat 13+14)
• Rinnakkaisvaste (8) täytyy irrottaa tasohöyläystä
varten. Toimi siinä päinvastaisessa järjestyksessä
kuin kohdassa 8.3 on kuvattu.
• Pidä nyt kytkentäpainin (3) jälleen ulospäin ja aseta
lastun poistoimu (5) höyläkoneeseen.
• Lukitse nyt lastun poistoimu (5) kytkentäpainimen
(3) avulla. Huomio! Kone ei käynnisty, jos kytken-
täosia (3) ei ole asetettu oikein.
