Formsignalen, Entkupplungsgleisen oder Weichen
eingesetzt werden können.
3. Einstellungen
Der Magnetartikeldecoder arbeitet mit dem Motorola-
Datenformat und kann somit z. B. vom Viessmann
Commander, dem Märklin Digital-System (mit dem
Keyboard, Switchboard oder auch dem Interface)
und der Intellibox von Uhlenbrock angesteuert
werden. Hierzu muss der Decoder auf eine Adresse
eingestellt werden, welche ihn automatisch einer
Gruppe von 4 aufeinanderfolgenden Adressen
zuordnet. Dies entspricht dann 4 Tastenpaaren
eines Switch- oder Keyboards oder einer Zentrale
wie Commander, Intellibox etc. Dieses erfolgt anhand
der dieser Anleitung angefügten Tabelle (Kap. 5).

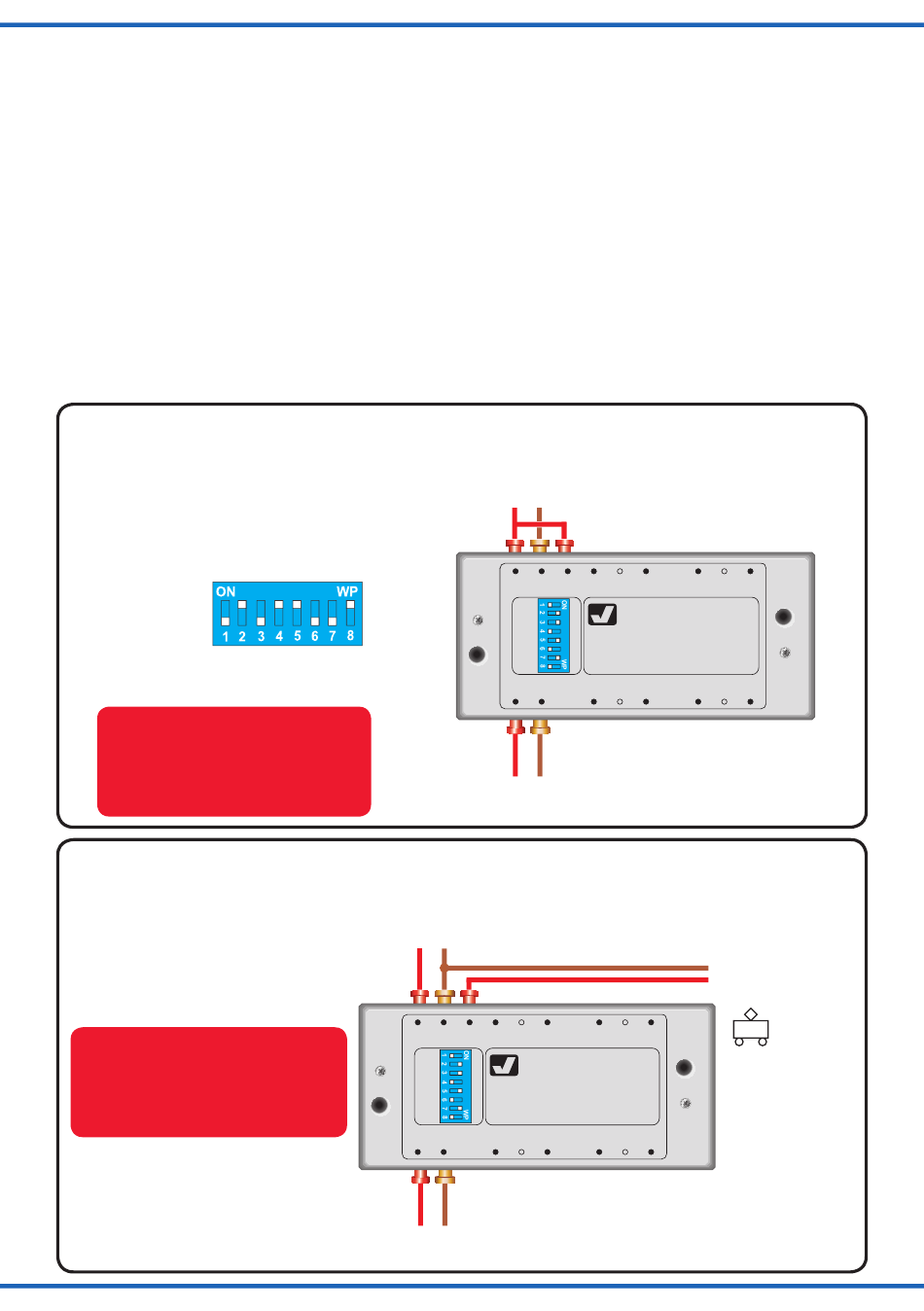

Abb. 1
Beispiel: Codierschalter-Einstellung
(Keyboard Nr. 8, Taster 9 – 12)
Example: Setting of the code switches
(Keyboard No. 8, keys 9 – 12)
Tabelle
- 2 - 4 5 - - 8
Table
- 2 - 4 5 - - 8
Wichtig: Die Buchse E immer
anschließen!
Important: The E-socket
always has to be connected!
Abb. 2
Wichtig: Die Buchse E immer
anschließen!
Important: The E-socket
always has to be connected!
All manuals and user guides at all-guides.com
Betrieb mit Digitalstrom
Operation with digital current
Von der Zentraleinheit bzw. vom Gleis
From the central unit resp. from the rail
Betrieb mit separatem Transformator
Operation with separate transformer
Zu weiteren Decodern
To further decoders
Von der Zentraleinheit bzw. vom Gleis
From the central unit resp. from the rail
semaphore signals, turnouts or uncoupling tracks.
3. Settings
The decoder uses the Motorola data format, so it
can be used with the Märklin Digital system (con-
trollable by the Interface, the Keyboard or the
Switchboard, too) or the Uhlenbrock Intellibox.
For this, the decoder must be set to an address
which automatically assigns it to a group of 4
consecutive addresses.
This corresponds to 4 key pairs of a switch or
keyboard or a control center such as Command-
er or Intellibox. It is done by using the attached
code table (chapt. 5).
Zu weiteren Decodern
To further decoders
rt
bn
E
Magnetartikeldecoder
rt
bn
rt
bn
E
gn
4
rt
Viessmann
Magnetartikeldecoder
rt
bn
rt
1
gn
gn
4
rt
gn
3
rt
Viessmann
Viessmann
5211
5211
Magnetartikeldecoder
rt
1
gn
rt
2
gn
Zum Trafo
To a transformer
16 V =/~ AC/DC
gn
3
rt
5211
rt
2
gn
Fig. 1
Fig. 2
