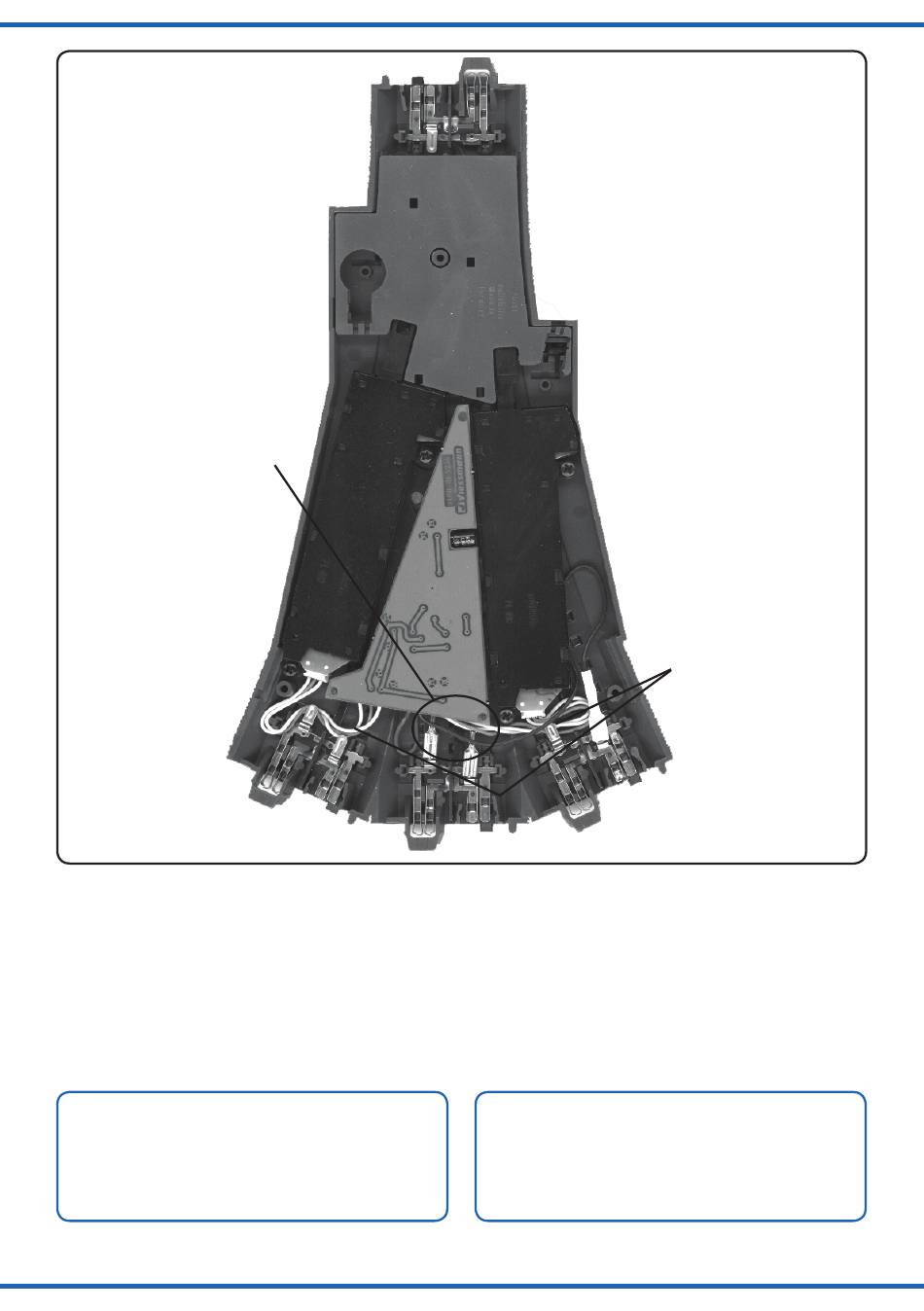

Abb. 3
Achtung!
Die Kabelschuhe des braunen
und roten Kabels dürfen die
Leiterplatte nicht berühren.
Attention!
The cable lugs of the brown
and red wire must not touch
the printed circuit board of the
decoder!
5. Anschluss mit Powermodul,
Art. 5215/5225
Zur Erzielung der optimalen Schaltleistung bei besonders
problematischen Antrieben (z. B. die C-Gleis-Antriebe der
ersten Generation) empfehlen wir den Einsatz unseres
Powermoduls Art. 5215/5225 gemäß Abb. 4.
6. Technische Daten
Datenformat:
Max. Ausgangsstrom:
Funktion:
4 Impulsausgänge, positive Schaltimpulse
Max. externe Spannung zwischen gelbem Stecker und
Masse (braunes Kabel):
Motorola und DCC
2 A
17 V AC~ / 24 V DC=
5. Connection with power
module, items 5215/5225
To achieve the optimal switching power especially for
problematic machines (like the first generation of C-track
machines) we recommend the use of our power module,
items 5215/5225 as shown in fig. 4.
6. Technical data
Data format:
Max. output current:
Function:
4 pulse outputs, positive switching pulses
Max. operating voltage between yellow plug and ground
(brown cable):
Fig. 3
Kabel vorsichtig verstauen
stow away the wires care-
fully
Motorola and DCC
2 A
17 V AC~ / 24 V DC=
7
