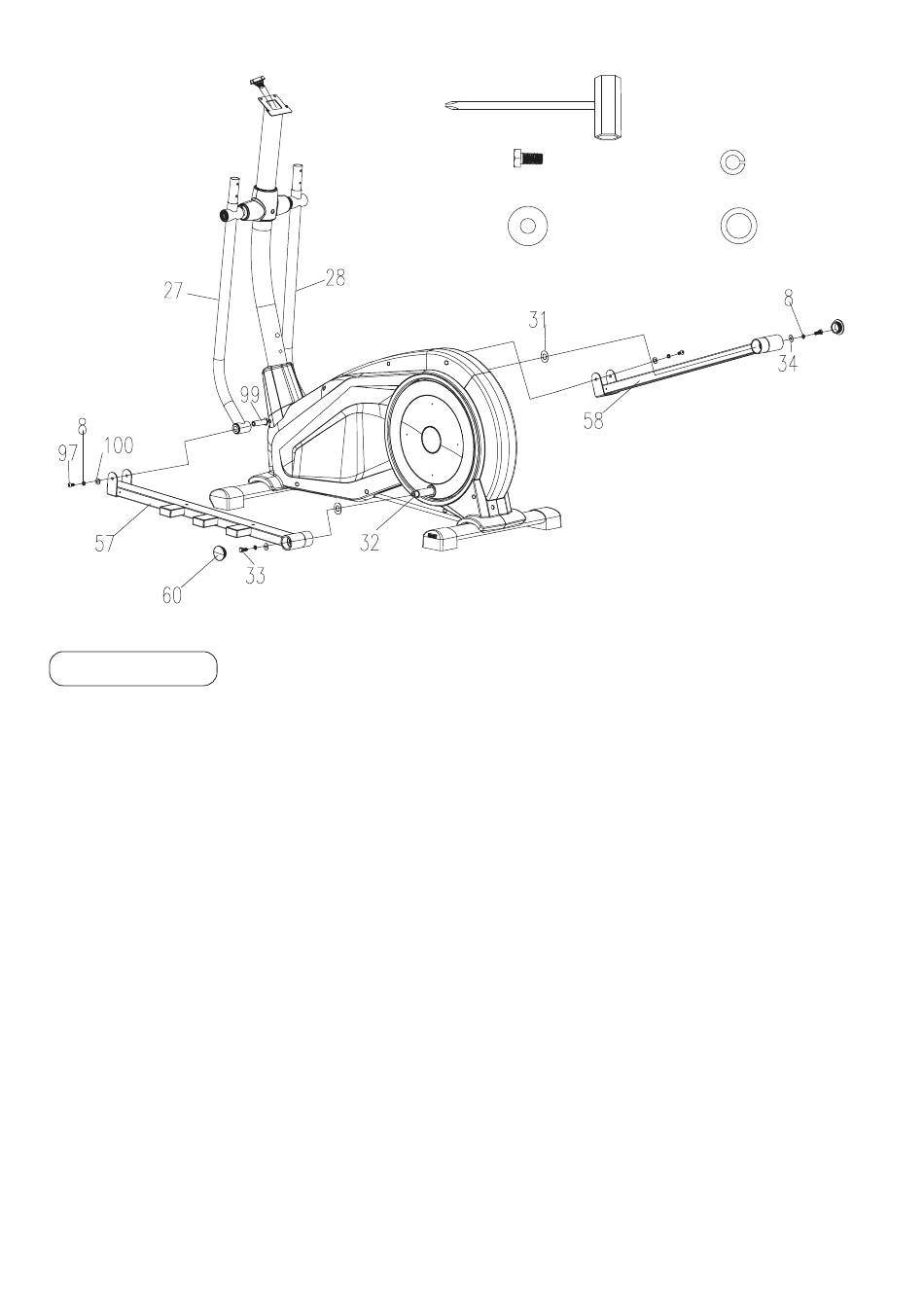

5.4 PASSO 4
• Posizionare le rondelle ondulate (31) sui tubi portanti (32) su entrambi i lati della ruota.
• Fissare quindi le aste dei pedali sinistro (57) e destro (58) alla ruota con i bulloni esagonali (33), le
rondelle elastiche (8) e le rondelle (34) utilizzando una chiave a tubo.
• Collegare le aste dei pedali sinistro (57) e destro (58) al manubrio inferiore (27, 28) su entrambi i lati:
serrare i bulloni esagonali (97), le rondelle elastiche (8), le rondelle (100) e i bulloni di collegamento
(99).
• Posizionare i tappi di copertura (60) sulle aperture delle aste dei pedali.
106
(64) 6mm (Qty 1)
(33) M8×20 (Qty 4)
(34) Ø8xØ22×2T (Qty 4)
(8) Ø8.5xØ13.5×2.5T (Qty 4)
(31) Ø17xØ25 (Qty 4)
