5.4

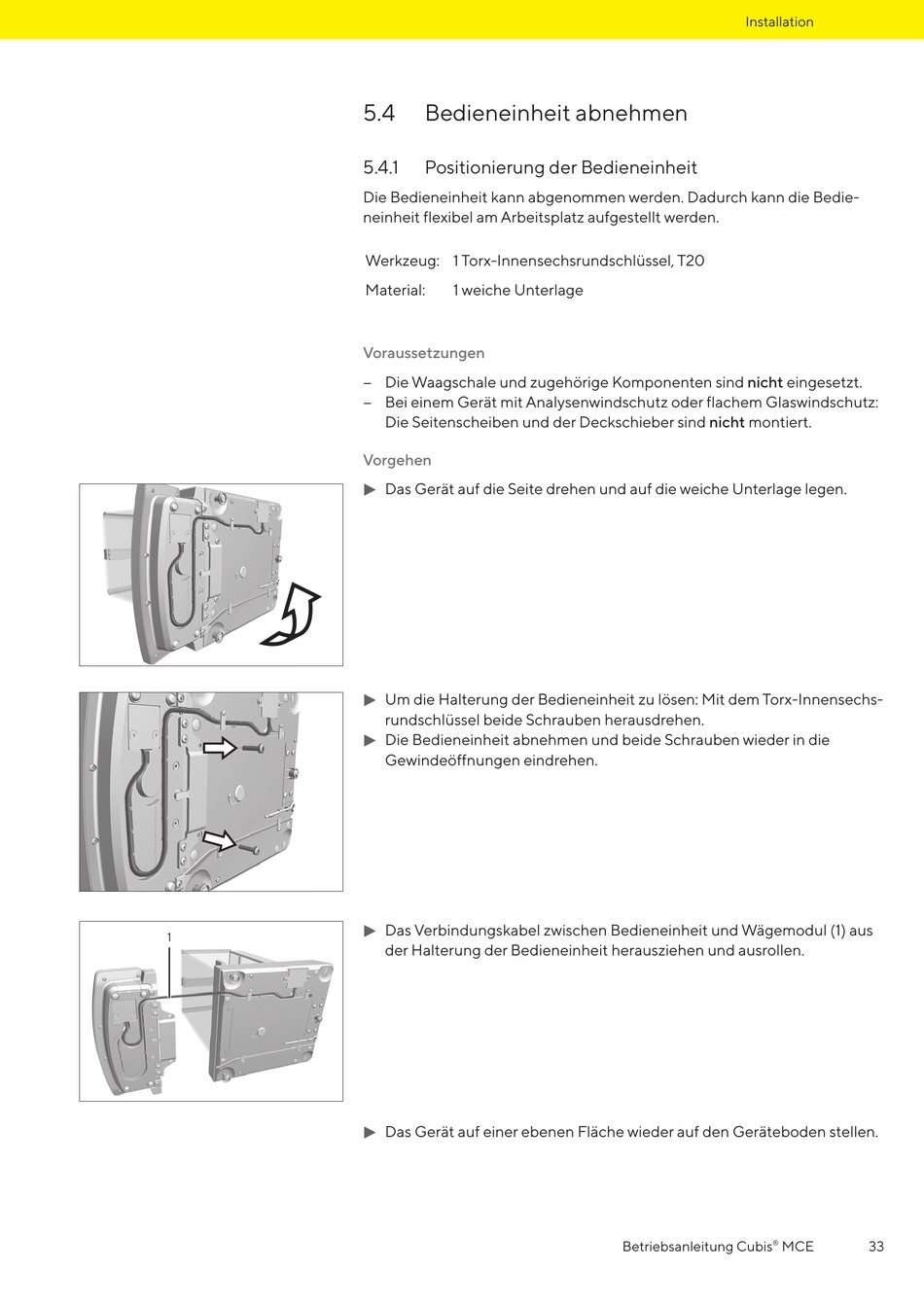

Bedieneinheit abnehmen

5.4.1

Positionierung der Bedieneinheit

Die Bedieneinheit kann abgenommen werden. Dadurch kann die Bedie-
neinheit flexibel am Arbeitsplatz aufgestellt werden.
Werkzeug: 1 Torx-Innensechsrundschlüssel, T20
Material: 1 weiche Unterlage
Voraussetzungen
− Die Waagschale und zugehörige Komponenten sind nicht eingesetzt.
− Bei einem Gerät mit Analysenwindschutz oder flachem Glaswindschutz:
Die Seitenscheiben und der Deckschieber sind nicht montiert.
Vorgehen
Das Gerät auf die Seite drehen und auf die weiche Unterlage legen.
t
Um die Halterung der Bedieneinheit zu lösen: Mit dem Torx-Innensechs-
t
rundschlüssel beide Schrauben herausdrehen.
Die Bedieneinheit abnehmen und beide Schrauben wieder in die
t
Gewinde öffnungen eindrehen.
Das Verbindungskabel zwischen Bedieneinheit und Wägemodul (1) aus
t
der Halterung der Bedieneinheit herausziehen und ausrollen.
Das Gerät auf einer ebenen Fläche wieder auf den Geräteboden stellen.
t
Installation
Betriebsanleitung Cubis MCE
®
33
