Notice de montage et d'utilisation
FR
m
DANGER
nm
CHAPITRE 5
DONNÉES TECHNIQUES
CHAPITRE 6
SCHÉMAS DE
RACCORDEMENT
RDW/VDW�� EC Ø 180-250
SS-1149
1~courant alternatif, 230 V

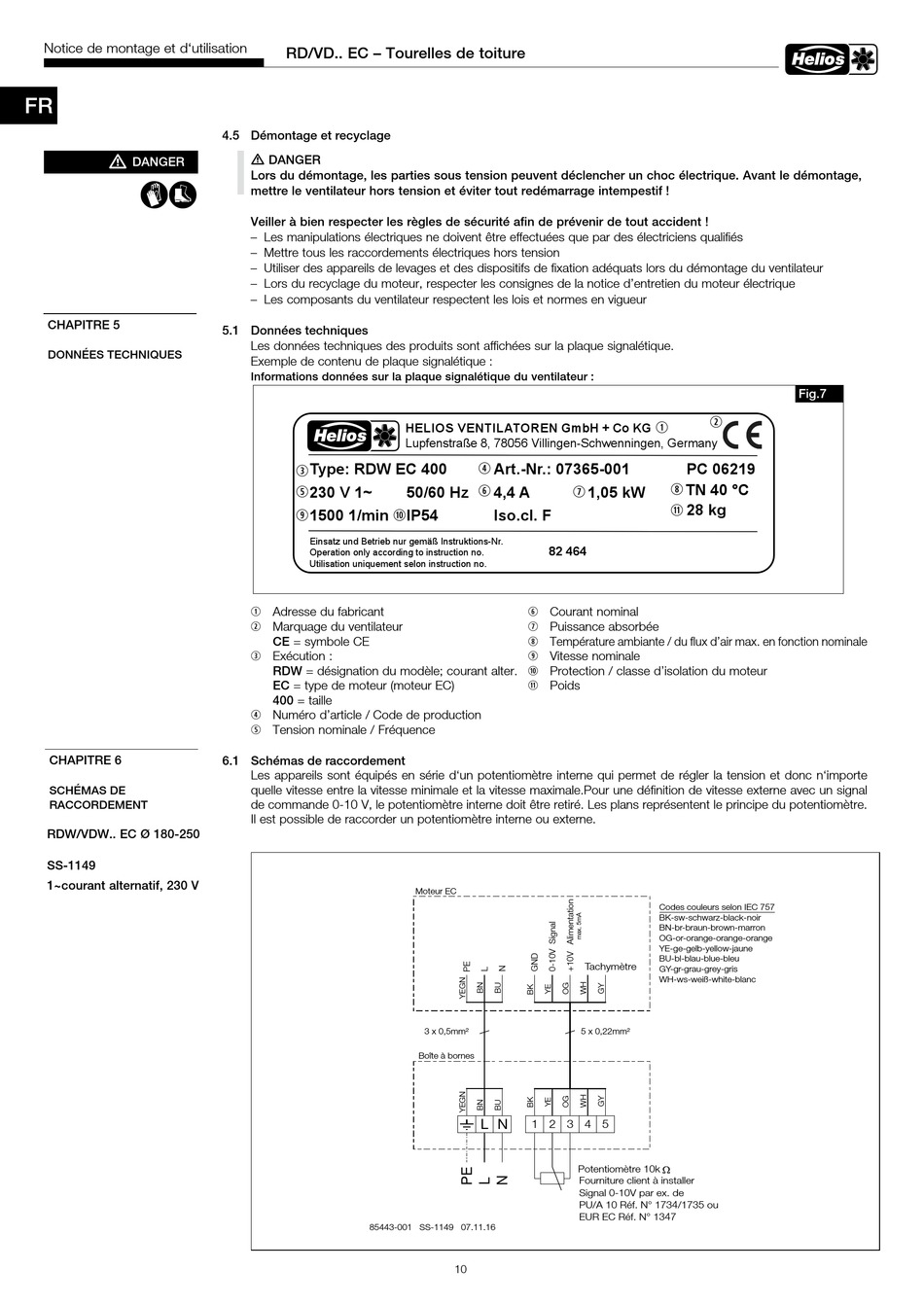

RD/VD�� EC – Tourelles de toiture
4�5 Démontage et recyclage
m
DANGER
Lors du démontage, les parties sous tension peuvent déclencher un choc électrique� Avant le démontage,
mettre le ventilateur hors tension et éviter tout redémarrage intempestif !
Veiller à bien respecter les règles de sécurité afin de prévenir de tout accident !
– Les manipulations électriques ne doivent être effectuées que par des électriciens qualifiés
– Mettre tous les raccordements électriques hors tension
– Utiliser des appareils de levages et des dispositifs de fixation adéquats lors du démontage du ventilateur
– Lors du recyclage du moteur, respecter les consignes de la notice d'entretien du moteur électrique
– Les composants du ventilateur respectent les lois et normes en vigueur
5�1 Données techniques
Les données techniques des produits sont affichées sur la plaque signalétique.
Exemple de contenu de plaque signalétique :
Informations données sur la plaque signalétique du ventilateur :
Type: RDW EC 400
e
230 V 1~
t
1500 1/min
Einsatz und Betrieb nur gemäß Instruktions-Nr.
Operation only according to instruction no.
Utilisation uniquement selon instruction no.
q Adresse du fabricant
w Marquage du ventilateur
CE = symbole CE
e Exécution :
RDW = désignation du modèle; courant alter.  Protection / classe d'isolation du moteur
EC = type de moteur (moteur EC)
400 = taille
r Numéro d'article / Code de production
t Tension nominale / Fréquence
6�1 Schémas de raccordement
Les appareils sont équipés en série d'un potentiomètre interne qui permet de régler la tension et donc n'importe
quelle vitesse entre la vitesse minimale et la vitesse maximale.Pour une définition de vitesse externe avec un signal
de commande 0-10 V, le potentiomètre interne doit être retiré. Les plans représentent le principe du potentiomètre.
Il est possible de raccorder un potentiomètre interne ou externe.
85443-001 SS-1149 07.11.16
HELIOS VENTILATOREN GmbH + Co KG
Lupfenstraße 8, 78056 Villingen-Schwenningen, Germany
Art.-Nr.: 07365-001
r
50/60 Hz
4,4 A
y
u
IP54
Iso.cl. F
82 464
y Courant nominal
u Puissance absorbée
i Température ambiante / du flux d'air max. en fonction nominale
 Vitesse nominale
 Poids
Moteur EC
3 x 0,5mm²
Boîte à bornes
L N
1 2 3 4 5
Potentiomètre 10k
Fourniture client à installer
Signal 0-10V par ex. de
PU/A 10 Réf. N° 1734/1735 ou
EUR EC Réf. N° 1347
10
w
q
PC 06219
TN 40 °C
1,05 kW
i
28 kg
Codes couleurs selon IEC 757
BK-sw-schwarz-black-noir
BN-br-braun-brown-marron
OG-or-orange-orange-orange
YE-ge-gelb-yellow-jaune
BU-bl-blau-blue-bleu
Tachymètre
GY-gr-grau-grey-gris
WH-ws-weiß-white-blanc
5 x 0,22mm²
Fig�7
