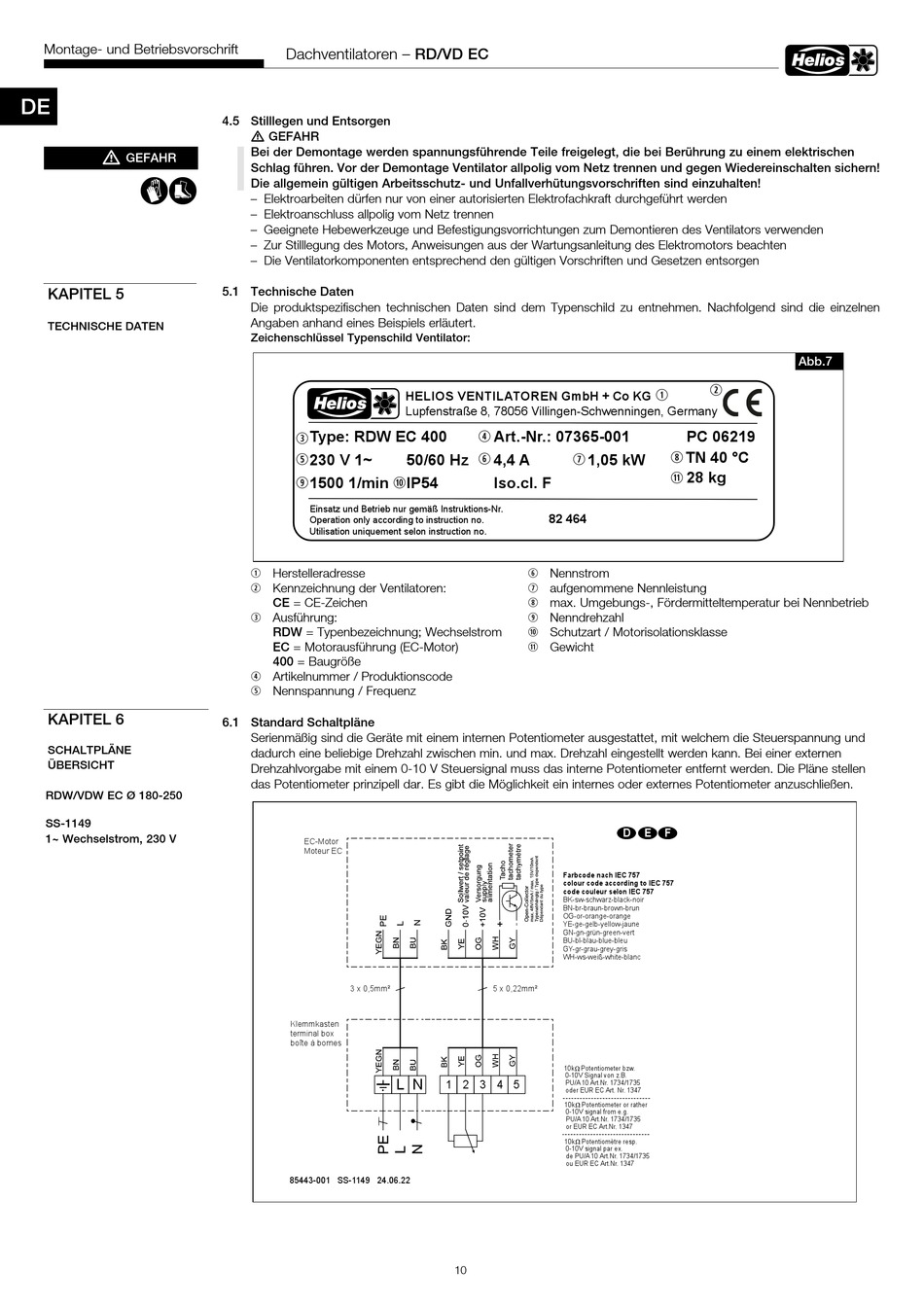

Montage- und Betriebsvorschrift
DE
m
GEFAHR
nm
KAPITEL 5
TECHNISCHE DATEN
KAPITEL 6
SCHALTPLÄNE
ÜBERSICHT
RDW/VDW EC Ø 180-250
SS-1149
1~ Wechselstrom, 230 V
Dachventilatoren – RD/VD EC
4�5 Stilllegen und Entsorgen
m
GEFAHR
Bei der Demontage werden spannungsführende Teile freigelegt, die bei Berührung zu einem elektrischen
Schlag führen� Vor der Demontage Ventilator allpolig vom Netz trennen und gegen Wiedereinschalten sichern!
Die allgemein gültigen Arbeitsschutz- und Unfallverhütungsvorschriften sind einzuhalten!
– Elektroarbeiten dürfen nur von einer autorisierten Elektrofachkraft durchgeführt werden
– Elektroanschluss allpolig vom Netz trennen
– Geeignete Hebewerkzeuge und Befestigungsvorrichtungen zum Demontieren des Ventilators verwenden
– Zur Stilllegung des Motors, Anweisungen aus der Wartungsanleitung des Elektromotors beachten
– Die Ventilatorkomponenten entsprechend den gültigen Vorschriften und Gesetzen entsorgen
5�1 Technische Daten
Die produktspezifischen technischen Daten sind dem Typenschild zu entnehmen. Nachfolgend sind die einzelnen
Angaben anhand eines Beispiels erläutert.
Zeichenschlüssel Typenschild Ventilator:
Type: RDW EC 400
e
230 V 1~
t
1500 1/min
Einsatz und Betrieb nur gemäß Instruktions-Nr.
Operation only according to instruction no.
Utilisation uniquement selon instruction no.
q Herstelleradresse
w Kennzeichnung der Ventilatoren:
CE = CE-Zeichen
e Ausführung:
RDW = Typenbezeichnung; Wechselstrom
EC = Motorausführung (EC-Motor)
400 = Baugröße
r Artikelnummer / Produktionscode
t Nennspannung / Frequenz
6�1 Standard Schaltpläne
Serienmäßig sind die Geräte mit einem internen Potentiometer ausgestattet, mit welchem die Steuerspannung und
dadurch eine beliebige Drehzahl zwischen min. und max. Drehzahl eingestellt werden kann. Bei einer externen
Drehzahlvorgabe mit einem 0-10 V Steuersignal muss das interne Potentiometer entfernt werden. Die Pläne stellen
das Potentiometer prinzipell dar. Es gibt die Möglichkeit ein internes oder externes Potentiometer anzuschließen.
EC-Motor
Moteur EC
3 x 0,5mm²
Klemmkasten
terminal box
boîte à bornes
L N
85443-001 SS-1149 24.06.22
HELIOS VENTILATOREN GmbH + Co KG
Lupfenstraße 8, 78056 Villingen-Schwenningen, Germany
Art.-Nr.: 07365-001
r
50/60 Hz
4,4 A
y
u
IP54
Iso.cl. F
82 464
y Nennstrom
u aufgenommene Nennleistung
i max. Umgebungs-, Fördermitteltemperatur bei Nennbetrieb
Nenndrehzahl
Schutzart / Motorisolationsklasse
Gewicht
Farbcode nach IEC 757
colour code according to IEC 757
code couleur selon IEC 757
BK-sw-schwarz-black-noir
BN-br-braun-brown-brun
OG-or-orange-orange
+
YE-ge-gelb-yellow-jaune
GN-gn-grün-green-vert
BU-bl-blau-blue-bleu
GY-gr-grau-grey-gris
WH-ws-weiß-white-blanc
5 x 0,22mm²
10k
0-10V Signal von z.B.
1 2 3 4 5
PU/A 10 Art.Nr. 1734/1735
oder EUR EC Art. Nr. 1347
10k
0-10V signal from e.g.
PU/A 10 Art.Nr. 1734/1735
or EUR EC Art.Nr. 1347
10k
0-10V signal par ex.
de PU/A 10 Art.Nr. 1734/1735
ou EUR EC Art.Nr. 1347
10
w
q
PC 06219
TN 40 °C
1,05 kW
i
28 kg
D
E
F
Potentiometer bzw.
Potentiometer or rather
Potentiomètre resp.
Abb�7
