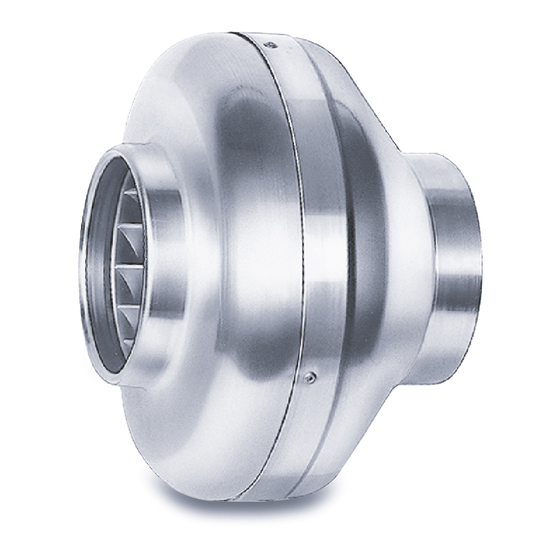

Helios InlineVent RR-Serie Montage- Und Betriebsvorschrift
Radial-rohr-ventilatoren
Vorschau ausblenden
Andere Handbücher für InlineVent RR-Serie:
- Montage- und betriebsvorschrift (36 Seiten)
Verwandte Anleitungen für Helios InlineVent RR-Serie
Inhaltszusammenfassung für Helios InlineVent RR-Serie
- Seite 1 Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT NR. 90 521.004 Radial-Rohrventilatoren InlineVent ® RR..
-
Seite 2: Inhaltsverzeichnis
DEUTSCH Inhaltsverzeichnis KAPITEL 1. SICHERHEIT ..............Seite 1 1.0 Wichtige Informationen . -
Seite 3: Kapitel 1. Sicherheit
Montage- und Betriebsvorschrift Radial-Rohrventilatoren – InlineVent RR.. ® Wichtige Informationen KAPITEL 1 Zur Sicherstellung einer einwandfreien Funktion und zur eigenen Sicherheit sind alle nachstehenden Vorschriften genau durchzulesen und zu beachten. SICHERHEIT Dieses Dokument ist Teil des Produktes und als solches zugänglich und dauerhaft aufzubewahren um einen sicheren Betrieb des Ventilators zu gewährleisten. -
Seite 4: Einsatzbereich
Stillstandzeiten, starke Verschmutzung, übermäßige Beanspruchung durch klimatische, technische oder elek- tronische Einflüsse geeignet. Gleiches gilt für die mobile Verwendung der Ventilatoren (Fahr-, Flugzeuge, Schiffe, usw.). Ein Einsatz unter diesen Bedingungen ist nur mit Einsatzfreigabe seitens Helios möglich, da die Serienausführung hier- für nicht geeignet ist. -
Seite 5: Sendungsannahme
Montage- und Betriebsvorschrift Radial-Rohrventilatoren – InlineVent RR.. ® Sendungsannahme Die Sendung ist sofort bei Anlieferung auf Beschädi gungen und Typenrichtigkeit zu prüfen. Falls Schäden vorliegen, umgehend Schadensmeldung unter Hinzuziehung des Transportunternehmens veranlassen. Bei nicht fristgerechter Reklamation gehen evtl. Ansprüche verloren. Einlagerung Bei Einlagerung über längeren Zeitraum sind zur Verhinderung schädlicher Einwirkungen folgende Maßnahmen zu tref- fen: Schutz des Motors durch trockene, luft- und staubdichte Verpackung (Kunststoffbeutel mit Trockenmittel und... -
Seite 6: Kapitel 3. Technische Daten
180 – 970* Fördervolumen [m3/h] 250 – 1260* *Werte von der kleinsten bis zur größten Baugröße Zubehör Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten werden, ist nicht statthaft. Eventuell auftretende Schäden unterliegen nicht der Gewährleistung. Befestigungs-Verbindungsmanschette BM.. Montagekonsole MK.. -
Seite 7: Kapitel 4. Funktion
Montage- und Betriebsvorschrift Radial-Rohrventilatoren – InlineVent RR.. ® Funktionsbeschreibung RR.. KAPITEL 4 Die Radial-Rohrventilatoren RR können mittels Drehzahlsteuergerät in verschiedenen Drehzahlstufen gesteuert werden. Je nach Typ ist auch ein Betrieb in zwei Stufen möglich. FUNKTION HINWEIS! HINWEIS Bei Auftreten von starken Vibrationen und/oder Geräuschen ist eine Wartung von einer Fachkraft laut Kapitel 1.4 durchzuführen. -
Seite 8: Elektrischer Anschluss / Inbetriebnahme
Montage- und Betriebsvorschrift Radial-Rohrventilatoren – InlineVent RR.. ® Abb.3 Montagekonsole für Wand oder Deckenmontage Mounting rail for wall or ceiling suspension Rail support pour montage au mur ou au plafond Wand Wall 4x Bohrschrauben 4x Self-tapping screws Winkel 4x vis autoforeuses Bracket —... -
Seite 9: Kapitel 7. Funktion Für Installateur
HINWEIS Der Einsatz von Fremdfabrikaten kann, vor allem bei elektronischen Geräten, zu Funktionsproblemen, Zer- störung des Reglers und/oder des Ventilators führen. Bei Einsatz seitens Helios nicht freigegebener Regel- geräte, entfallen Garantie- und Haftungsansprüche. Schaltplan SS-934.1 für Typen RR 100 C, 125 C, 160 B, 160 C, 200 A, 250 A Abb.4... -
Seite 10: Schaltplan Ss-508
Montage- und Betriebsvorschrift Radial-Rohrventilatoren – InlineVent RR.. ® Schaltplan SS-508 für Typen RR 100 A, 200 B, 250 C, 315 Abb.5 SS-508 92524 001 SS-508 13.10.03 Instandhaltung und Wartung KAPITEL 8 WARNUNG! Das Berühren von spannungsführenden Teilen führt zum elektrischen Schlag. INSTANDHALTUNG UND Vor allen Instandhaltungs- und Wartungsarbeiten Ventilator allpolig vom Netz trennen und gegen Wiederein- WARTUNG... -
Seite 11: Störungsursachen
Netzspannung prüfen Anschluss nach Schaltplan überprüfen – Laufrad blockiert Blockade lösen, reinigen, ggf. Laufrad ersetzen – Motor blockiert Helios Kundendienst kontaktieren Ventilator dreht nicht – Ausfall der Netzspannung Netzspannung prüfen (nicht mehr) – Thermokontakt (TK) hat ausgelöst Automatischer Wiederanlauf nach Abkühlung. För- dermittel-, Umgebungstemperatur prüfen... - Seite 12 Service / Information HELIOS Ventilatoren GmbH & Co · Lupfenstraße 8 · 78056 VS-Schwenningen HELIOS Ventilateurs · Le Carré des Aviateurs · 157 av. Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Tannstrasse 4 · 8112 Otelfingen GB HELIOS Ventilation Systems Ltd.
