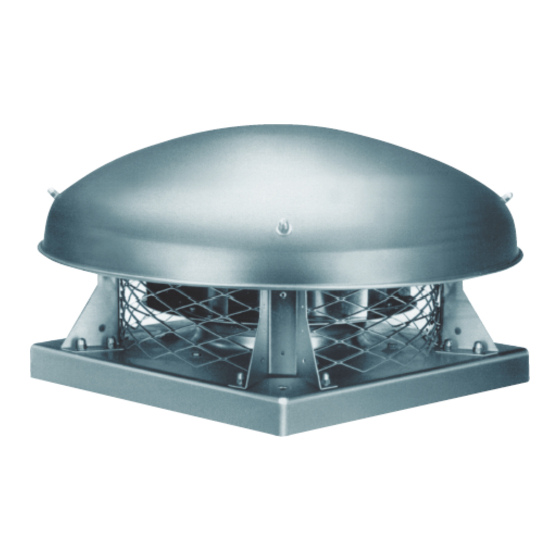

- Seite 1 Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT NR. 82 609 EC-Radial-Dachventilatoren RDW EC ... - Horizontal ausblasend...
-
Seite 2: Inhaltsverzeichnis
DEUTSCH Inhaltsverzeichnis KAPITEL 1. ALLGEMEINE MONTAGE- UND BETRIEBSHINWEISE ........Seite 1 Wichtige Informationen . -
Seite 3: Kapitel 1. Allgemeine Montage- Und Betriebshinweise
Wenn die nachfolgenden Ausführungen nicht beachtet werden, entfällt unsere Gewährleistung. Gleiches gilt für Haf- tungsansprüche an den Hersteller. Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten werden, ist nicht statthaft. Even tuell auftretende Schäden unterliegen nicht der Gewährleistung. -
Seite 4: Laufräder
Montage- und Betriebsvorschrift EC-Radial-Dachventilatoren RDW EC ... – Elektrische Werte Das Typenschild gibt über die elektrischen Werte Auf schluss. Diese sind auf Übereinstimmung mit den örtlichen Gege- benheiten zu überprüfen. – Antrieb Energiesparender, drehzahlsteuerbarer (0-10 V Steuerspannung) EC-Außenläufermotor in Schutzart IP 44 mit höch- stem Wirkungsgrad. -
Seite 5: Motorschutzeinrichtung
Abb.3 Der Einsatz von Fremdfabrikaten kann, v.a. bei elektronischen Geräten, zu Funktionsproblemen, Zerstörung ACHTUNG des Reglers und/-oder des Ventilators führen. Bei Einsatz seitens Helios nicht freigegebener Regel- und Steuergeräte entfallen Garantie und Haftungsansprüche! Steuerung mehrerer EC-Ventilatoren mit einem Potentiometer Zur Ansteuerung mehrerer EC-Ventilatoren über den Sollwerteingang “0-10V“, muss die 10VDC -Spannungsquelle die Summe aller Sollwerteingänge-Bürdenströme zu Verfügung stellen. -
Seite 6: Abmessungen
R302 RDW EC 450 1298 6x 8 R358 Abb.4 Maße in mm Zubehör Die Bestellnummern der Helios-Zubehörkomponenten sind den jeweiligen Verkaufsunterlagen (VU) zu entnehmen. Gegenflansch Welldachsockel Drehzahl-Potentiometer Type FR ... Best.-Nr. VU Type WDS ... Best.-Nr. VU Type PU/PA 10 s. -
Seite 7: Kapitel 3. Montage
Montage- und Betriebsvorschrift EC-Radial-Dachventilatoren RDW EC ... Installation KAPITEL 3 Wartungs- und Installationsarbeiten dürfen nur von einer autorisierten Elektrofachkraft unter Beachtung dieser Betriebsanleitung sowie den gültigen Vorschriften ausgeführt werden! MONTAGE Die Ventilatoren werden serienmäßig als komplette Einheit, d.h. anschlussfertig geliefert. Schutzvorrichtungen, die für Montagearbeiten demontiert wurden, unmittelbar nach der Montage (und vor dem elektrischen Anschluss) wieder an- bringen. -
Seite 8: Kapitel 5. Reinigung Und Wartung
Montage- und Betriebsvorschrift EC-Radial-Dachventilatoren RDW EC ... Reinigung und Wartung KAPITEL 5 Instandhaltungs- und Wartungsarbeiten nur durch ausgebildetes und eingewiesenes Fachpersonal und unter Beachtung der einschlägigen Vorschriften und Richtlinien durchführen! REINIGUNG UND WARTUNG Vor Instandhaltungs- und Wartungsarbeiten sicherstellen, dass das Gerät allpolig vom Netz getrennt ist und mit einem Revisionsschalter gegen Wiedereinschalten gesichert ist! WARNUNG –... -
Seite 9: Schaltplan
Montage- und Betriebsvorschrift EC-Radial-Dachventilatoren RDW EC ... Standard Anschlussplan KAPITEL 7 SS-994 SCHALTPLAN RDW EC 225 RDW EC 315 RDW EC 400 RDW EC 450 Einphasen-Wechselstrom 1~, 230 V, 50 Hz, EC-Motor... -
Seite 10: Anschlusspläne Mit Pu/A Und Eur Ec
Montage- und Betriebsvorschrift EC-Radial-Dachventilatoren RDW EC ... Anschlusspläne mit PU/A und EUR EC SS-995 SS-996... -
Seite 11: Technische Daten Der Steuereingänge
Montage- und Betriebsvorschrift EC-Radial-Dachventilatoren RDW EC ... Anschluss-Prinzip SS-1035 Technische Daten der Steuereingänge Type Poti-Versorgung Steuer / Sollwerteingang Anzahl möglicher Ventilato- Anzahl möglicher Ventila- Anzahl möglicher in V / mA in V / A (Bürde) ren mit einem Poti aus einer toren mit einem Poti aus Ventilatoren mit 10V Versorgung (ohne... - Seite 12 Service und Information HELIOS Ventilatoren GmbH & Co · Lupfenstraße 8 · 78056 VS-Schwenningen HELIOS Ventilateurs · Le Carré des Aviateurs · 157 avenue Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Tannstrasse 4 · 8112 Otelfingen GB HELIOS Ventilation Systems Ltd.
