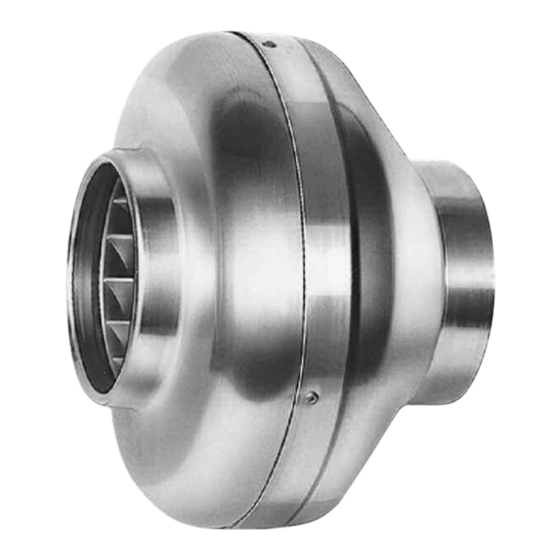

Helios RR EC-Serie Montage- Und Betriebsvorschrift
Ec-rohrventilatoren
Verwandte Anleitungen für Helios RR EC-Serie
Inhaltszusammenfassung für Helios RR EC-Serie
- Seite 1 Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT NR. 82 839 EC-Rohrventilatoren Baureihe RR EC ...
-
Seite 2: Inhaltsverzeichnis
DEUTSCH Inhaltsverzeichnis KAPITEL 1. SICHERHEIT ..............Seite 1 1.0 Wichtige Informationen . -
Seite 3: Kapitel 1. Sicherheit
Montage- und Betriebsvorschrift EC-Rohrventilatoren RR EC.. Wichtige Informationen KAPITEL 1 Zur Sicherstellung einer einwandfreien Funktion und zur eigenen Sicherheit sind alle nachstehenden Vorschriften genau durchzulesen und zu beachten. SICHERHEIT Dieses Dokument ist Teil des Produktes und als solches zugänglich und dauerhaft aufzubewahren um einen sicheren Betrieb des Ventilators zu gewährleisten. -
Seite 4: Einsatzbereich
Stillstandzeiten, starke Verschmutzung, übermäßige Beanspruchung durch klimatische, technische oder elek- tronische Einflüsse geeignet. Gleiches gilt für die mobile Verwendung der Ventilatoren (Fahr-, Flugzeuge, Schiffe, usw.). Ein Einsatz unter diesen Bedingungen ist nur mit Einsatzfreigabe seitens Helios möglich, da die Serienausführung hier- für nicht geeignet ist. -
Seite 5: Sendungsannahme
Montage- und Betriebsvorschrift EC-Rohrventilatoren RR EC.. Sendungsannahme Die Sendung ist sofort bei Anlieferung auf Beschädi gungen und Typenrichtigkeit zu prüfen. Falls Schäden vorliegen, umgehend Schadensmeldung unter Hinzuziehung des Transportunternehmens veranlassen. Bei nicht fristgerechter Reklamation gehen evtl. Ansprüche verloren. Einlagerung Bei Einlagerung über längeren Zeitraum sind zur Verhinderung schädlicher Einwirkungen folgende Maßnahmen zu tref- fen: Schutz des Motors durch trockene, luft- und staubdichte Verpackung (Kunststoffbeutel mit Trockenmittel und Feuchtigkeitsindikatoren). -
Seite 6: Zubehör
Montage- und Betriebsvorschrift EC-Rohrventilatoren RR EC.. Zubehör Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten werden, ist nicht statthaft. Eventuell auftretende Schäden unterliegen nicht der Gewährleistung. Befestigungs-Verbindungsmanschette BM.. Montagekonsole MK.. Rohrverschlussklappe RSKK/RSK Außenwandverschlussklappe VK.. Außenwandabdeckgitter G / RAG.. -
Seite 7: Kapitel 6. Installation
Montage- und Betriebsvorschrift EC-Rohrventilatoren RR EC.. Alle nachfolgenden Informationen und Anweisungen sind nur für eine autorisierte Elektrofachkraft bestimmt! Lieferumfang/Konstruktiver Aufbau KAPITEL 6 Die Radial-Rohrventilatoren RR EC.. bestehen aus einem Gehäuse, einem Laufrad, einem Elektromotor und der zugehörigen Befestigung des Motors im Gehäuse. Außen befindet sich zum Anschluss der Netz- und Steuerleitungen INSTALLATION ein Klemmenkaten. -
Seite 8: Elektrischer Anschluss / Inbetriebnahme
Montage- und Betriebsvorschrift EC-Rohrventilatoren RR EC.. Abb.3 Montagekonsole für Wand oder Deckenmontage Mounting rail for wall or ceiling suspension Rail support pour montage au mur ou au plafond Wand Wall 4x Bohrschrauben 4x Self-tapping screws Winkel 4x vis autoforeuses Bracket —... -
Seite 9: Kapitel 7. Funktion Für Installateur
Widerständen, Winddruck u.a.m. abhängig ist, eingehalten werden. Der Einsatz von Fremdfabrikaten kann, vor allem bei elektronischen Geräten, zu Funktionsproblemen, Zerstörung des HINWEIS Reglers und/oder des Ventilators führen. Bei Einsatz seitens Helios nicht freigegebener Regelgeräte, entfallen Garantie- und Haftungsansprüche. Ein / Aus Schalten: Häufiges Ein und Ausschalten von EC-Ventilatoren kann über den 0-10 V Steuereingang bzw. - Seite 10 Montage- und Betriebsvorschrift EC-Rohrventilatoren RR EC.. 7.1.2 Schaltplan SS-980 - Anschlussschema mit Drehzahl-Potentiometer PU/A 10 Abb.5 SS-980 EC-Motor SS-979 PU/A 10 Art.Nr. 1734/1735 Potentiometer min. Drehzahl LED 1 LED Versorgung durch diesen LED 2 EC-Motor nicht möglich ! LED Anzeige Logik Klemme 6 10V/24V 10V/24V Klemme 7...
-
Seite 11: Anschluss-Prinzip Ss-1035
Montage- und Betriebsvorschrift EC-Rohrventilatoren RR EC.. Anschluss-Prinzip SS-1035 Anschluss-Prinzip: ohne PU/A 10 mit mehreren EC-Motoren LED Beschaltung EC-Ventilator Nr. 1 EC-Ventilator Nr. 2 EC-Ventilator Nr. 3 Zuleitung, Ausgang: Ausgang: Ausgang: Versorgung 10 V / 10mA 10 V / 10mA 10 V / 10mA Ventilator 0-10V Eingangsbürde: 0-10V Eingangsbürde:... -
Seite 12: Kapitel 8. Instandhaltung Und Wartung
– keine Spannung Netzspannung prüfen Anschluss nach Schaltplan überprüfen – Laufrad blockiert Blockade lösen, reinigen, ggf. Laufrad ersetzen – Motor blockiert Helios Kundendienst kontaktieren Ventilator dreht nicht – Ausfall der Netzspannung Netzspannung prüfen (nicht mehr) – Temperaturüberwachung hat - Zu- und Abströmung prüfen / freihalten ausgelöst... -
Seite 13: Stilllegen Und Entsorgen
Montage- und Betriebsvorschrift EC-Rohrventilatoren RR EC.. Stilllegen und Entsorgen WARNUNG WARNUNG Bei der Demontage werden spannungsführende Teile freigelegt, die bei Berührung zu einem elektrischen Schlag führen. Vor der Demontage Ventilator allpolig vom Netz trennen und gegen Wiedereinschalten sichern! Bauteile und Komponenten des Ventilators, die ihre Lebensdauer erreicht haben, z.B. durch Verschleiß, Korrosion, mechanische Belastung, Ermüdung und / oder durch andere, nicht unmittelbar erkennbare Einwirkungen, sind nach erfolgter Demontage entsprechend den nationalen und internationalen Gesetzen und Vorschriften fach- und sachge. - Seite 14 Montage- und Betriebsvorschrift EC-Rohrventilatoren RR EC.. Notizen:...
- Seite 15 Montage- und Betriebsvorschrift EC-Rohrventilatoren RR EC.. Notizen:...
- Seite 16 Service / Information HELIOS Ventilatoren GmbH & Co · Lupfenstraße 8 · 78056 VS-Schwenningen HELIOS Ventilateurs · Le Carré des Aviateurs · 157 av. Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Tannstrasse 4 · 8112 Otelfingen GB HELIOS Ventilation Systems Ltd.
