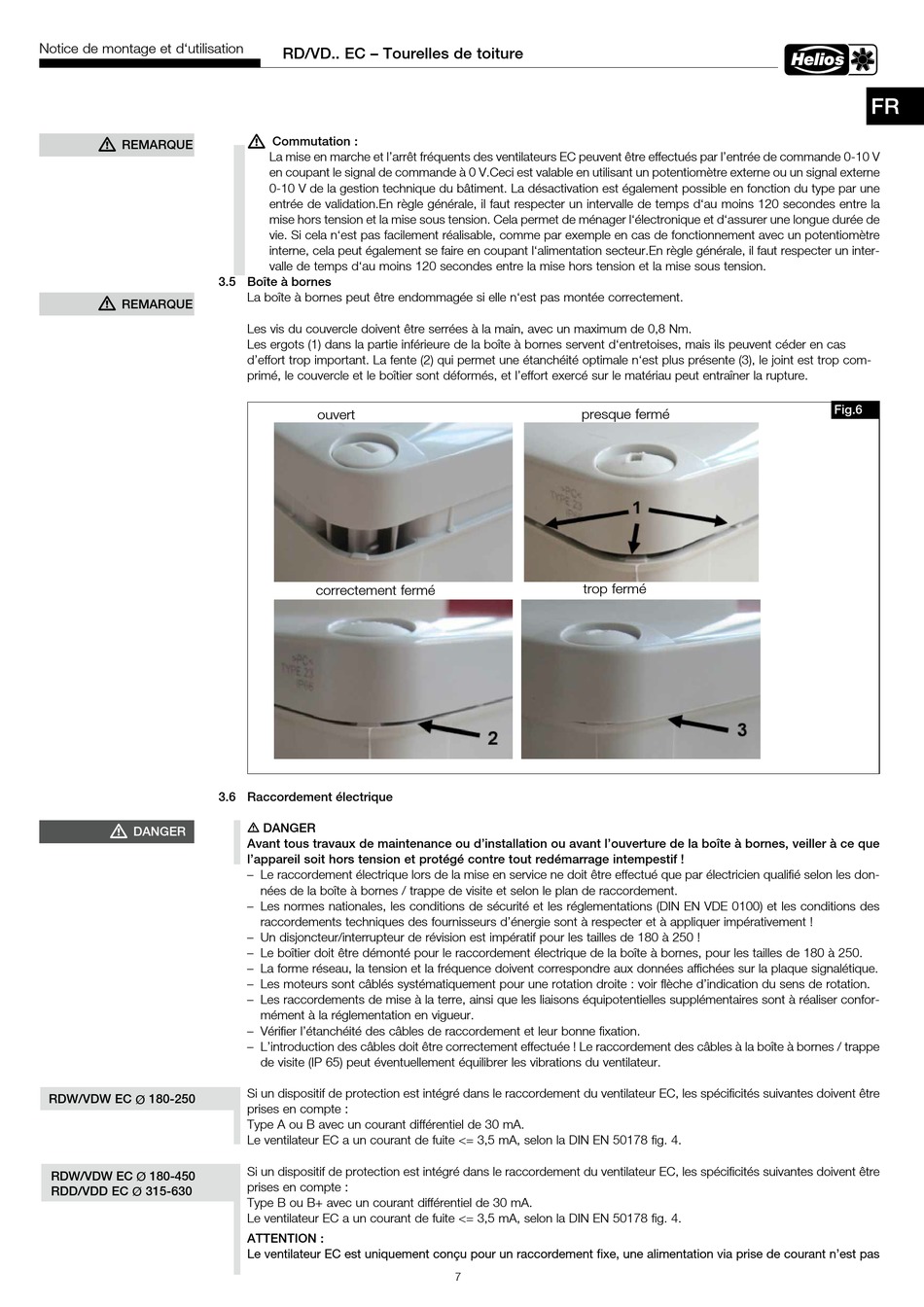

Notice de montage et d'utilisation
m
REMARQUE
m
REMARQUE
m
DANGER
RDW/VDW EC Ø 180-250
RDW/VDW EC Ø 180-450
RDD/VDD EC Ø 315-630
RD/VD�� EC – Tourelles de toiture
m
Commutation :
La mise en marche et l'arrêt fréquents des ventilateurs EC peuvent être effectués par l'entrée de commande 0-10 V
en coupant le signal de commande à 0 V.Ceci est valable en utilisant un potentiomètre externe ou un signal externe
0-10 V de la gestion technique du bâtiment. La désactivation est également possible en fonction du type par une
entrée de validation.En règle générale, il faut respecter un intervalle de temps d'au moins 120 secondes entre la
mise hors tension et la mise sous tension. Cela permet de ménager l'électronique et d'assurer une longue durée de
vie. Si cela n'est pas facilement réalisable, comme par exemple en cas de fonctionnement avec un potentiomètre
interne, cela peut également se faire en coupant l'alimentation secteur.En règle générale, il faut respecter un inter-
valle de temps d'au moins 120 secondes entre la mise hors tension et la mise sous tension.
3�5 Boîte à bornes
La boîte à bornes peut être endommagée si elle n'est pas montée correctement.
Les vis du couvercle doivent être serrées à la main, avec un maximum de 0,8 Nm.
Les ergots (1) dans la partie inférieure de la boîte à bornes servent d'entretoises, mais ils peuvent céder en cas
d'effort trop important. La fente (2) qui permet une étanchéité optimale n'est plus présente (3), le joint est trop com-
primé, le couvercle et le boîtier sont déformés, et l'effort exercé sur le matériau peut entraîner la rupture.
ouvert
correctement fermé
3�6 Raccordement électrique
m DANGER
Avant tous travaux de maintenance ou d'installation ou avant l'ouverture de la boîte à bornes, veiller à ce que
l'appareil soit hors tension et protégé contre tout redémarrage intempestif !
– Le raccordement électrique lors de la mise en service ne doit être effectué que par électricien qualifié selon les don-
nées de la boîte à bornes / trappe de visite et selon le plan de raccordement.
– Les normes nationales, les conditions de sécurité et les réglementations (DIN EN VDE 0100) et les conditions des
raccordements techniques des fournisseurs d'énergie sont à respecter et à appliquer impérativement !
– Un disjoncteur/interrupteur de révision est impératif pour les tailles de 180 à 250 !
– Le boîtier doit être démonté pour le raccordement électrique de la boîte à bornes, pour les tailles de 180 à 250.
– La forme réseau, la tension et la fréquence doivent correspondre aux données affichées sur la plaque signalétique.
– Les moteurs sont câblés systématiquement pour une rotation droite : voir flèche d'indication du sens de rotation.
– Les raccordements de mise à la terre, ainsi que les liaisons équipotentielles supplémentaires sont à réaliser confor-
mément à la réglementation en vigueur.
– Vérifier l'étanchéité des câbles de raccordement et leur bonne fixation.
– L'introduction des câbles doit être correctement effectuée ! Le raccordement des câbles à la boîte à bornes / trappe
de visite (IP 65) peut éventuellement équilibrer les vibrations du ventilateur.
Si un dispositif de protection est intégré dans le raccordement du ventilateur EC, les spécificités suivantes doivent être
prises en compte :
Type A ou B avec un courant différentiel de 30 mA.
Le ventilateur EC a un courant de fuite <= 3,5 mA, selon la DIN EN 50178 fig. 4.
Si un dispositif de protection est intégré dans le raccordement du ventilateur EC, les spécificités suivantes doivent être
prises en compte :
Type B ou B+ avec un courant différentiel de 30 mA.
Le ventilateur EC a un courant de fuite <= 3,5 mA, selon la DIN EN 50178 fig. 4.
ATTENTION :
Le ventilateur EC est uniquement conçu pour un raccordement fixe, une alimentation via prise de courant n'est pas
presque fermé
trop fermé
7
FR
Fig�6
