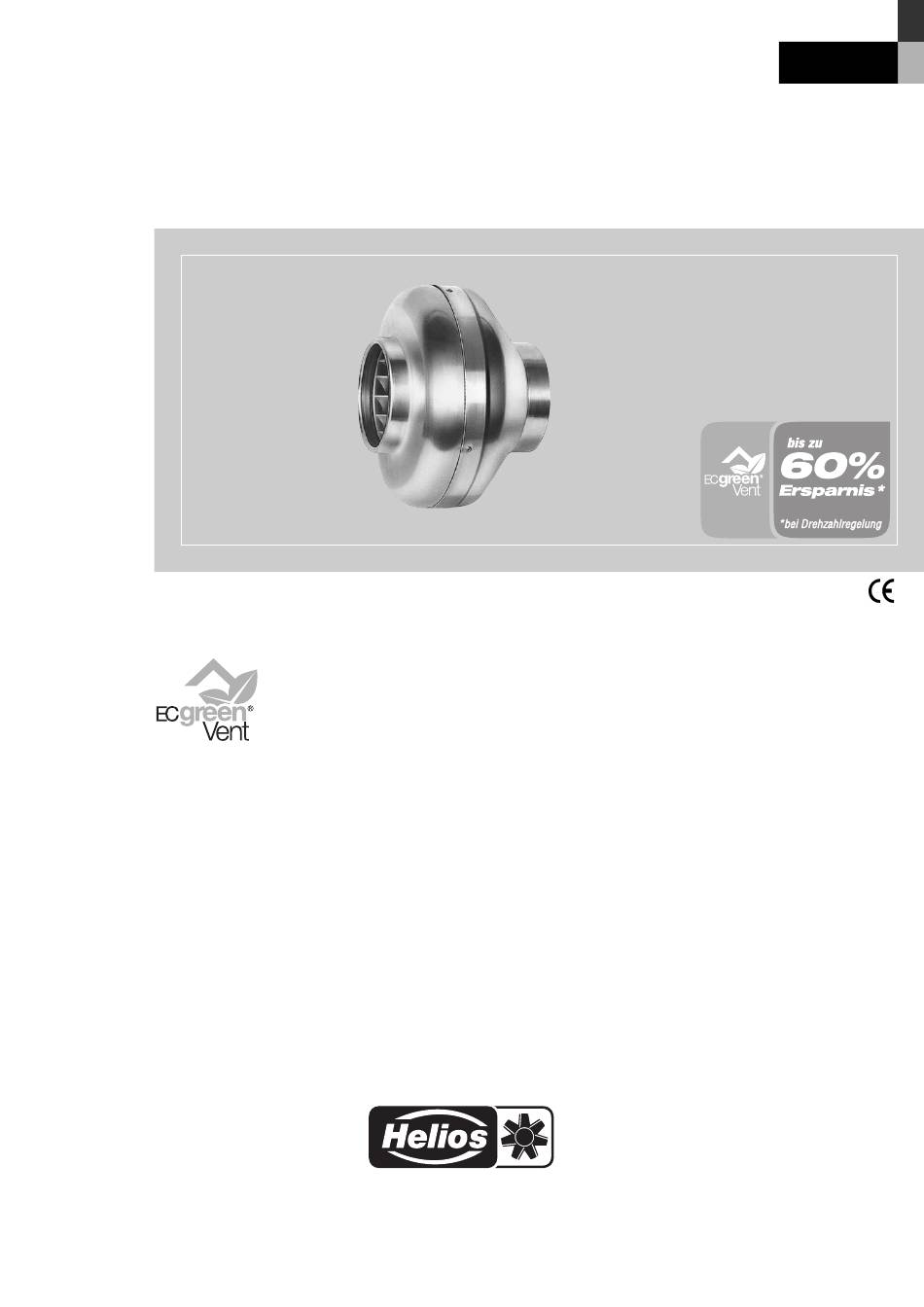

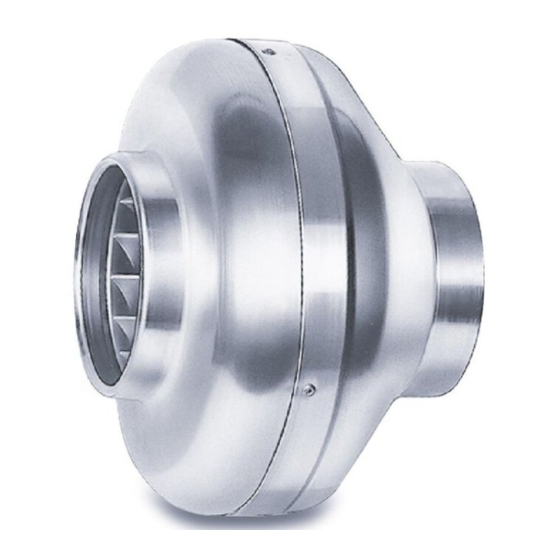

- Seite 1 DEUTSCH Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT NR. 82 839 EC-Rohrventilatoren Baureihe RR EC ...
- Seite 2 DEUTSCH...
-
Seite 3: Inhaltsverzeichnis
Montage- und Betriebsvorschrift EC-Rohrventilatoren – RR EC ... Inhaltsverzeichnis KAPITEL 1. EC-ROHRVENTILATOREN RR EC 125/160/200/250/315 SCHNELLÜBERSICHT ....Seite 2 EC-Rohrventilatoren RR EC ... Typenübersicht ..........Seite 2 Abmessungen . -
Seite 4: Kapitel 1. Ec-Rohrventilatoren Rr Ec 125/160/200/250/315 Schnellübersicht
Montage- und Betriebsvorschrift EC-Rohrventilatoren – RR EC ... EC-Rohrventilatoren RR EC ... Typenübersicht KAPITEL 1 EC-Radialrohrventilator RR EC ... RR EC 125/160/200/250/315 mit stufenloser Drehzahlsteuerung und energieeffizientes, rückwärts SCHNELLÜBERSICHT gekrümmtes Radiallaufrad aus Kunststoff. Baureihe RR EC 125 Best.Nr. 5789 RR EC 160 Best.Nr. -
Seite 5: Kapitel 2. Allgemeine Hinweise
Wenn die vorhergehenden Ausführungen nicht beachtet werden, entfällt unsere Gewährleistung und Behandlung auf Kulanz. Gleiches gilt für Haftungsansprüche an den Hersteller. Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten werden, ist nicht statthaft. Eventuell auftretende Schäden unterliegen nicht der Gewährleistung. -
Seite 6: Sicherheit
Der Einsatz von Fremdfabrikaten kann, vor allem bei elektronischen Geräten, zu Funktionsproblemen, Zer- ACHTUNG störung des Reglers und/oder des Ventilators führen. Bei Einsatz seitens HELIOS nicht freigegebener Regel- und Steuergeräte entfallen Garantie und Haftungsansprüche. Steuerung mehrerer EC-Ventilatoren mit einem Potentiometer Zur Ansteuerung mehrerer EC-Ventilatoren über den Sollwerteingang “0-10V“, muss die 10VDC -Spannungsquelle... -
Seite 7: Kapitel 3 Montage
Montage- und Betriebsvorschrift EC-Rohrventilatoren – RR EC ... 2.17 Wartung Vor allen Wartungs- und Installationsarbeiten oder vor Öffnen des Klemmenkasten ist das Gerät allpolig WARNUNG vom Netz zu trennen! Übermäßige Ablagerung von Schmutz, Staub Fetten u.a.m. auf Laufrad, Motor, Schutzgitter und vor allem zwischen Gehäuse und Laufrad sind unzulässig und durch periodische Reinigung zu unterbinden. -
Seite 8: Kapitel 4 Elektrischer Anschluss
Montage- und Betriebsvorschrift EC-Rohrventilatoren – RR EC ... Elektrischer Anschluss KAPITEL 4 Vor allen Wartungs- und Installationsarbeiten oder vor Öffnen des Klemmenkasten ist das Gerät allpolig ELEKTR. ANSCHLUSS vom Netz zu trennen! Der elektrische Anschluss darf nur von einer autorisierten Elektrofachkraft entsprechend den nachstehenden Anschlussplänen ausgeführt werden. -
Seite 9: Anschlussschema Mit Drehzahl-Potentiometer Pu/A
Montage- und Betriebsvorschrift EC-Rohrventilatoren – RR EC ... Drehzahl-Potentiome- Anschlussschema mit Drehzahl-Potentiometer PU/A 10, SS-980 ter und Regelsystem Abb.5 SS-980 für Baureihen RR.. EC Anschlussbeispiel mit Universal-Regelsystem EUR EC, SS-981 Abb.6 SS-981... -
Seite 10: Anschluss-Prinzip Ss-1035
Montage- und Betriebsvorschrift EC-Rohrventilatoren – RR EC ... Anschluss-Prinzip Abb.7 SS-1035 Anschluss-Prinzip: PU/A 10 mit mehreren EC-Motoren ohne LED Beschaltung EC-Ventilator Nr. 1 EC-Ventilator Nr. 2 EC-Ventilator Nr. 3 Zuleitung, Ausgang: Ausgang: Ausgang: Versorgung 10 V / 10mA 10 V / 10mA 10 V / 10mA Ventilator 0-10V Eingangsbürde:... -
