La lunghezza del listello di protezione
deve essere addattata alla lunghezza
del listello di guida a catena. Non é per-
messo l´utilizzo dei componenti reci-
procamente non addattati!

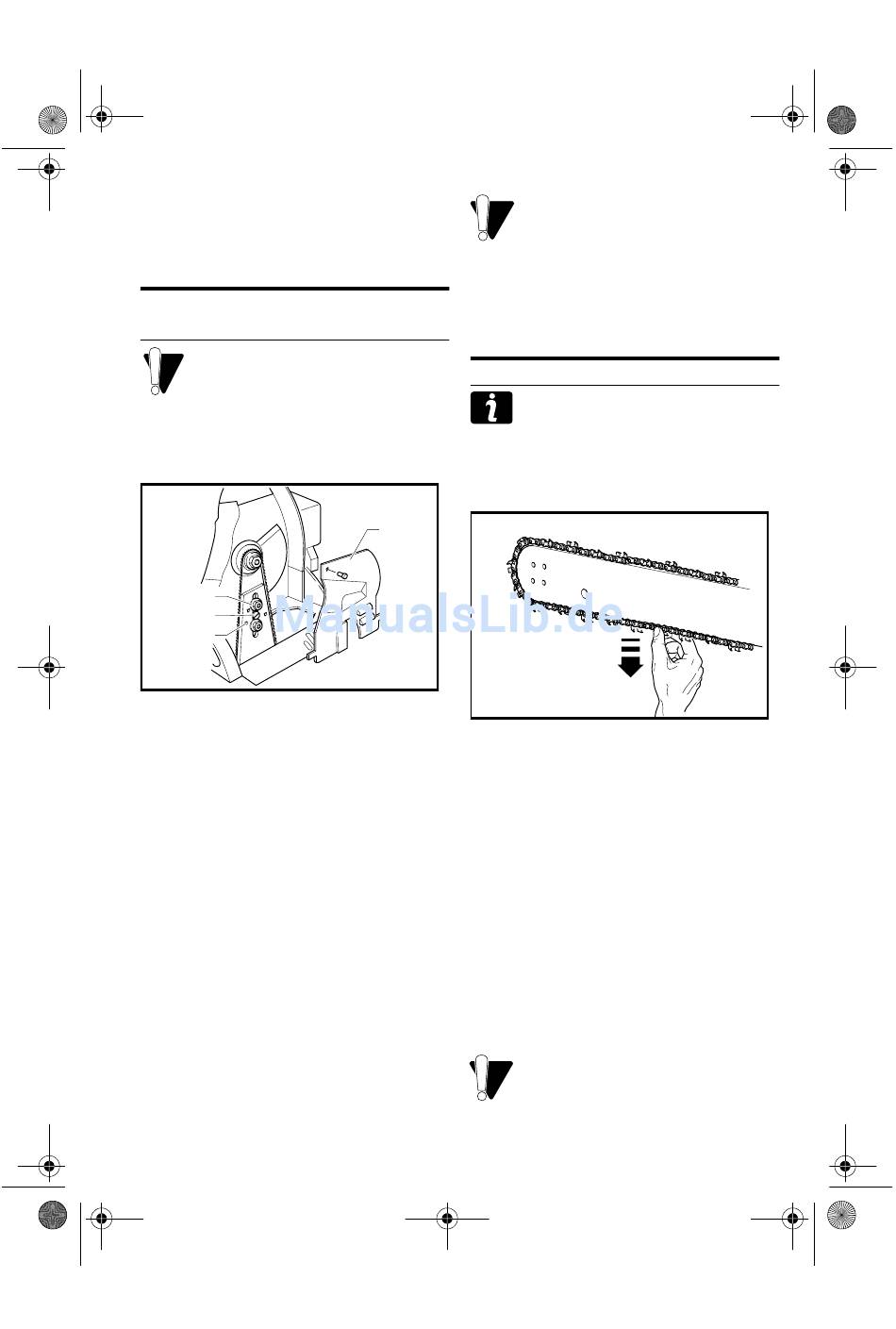

Sostituzione della catena e
del listello di guida a catena
Estrarre lo spinotto dell´aduzione mobi-
le dalla presa!
Attenzione! Pericolo d´infortunio sulle
parti taglienti della catena!
Attenzione! Pericolo d´infortunio sui
bordi taglienti del listello di guida della
catena!
2
3
4
- Mettere la macchina nella posizione base 0° e
togliere il coperchio di protezione (fig.10,
pos.1).
- Allentare ambi i dadi di blocco (fig.10, pos.2)
del listello di guida. Allentare la tenditura della
catena con l´aiuto del giravite e della vite ten-
ditrice (fig.10, pos.3) Togliere ambi i dadi di
blocco.
- Togliere la catena dalla ruota a catena e
toglierla insieme al listello di guida.
- Inserire una nuova catena sul listello di guida
ed inserirli nella macchina. Mantenere la cor-
retta posizione dei denti da taglio secondo la
direzione del movimento. La direzione del
movimento é segnalata dalla freccia sul
coperchio di protezione. I perni tenditori
(fig.10, pos.4) devono inserirsi nei relativi fo-
retti nel listello di guida e la catena deve in-
castrarsi esattamente sui denti della ruota a
catena di comando.
- Il montaggio di altri pezzi viene eseguito in di-
rezione opposta.
Addattare il listello di protezione e mon-
tare sullo stesso il coperchio di prote-
zione! (vedi pagina 76, Addattamento
del listello di protezione)
Controllare la corretta tensione della
catena!
Usare solo la catena il cui passo corris-
ponde al listello di guida.
Tensione della catena
I ciclo di vita del kit utensile per il taglio
dipende maggiormente dalla lubrifica-
zione e dalla tensione della catena. Per
questo motivo la tensione della catena
va controllata e regolata prima dell´ini-
Fig. 10
zio e durante i lavori.
1
- Posizionare la macchina in modo tale che il li-
stello di guida della catena sia in posizione
orizzontale (fig.11 ).
- Allentare legermente ambi i dadi di blocco del
listello di guida.
- Girare con l´aiuto del giravite della chiave
combinata la vite tenditrice finché la parte in-
feriore della catena si avvicina strettamente al
listello di guida.
- Controllare la corretta tensione della catena
tirando legermente la parte inferiore della ca-
tena secondo la fig. 11. Dopo aver molato la
catena, la stessa deve ritornare nella posizio-
ne originale ed avvicinarsi strettamente al li-
stello di guida.
- Dopo la regolazione della tensione della cate-
na di nuovo avvitare a fondo ambi i dadi di
blocco del listello di guida!
Le catene la tensione delle quali é stata
regolata nell´officina nel loro stato ris-
caldato devono essere allentate asso-
lutamente dopo la fine di lavori.
Fig. 11
