- På bagsiden af maskinen løsnes med imbus-
nøgle 6 begge faste skruer (bil.9).
- Drej kædelisten baglæns og stram de sam-
menpressede skruer.
Når I løsner de sammenpressede skru-
er, kan maskinen for et kort øjeblik blive
utæt, og det kan ske, at lidt af olien kan
slippe ud. I skal derfor opsætte maski-
nen uden unødvendig tids-forsinkelser.
Redskabet
Kædesavens CCP 380 skære-kæde redskab sæt
har arealet mellem kædeled 3/8" og tykkelse af
kædeled 1,3 mm. Andre redskabs sæt må kun
bruges med godkendelse af maskinens produ-
cent.
Et komplet skærende redskabs sæt bestå af:
a) Kædehjul
b) Lednings kædelisten
c) Kæde
d) Beskkytendelisten med beskyttende dæk
Arealet mellem kædeled skal være lige
med arealet af kædehjulet og lige med
arealet af trissen af lednings kæde-
strimmelen/listen. Længden af den
beskyttende strimmel skal være tilpas-
set til længden af lednings kædestrim-
melen/listen.
124

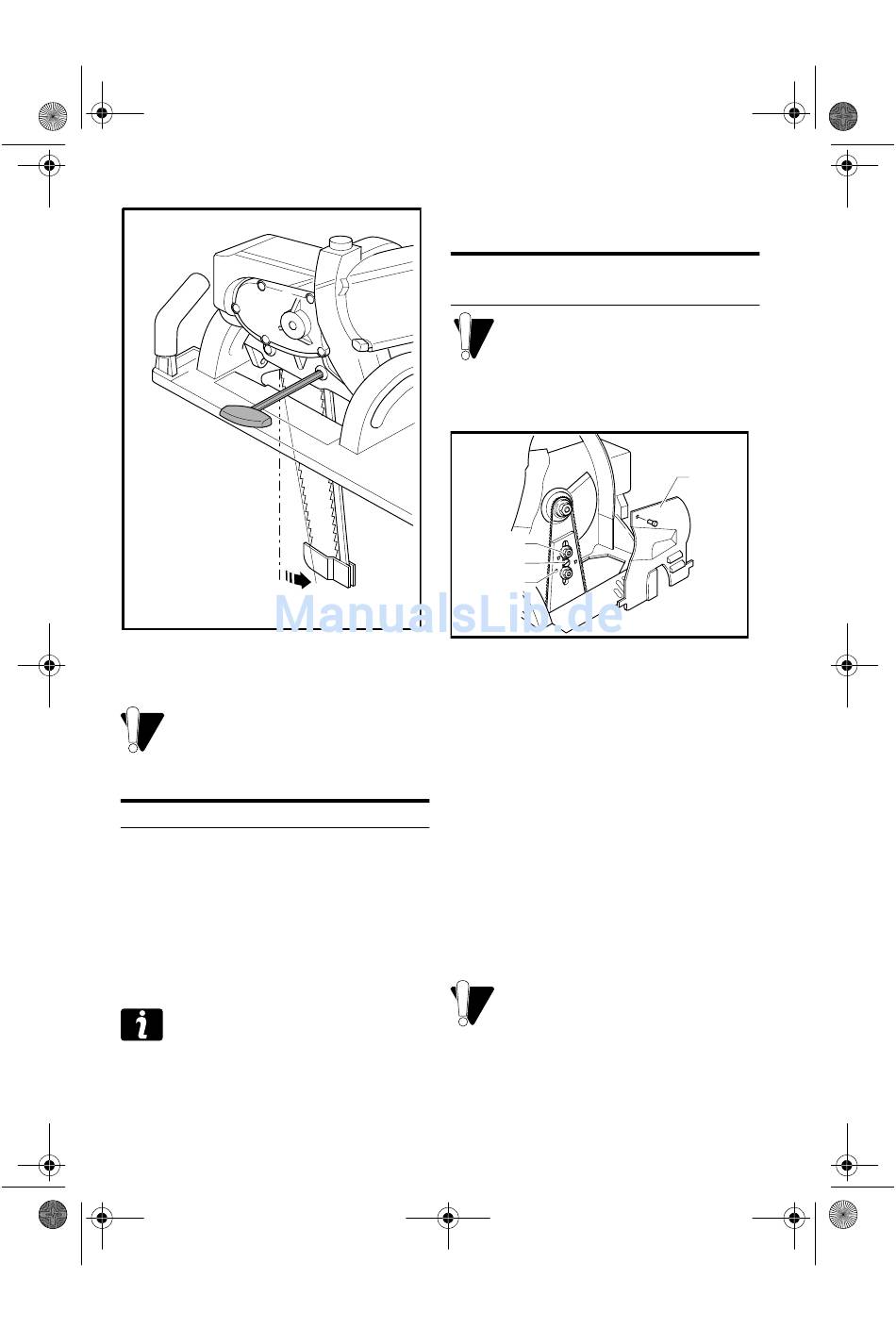

Bil. 9 Det er forbudt at bruge de komponen-
ter, som ikke er tilpasset!
Skifting af kæden og
lednings kædestrimmelen
Træk stikproppen ud af den bevægelig
ledning fra stikdåsen!
Bemærk! Her kan opstå skade af de
skærende kante af kæden!
Bemærk! Fare for skade ved skarp kant
af lednings kædestrimmelen!
2
3
4
- Installer maskinen til dens grund position 0°
og tag forsiden af det beskyttende dæk af.
(bil.10, pos.1).
- Løsgør begge faste møtrikker (bil.10, pos.2)
af parallellisten. Løsgør for den stramme
kæde med hjælp af skruetrækker og en stram
skrue (bil.10, pos.3) Tag begge faste møtrik-
ker af.
- Put kæden over kædehjulet og tag den af
sammen med parallellisten.
- Sæt den nye kæde på parallellisten og set
den ind i maskinen. Bevar den rigtige position
af kædens tænder ifølge dreje retningen. Dre-
je retningen er mærket med en pil på det
beskyttende dæk. Strammede stifter (bil.10,
pos.4) skal passe til de tilhørende huller på
parallellisten og kæden skal akkurat passe til
tænderne af køre kædehjulet.
- Montering af de andre dele laves omvendt.
Tilpass beskyttelseslisten og montere
det beskyttende dæk på! (i følge sider
126, Tilpasning af beskyttelseslisten)
Kontroler den rigtige stramning af kæ-
den!
Brug kun sådan en kæde, hvis areal er
lige med arealet af parallellisten.
Bil. 10
1
