kniha_Narex_CPP380.book Seite 49 Mittwoch, 31. Oktober 2001 11:53 11
la roldana de la hoja guía de la cadena.
La longitud del listón de protección
debe ser adecuada a la longitud de la
hoja guía de la cadena. ¡La utilización
de componentes recíprocamente ina-
decuados es inadmisible!
Cambio de la cadena y de la
hoja de la cadena
¡Extraiga las clavijas del cable de ali-
mentación del enchufe!
¡Atención! ¡Peligro de lesión con el filo
cortante de la cadena!
¡Atención! ¡Peligro de lesión con el bor-
de afilado de la hoja guía de la cadena!
2
3
4
- Ajuste la máquina en la posición básica 0° y
quite la cubierta protectora delantera (fig.10,
pos.1).
- Afloje las dos tuercas de sujeción (fig.10,
pos.2) del listón guía. Afloje la tensión de la
cadena con ayuda de un destornillador y del
tornillo de tensión (fig.10, pos.3) Quite ambas
tuercas de sujeción.
- Saque la cadena de la rueda de cadena y
quítela junto con el listón guía.
- Coloque la nueva cadena en el listón guía e
introdúzcala en la máquina. Mantenga la po-
sición correcta de los dientes de aserrado de
acuerdo con el sentido de rotación. El sentido
de rotación está marcado con una flecha en la
cubierta de protección. Los pernos de tensión
(fig.10, pos.4) deben coincidir con los orificios
pertinentes en el listón guía y la cadena debe
coincidir exactamente con los dientes de la
rueda de cadena móvil.
- El montaje del resto de piezas se lleva a cabo
en el orden opuesto.
¡Adecue el listón de protección y monte
en él la tapa de protección! (ver página
50, Adaptación del listón de protección)
¡Controle la correcta tensión de la ca-
dena!
Utilice únicamente una cadena cuyo es-
paciado coincida con el listón guía.

Tensado de la cadena

La duración del conjunto de herramien-
tas de aserrado depende en la mayor
medida del lubricado y tensión de la ca-
dena. Por este motivo se debe contro-
lar y ajustar el tensado de la cadena
antes de cada inicio y durante el traba-
jo.

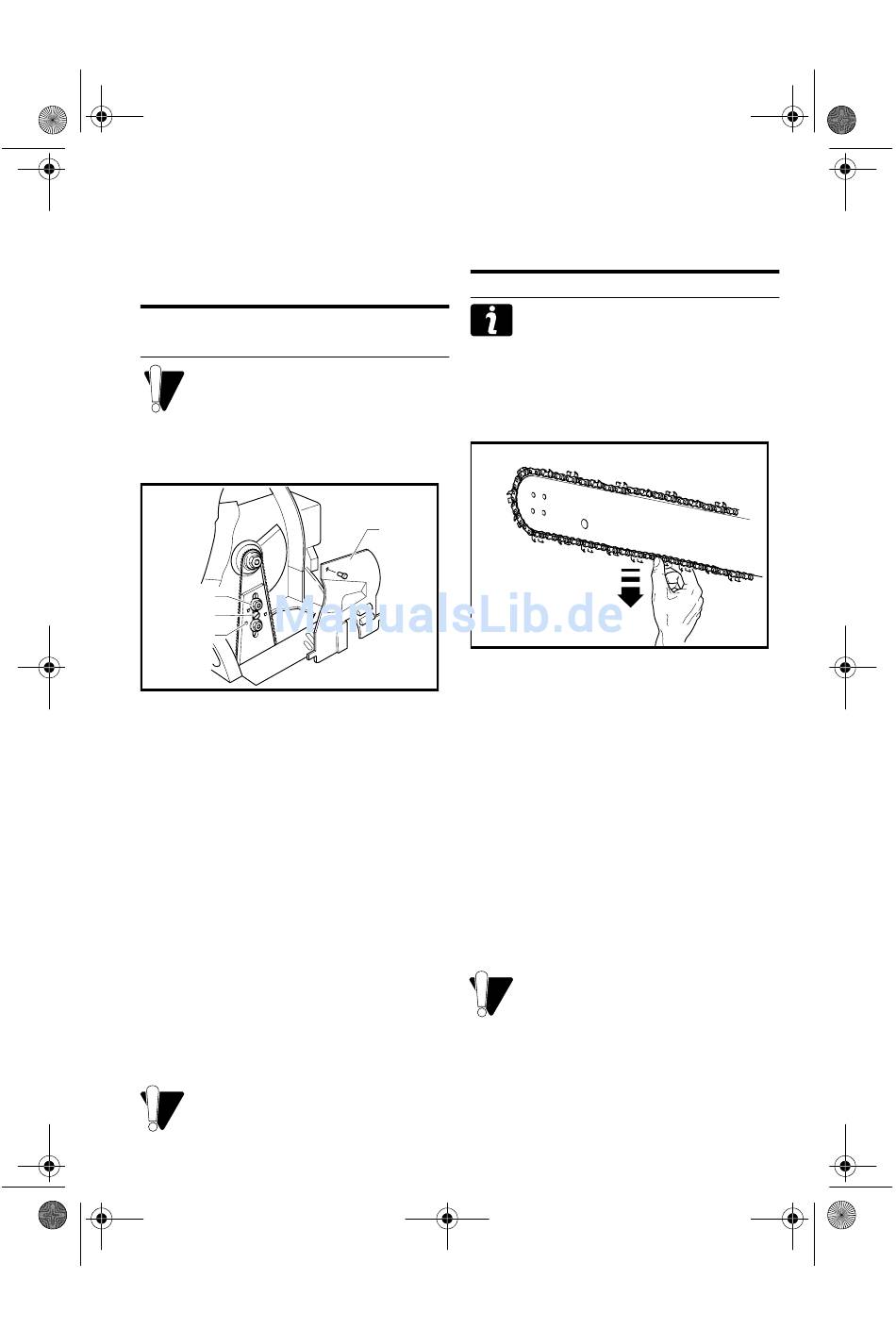

Fig. 10
1
- Coloque la máquina de manera que el listón
guía esté en posición horizontal (fig.11 ).
- Afloje ligeramente las dos tuercas de sujeción
del listón guía.
- Gire con ayuda de un destornillador de llave
combinada el tornillo de tensión hasta que la
parte inferior de la cadena se ciña ajusta-
damente al listón guía.
- Controle la correcta tensión de la cadena de
manera que estire suavemente de la parte in-
ferior de la cadena según la figura 11.
Después que se afloje la cadena debe volver
a la posición original y ceñirla ajustadamente
al listón guía.
- ¡Tras ajustar la tensión de la cadena vuelva a
apretar firmemente las tuercas de sujeción
del listón guía!
Es necesario aflojar incondicionalmen-
te tras finalizar el trabajo las cadenas
que fueron tensadas en estado de
funcionamiento y recalentadas. ¡Duran-
te el enfriamiento de la cadena tensada
se produce por influencia de la contrac-
ción una gran tensión que podría supo-
ner un daño para la máquina!
Fig. 11
49
