Configuración del listón
guía y de la regla guía
Supuestos:
a) Ha sido realizada la configuración básica
para un aserrado oblicuo.
b) La ranura de corte está trazada en el trozo a
aserrar.
2

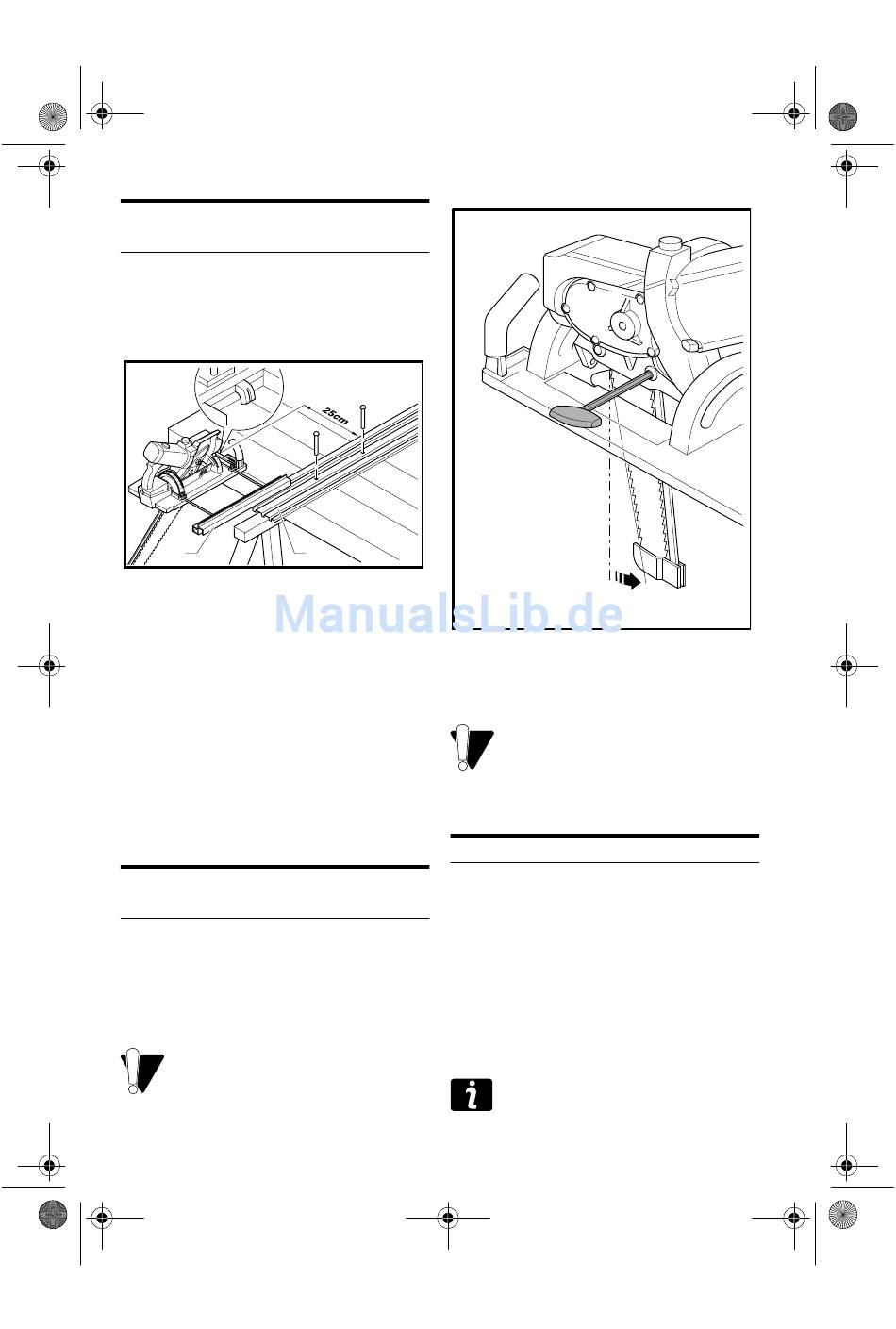

- Fije el listón guía (fig. 8, pos. 1) paralelamente
a una distancia de aproximadamente 25 cm
de la ranura.
- Coloque la regla guía (fig. 8, pos. 2) en el li-
stón guía y sitúe la máquina sobre el trozo a
aserrar. Afloje en la mesa todos los tornillos
de fijación (fig. 2, pos. 4) de la regla guía y
traslade la máquina a un lado de manera que
la ranura del indicador de aserrado quede cu-
bierta en modo preciso con la ranura de corte
trazada.
- Si el ajuste de la máquina realizado anterior-
mente es correcto (ver página 46, Configura-
ción angular de un aserrado oblicuo) el lado a
aserrar coincide con la ranura de corte traza-
da.
Abatimiento longitudinal de
la hoja de la cadena
Es posible abatir longitudinalmente hacia atrás en
10° la hoja guía de la cadena incluido el listón de
protección. Esta configuración se utiliza nor-
malmente cuando se asierran al mismo tiempo
más de una capa situadas una encima de otra.
De esta manera se evitan empujones de la máqui-
na y un aserrado no derecho.
¡Antes de empezar a ajustar la máquina
extraiga las clavijas del cable de ali-
mentación del enchufe!
48
Fig. 8
1
- Afloje ligeramente con la llave Allen 6 ambos
tornillos de sujeción en la parte trasera de la
máquina (fig.9).
- Abata la hoja de la cadena hacia atrás y aprie-
te firmemente los tornillos de sujeción.
La herramienta
El conjunto de herramientas de aserrado de la si-
erra de cadena CCP 380 tiene un espaciado de
eslabones de la cadena de 3/8" y un grosor de los
eslabones de 1,3 mm. La utilización de otros con-
juntos de herramientas está condicionado a la
conformidad exclusiva del fabricante de la máqui-
na.
El conjunto de aserrado completo se compone de:
a) Rueda de cadena
b Hoja guía de la cadena
c) Cadena
b Listón de protección con cubierta protectora
Al aflojar los tornillos de sujeción, la
máquina se encuentra desajustada por
breve tiempo y es posible que se pro-
duzca una pequeña pérdida de aceite.
Lleve a cabo los ajustes sin pérdida de
tiempo innecesaria.
El espaciado de los eslabones de la ca-
dena debe coincidir con el espaciado
de la rueda de cadena y el espaciado de
Fig. 9
