Legg tømmeret trygt eller fast den ved
hjelp av spenner!
Kontroller trygg posisjon av bevegelig
ledning!
Bruk kun skarpe og riktige kjeder!
Skrå snitt vinkelsetting
Kjedemotkile kan veltes til begge sider maksimalt
60°.
Settig gjøres på følgende måte:
Første skritt:
- Løs festemutter (bilde 2, pos. 1) og velt mas-
kinen til forlangte snitts vinkelposisjon.
- Kontroller om vinkel er riktig stilt på skala.
- Stram fast festemutter.
Andre skritt:
- Sett snittviseren (bilde 2, pos. 2) på stilt snitt-
vinkel. Bruk skala, som befinner seg på skiltet
(bilde 2, pos. 3 og bilde 3), hvor bildesymbol
tilsvare den virkelige velting av kjedelist under
slede.
110

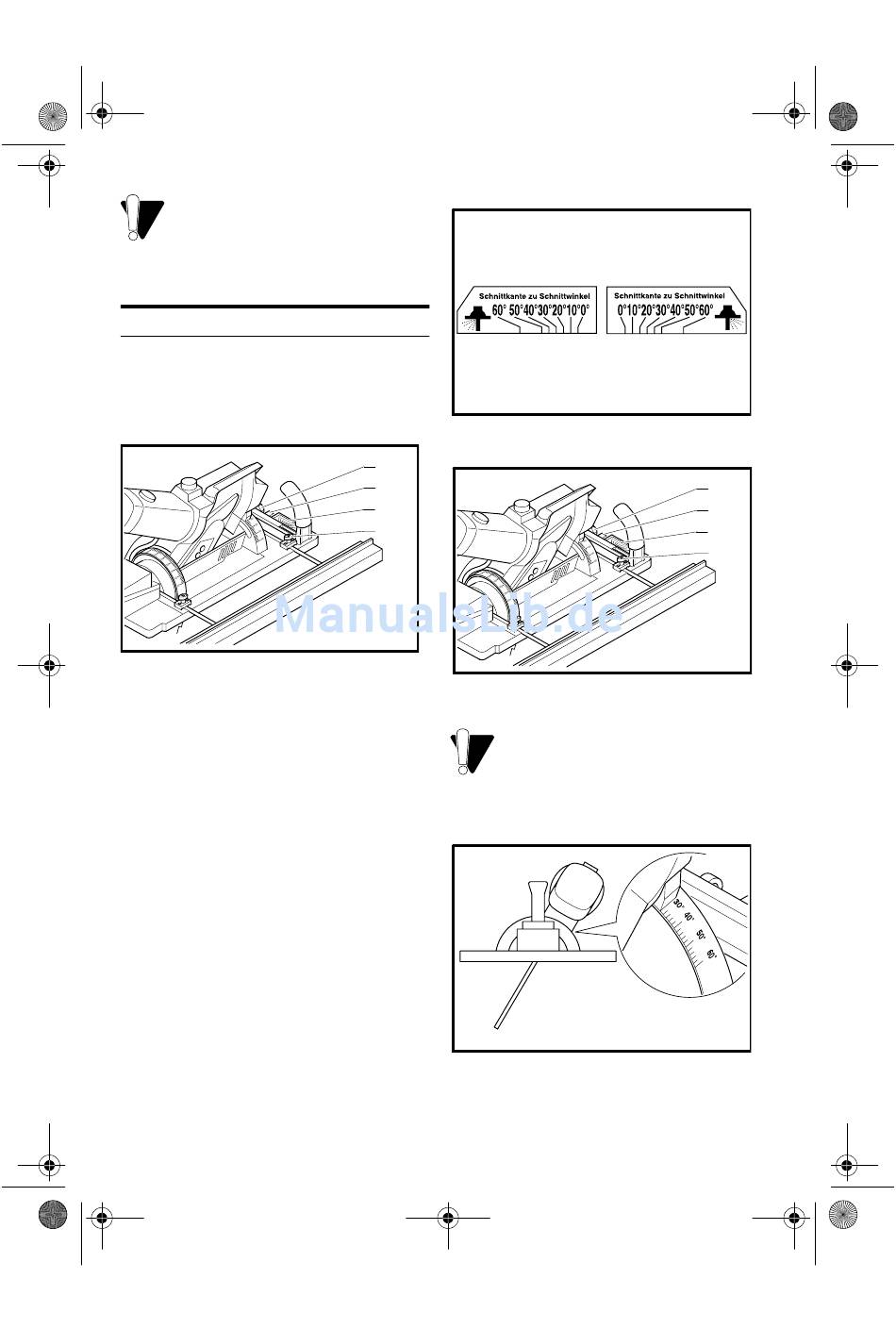

Bilde 2
Tredje skritt:
1
2
3
4
- Ledeline til snittviseren (bilde 2, pos. 2) viser
til "skjærekant" av kjede. Utskjæring gjøres
ifølge stilt vinkel.
Aldri sag uten styreskinne!
Eksempel:
Første skritt: Maskinens stilling på 30°
Bilde 3
Bilde 4
1
2
3
4
Bilde 5
