Trasporto e fornimento

La sega a catena CCP 380 viene fornita nello sta-
to corretto e provato ed é imballata nel cartone re-
sistente. Il serbatoio d´olio della macchina CCP
380 non é riempito di olio.
Dopo il fornimento della macchina estrarla
dall´imballo e controllare se durante il trasporto
non é avvenuto alcun eventuale danneggiamento.
Il danneggiamento causato durante il trasporto va
comunicato immediatamente al trasportatore.

Descrizione della macchina

La sega a catena CCP 380 é stata sviluppata per
l´uso multifunzionale durante i lavori di falegna-
me. La macchina puó svolgere i tagli ad angolo
retto ed i tagli ad angolo regolato nella profonditá
estremamente grande. Vari kit delle catene assi-
curano la possibilitá della scelta dell´utensile cor-
retto per ogni scopo di utilizzo.
L´angolo del taglio fino al valore di 60° puó essere
regolato bilateralmente in modo veloce ed esatto
con l´aiuto di due segmenti ribaltabili e con l´aiuto
di una scala ben visibile. La macchina é fornito
con un regolo di guida telescopico che si puó at-
taccare ad ambi i lati del tavolo e che garantisce
un taglio esatto e dritto. Il regolo di guida ed il li-
stello di protezione possono essere velocemente
girati come una unitá di 10° indietro. La tensione
della catena viene regolata faccilmente con l´aiuto
del tenditore che é ben accessibile dalla parte
frontale. Il foretto ben formato per l´eiezione della
segatura garantisce la sua estrazione affidabile
dalla macchina. Durante il taglio la catena viene
lubrificata in modo ottimale dalla pompa all´olio
con la dosatura. Dopo l´accensione della macchi-
na il motore si mette in moto progressivamente
con l´aiuto di una unitá di comando elettronica fino
al raggiungimento dei giri massimi. Nell´impugna-
tura é collocata la spia luminosa che segnala che
la potenza di taglio del motore ha raggiunto il suo
massimo. Se succede un ulteriore eventuale su-
peramento di questo carico del motore lo stesso
viene spento automaticamente il che protegge il
suo sovraccarico. Durante lo spegnimento della
macchina viene attivato il freno comandato
elettronicamente che abbrevia in modo significa-
tivo il finecorsa dell´utensile.

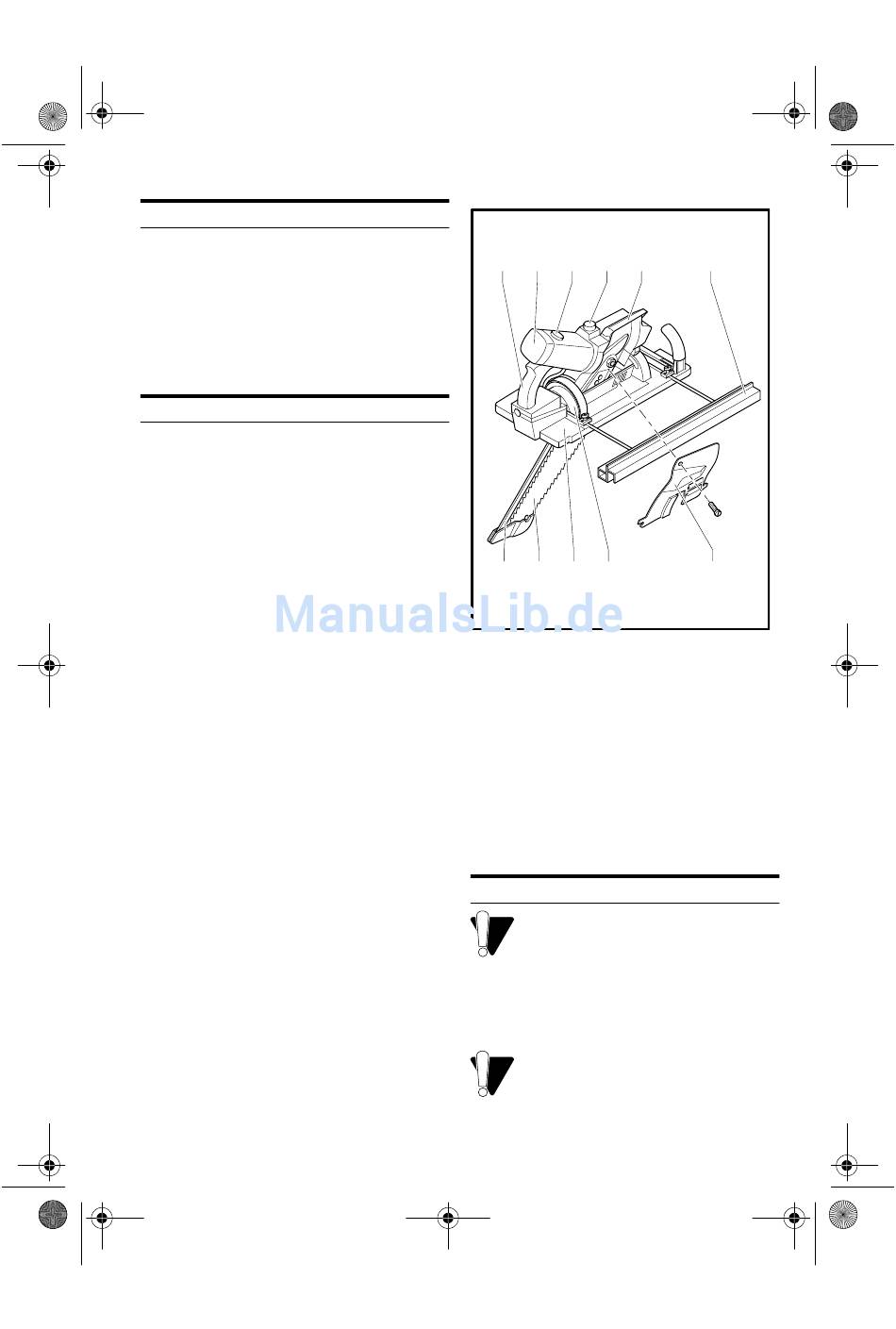

3 1 10 2 9
7 8 6 5
No. Denominazione
1 Motore
2 Coperchietto del serbatoio d´olio
3 Impugnatura con l´interruttore
4 Regolo di guida
5 Elemento ribaltabile
6 Slite
7 Listello di protezione con coperchio di
protezione
8 Listello di guida a catena
9 Eiettore della segatura
10 Coperchietto del fermaglio delle spazzole
11 Coperchio di protezione
Funzionamento
Durante la fornitura della macchina
CCP 380 il serbatoio d´olio per la lubri-
ficazione della catena é vuoto. Prima
della prima messa in funzione della
macchina bisogna riempire il serbatoio
con l´olio per le catene affinché non sia
danneggiata la pompa ad olio con il do-
satore.
Prima della messa in funzione della
macchina verificare che la tensione nel-
la presa corrisponde ai dati della ten-
sione riportati sulla targhetta della
macchina.
Fig. 1
4
11
