formeres. Åben beskyttelsesskærmen med
tilbage træksarmen og sørg for at sikre, at
den bevæger sig frit og at hverken savklin-
gen eller andre dele berøres, uafhængigt af
snitvinklerne.
b) Kontrollér fjederfunktionen for den
nederste beskyttelsesskærm. Sørg for
at få maskinen vedligeholdt før brug,
hvis den nederste beskyttel s esskærm
og fjederen ikke fungerer korrekt.
Beskadigede dele, klæbrige afl ejringer eller
ophobede spåner er med til, at den nederste
beskyttelsesskærm arbejder forsinket.
c) Åben kun den nederste beskyttelses-
skærm med hånden i forbindelse med
særlige snit som f.eks. »dyk- og vin-
kelsnit«. Åben den nederste beskyt-
telsesskærm med tilbagetræksar m en
og slip den, så snart savklingen er
trængt ind i emnet. Ved alt andet savear-
bejde skal den nederste beskyt telsesskærm
arbejde automatisk.
d) Saven må kun lægges fra på værk-
tøjsbænken eller gulvet, hvis den ne-
derste beskyttelsesskærm dæk k er over
savklingen. En ubeskyttet, efterløbende
savklinge bevæger saven mod snitretningen
og saver i alt, hvad der kommer i nærheden
af saven. Over hold savens efterløbstid.
e) Anvend den spaltekil, der passer til den
isatte savklinge. Spaltekilen skal være
tykkere end grundklingens tykkel se, men
tyndere end savklingens tand bredde.
f) Justér spaltekilen som beskrevet i be-
tjeningsvejledningen. Forkert tyk kelse,
position og indstilling kan være grunden til,
at spaltekilen ikke effektivt forhindrer tilba-
geslaget.
g) Anvend altid spaltekilen, undtagen ved
dyksnit. Montér spaltekilen igen, når dyk-
snittet er færdigt. Spaltekilen for styrrer ved
dyksnit og kan føre til tilbage slag.
h) Spaltekilen kan kun virke, hvis den
befinder sig i savspalten. Ved korte snit
fungerer spaltekilen ikke for at for hindre et
tilbageslag.
i) Anvend ikke saven, hvis spaltekilen
er bøjet. Allerede en lille fejl kan føre til
en langsommere lukning af beskyttelses-
skærmen.
84
5.5 Emissionsværdier
De målte værdier iht. EN 60 745 ligger typisk
på:
Lydtrykniveau L =102 dB (A)
PA
Lydeffekt L = 113 dB (A)
WA
Usikkerhed K = 3 dB
FORSIGTIG
Støj der afgives under arbejdet kan ska-
de hørelsen.
► Brug høreværn!
Vibrationsemission a (vektorsum fra tre ret-
h
ninger) og usikkerhed K målt iht.
EN 60 745: 3,1 m/s .
2
Usikkerhed K = 1,5 m/s
2
.
De angivne emissionsværdier (vibration, støj)
er målt i henhold til prøvebetingelserne i EN 60
745 og tjener til sammenligning af maskiner. De
kan også bruges til foreløbig bedømmelse af vi-
brations- og støjbelastningen ved brug.
De angivne emissionsværdier gælder ved al-
mindelig brug af el-værktøjet. Hvis elværktøjet
bruges til andre opgaver eller med andre
værktøjer, eller hvis det vedligeholdes util-
strækkeligt, kan vibrations- og støjbelastningen
stige betragteligt over tid.
For at opnå en præcis vurdering inden for et
angivet tidsrum skal maskinens anførte tom-
gangs- og stilstandstider også tages med i be-
tragtning. Det kan nedsætte belastningen over
det samlede arbejdstidsrum betydeligt.
6 Igangsættelse og betjening
ADVARSEL
Risiko for kvæstelser, hvis saven anven
des med en forkert strømforsyning.
Spændingsangivelsen på typeskiltet skal stem-
me overens med el-nettets spænding.
230-V-apparater kan også drives af et 220-V /
240-V-strømnet.
Kontroller at stikket svarer til stikdåsen.
Indstilling af spaltekile
ADVARSEL
Risiko for kvæstelser ved en forkert ind-
stillet spaltekile.
Spaltekilen [1-11] skal altid benyttes af sik-
kerhedsmæssige grunde. Spaltekilen
hindrer, at savklingen klemmer i forbindelse
med længde-snit.

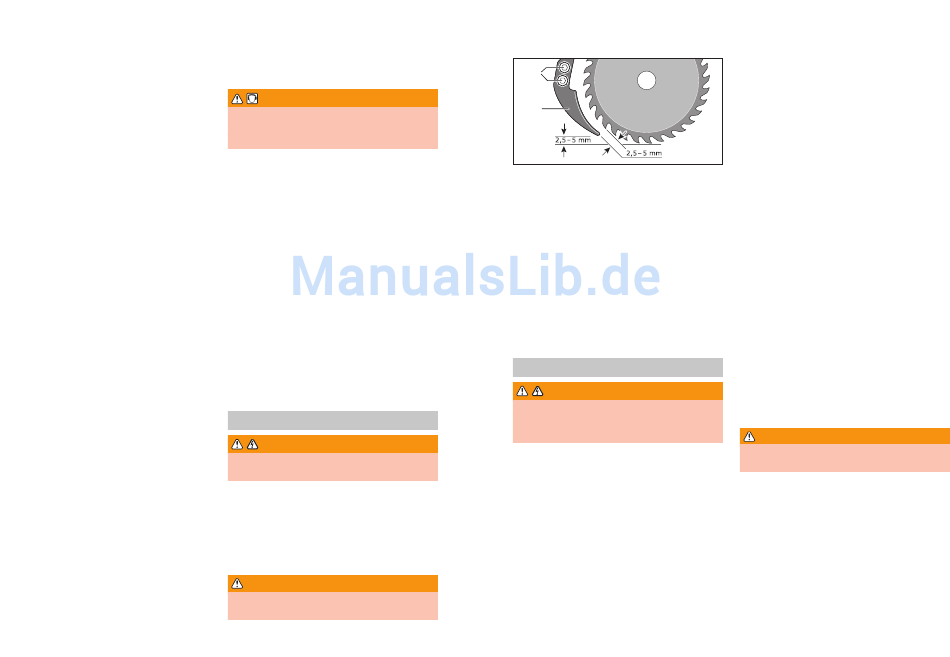

Skruen [1-12] løsnes, spaltekilen [1-11] indstil-
les og skruen strammes fast igen (se fig.).
1-12
1-11
Pendulbeskyttelseskappen [1-9] skal kunne
bevæges frit og må ikke fastklemmes i åben
tilstand.
Tænd/Sluk
Tænd:
Kontaktspærren [1-14] aktiveres.
Start-stop-kontakten
holdes inde.
Bemærk: Start-stop-kontakten kan ikke
reteres.
Sluk:
Start-stop-kontakten [1-13] slippes.
7 Indstilling
ADVARSEL
Risiko for elektrisk stød.
► Træk stikket ud af stikkontakten forud for
enhver håndtering af rundsaven.
7.1 Motorelektronik
Blød opstart
Den elektronisk regulerede bløde opstart sørger
for en rykfri start og har brug for mindre start-
strøm (svagere sikring nødvendig).
Konstant kraft
Sikrer, at det valgte omdrejningstal fastholdes
elektronisk konstant, uanset belastning.
Beskyttelse mod overbelastning
Ved ekstrem overbelastning (længdesnit, brug
af uskarpe savklinger) kan strømoptagelsen
overstige den tilladte nominelle værdi bety-
deligt. I dette tilfælde beskytter en elektro-
for-
nisk overbelastningsbeskyttelse motoren i at
brænde igennem. Motoren slukkes i denne for-
bindelse af en »elektronisk sikkerhedskobling«
og tændes, så snart motoren ikke længere er
udsat for nogenoverbelastning.
Temperaturkontrol
Ekstrem overbelastning ved konstant drift
medfører en kraftig opvarmning af motoren.
Som beskyttelse er der i motoren indbyg-
get en elektronisk overvågningsenhed, der til
stadighed måler temperaturen. Overskrides
»faregrænsen«,træder elektronikken automa-
tisk i kraft, hvilket bevirker, at motoren sluk-
kes. Efter en afkølingstid på ca. 3–5 minutter
er maskinen klar til fuld belastning igen. Ved
gående maskine (ubelastettilstand resp. »re-
duceret, skånende« omdrejningstal) reduceres
afkølingstiden betydeligt.
7.2 Indstilling af skæredybde
Løsn spændegrebet [1-16].
Indstil den ønskede snitdybde vha. skalaen
[1-13] trykkes ind og [1-15].
Løftning: lille snitdybde
ar- Sænkning: stor snitdybde
Spænd armen [1-16]
Et optimalt snit opnås bedst, hvis savklingen
max. stikker 3 mm ud fra
7.3 Indstilling af skærevinkel
Løsn låsearmen [1-7] og [1-18].
Indstil skærevinklen til den ønskede værdi ved
hjælp af skalaen [1-19] (vinkelskalaen er mar-
keret i 1°-trin).
Spænd låsearmen [1-7] og [1-18] fast igen.
Ved skråsnit er den maksimale snitdybde
begrænset.
7.4 Skæreindikator
Skæreforløbet for CSP 132 E afhænger af den
skrå position og kan aflæses på skæreindika-
toren [1-8].
7.5 Parallelanslag
I maskinens bundplade [2-2] kan der indsky-
des forskellige parallelanslag fra venstre [2-3]
og højre [2-4] .
Skru parallelanslaget fast med vingeskruerne
[2-1].
igen.
materialet.
ADVARSEL
