h) Para que pueda surtir efecto la cuña
separadora, es necesario que ésta
quede alojada dentro de la ranura de
corte. Por ello, al realizar cortes de reduci-
da longitud, la cuña separadora es ineficaz
para evitar un rechazo.
i) No emplee la sierra si la cuña sepa-
radora estuviese doblada. Un entor-
pecimiento, incluso siendo ligero, puede
provocar que la caperuza protectora se cie-
rre más lentamente.
5.5 Emisiones
Los valores típicos obtenidos de acuerdo con
la norma EN 60 745 son:
Nivel de intensidad sonora L = 102 dB (A)
PA
Nivel de potencia sonora L = 113 dB (A)
WA
Incertidumbre K = 3 dB
¡ATENCIÓN!
El ruido durante el trabajo podría per
judicar el oído.
► ¡Apliquen los medios para la protección de
oído!
Valor de emisión de vibraciones en a
h
vectorial de tres direcciones) e incertidumbre
K determinada según EN 60 745: 3,1 m/s
Incertidumbre K = 1,5 m/s .
2
Los valores de emisión indicados (vibración,
ruido) se han medido conforme a las condi-
ciones de la norma EN 60 745 y sirven para
la comparación de máquinas. Son adecuados
para una evaluación provisional de los valores
de vibración y ruido en la aplicación.
Los valores de emisión indicados representan
las aplicaciones principales de la herramienta
eléctrica. No obstante, si se emplea la herra-
mienta eléctrica para otras aplicaciones, con
otras herramientas o con un mantenimiento
insufi ciente, puede aumentar notablemen-
te los valores de vibración y ruido en todo el
tiempo de trabajo.
También se tienen que tener en cuenta los
tiempos de marcha en vacío y de inactividad
de la máquina para obtener una evaluación
exacta durante un tiempo fi jado, pues el valor
obtenido en la medición incluyendo estos tiem-
pos puede resultar mucho más bajo.
40
6 Puesta en marcha y servicio
ADVERTENCIA
Hay peligro de accidente, cuando las
herramientas se usan con alimenta c ión
incorrecta de la red eléctrica.
La indicación de tensión en la placa de ca-
racterísticas debe coincidir con la tensión de
red.
Los aparatos a 230 V pueden conectarse tam
bién a una tensión de red de 220 V / 240 V.
Revise si el tipo de enchufe-macho coincide
con el tipo de enchufe-hembra.

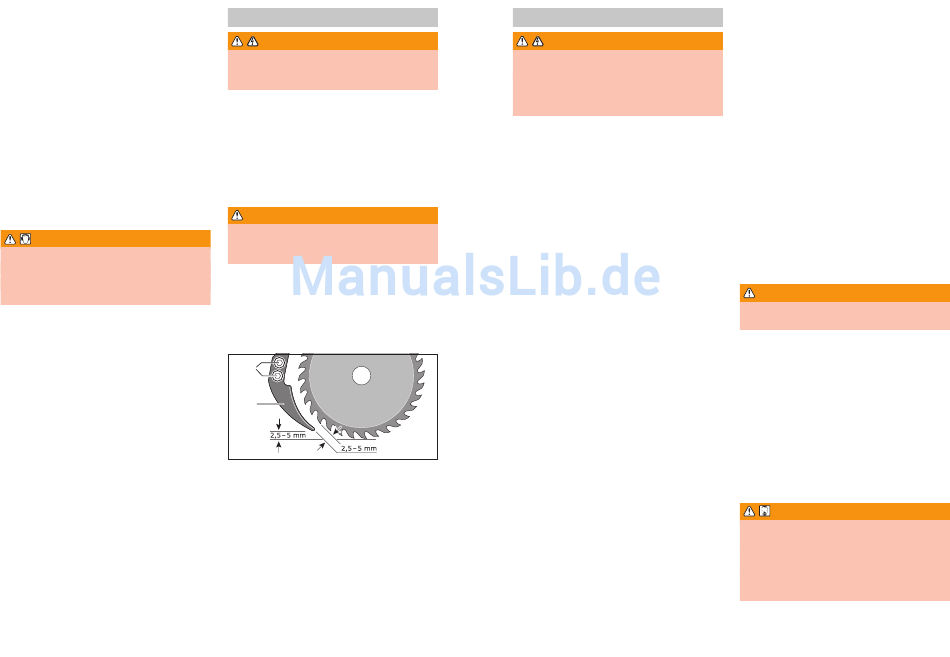

Ajuste de la cuña separadora
ADVERTENCIA
Hay peligro de accidente, cuando la
cuña separadora no está ajustada co-
rrectamente.
La cuña separadora [1-11] debe emplearse
siempre por motivos de seguridad. La cuña se-
paradora evita el agarrotamiento de la hoja de
sierra en cortes longitudinales.
(suma
Aflojar el tornillo [1-12], ajustar la cuña se-
paradora [1-11] y reapretar el tornillo (ver fi
.
2
gura).
1-12
1-11
Verifique la función de la cubierta protec tora
pendular [1-9].
Conexión/Desconexión
Conexión:
Accionar el bloqueador de conexión [1-14].
Presionar el interruptor de conexión/des-
conexión y mantenerlo presionado.
Observación: El interruptor de conexión/
desconexión [1-13] no puede enclavarse.
Desconexión:
Soltar el interruptor de conexión/desco nexión
[1-13].
7 Ajuste
ADVERTENCIA
Peligro de accidente causado por la co-
rriente eléctrica.
► Antes de manipulación culaquiera con las
herramientas saquen la toma de co rriente del
enchufe.
7.1 Electrónica del motor
Arranque suave
La regulación electrónica permite una arran-
que suave y sin sacudidas a la vez que requie-
re una corriente de arranque inferior (basta
fusible con menos capacidad).
Número de revoluciones constante
El número de revoluciones preseleccionadas
del motor se mantiene constante de manera
electrónica. Con ello se logra una velocidad de
corte asimismo constante, aún bajo carga.
Seguro contra sobrecarga
En caso de sobrecarga alta (corte longitudinal,
uso de hojas de sierra gastadas), el consumo
de corriente puede sobrepasar el valor nomi-
naladmisible. En este caso el seguro contra
sobrecarga protegerá al motor contra corto-
circuitos. De esta forma el motor se para por
medio de un «acoplamiento electrónico» vol-
viendo a funcionar una vez descargado.
Seguro contra el aumento de temperatura
En caso de aplicación continua con una so-
brecarga alta, el motor se recalienta. Para
protegerlo contra el calentamiento excesivo
(cortocircuito del motor) se ha previsto un
control de temperatura electrónico integrado.
Antes de alcanzar una temperatura peligrosa
para el motor, éste se desconecta por medio
de fa seguridad electrónica. Después de una
refrigeración de aproximadamente 3–5 minu-
tos la máquina estará nuevamente dispuesta
para su funcionamiento a pleno rendimiento.
Con la máquina en marcha (marcha en vacío y
de recuperación) el tiempo de refrigeración se
reduce enormemente.
7.2 Ajuste de la profundidad de
corte
Suelte la palanca de apriete [1-16].
Ajuste la profundidad de corte deseada
la escala [1-15].
Ascenso: disminución de la profundidad
corte
Descenso: aumento de la profundidad de
Apriete nuevamente la palanca de fijación
[1-16].
A fin de obtener un corte óptimo, la hoja
sierra debe sobresalir del material 3 mm
máximo.
7.3 Ajuste del ángulo de corte
Suelte la palanca de fijación [1-7] y [1-18].
Ajuste el ángulo de corte por medio de la es-
cala [1-19] al valor deseado (la escala angular
va marcada en saltos de 1°).
Vuelva a apretar la palanca de fijación [1-7]
y [1-18].
ADVERTENCIA
Al realizar cortes sesgados no se alcan
za la profundidad de corte máxima.
7.4 Indicador de corte
El recorrido del corte de la CSP 132 E depende
de la posición inclinada y se puede ver en el

indicador de corte [1-8].

7.5 Tope paralelo
En la placa base [2-2] de la máquina se pue-
den insertar diversos topes paralelos por la iz-
quierda [2-3] y por la derecha [2-4].
Atornille firmemente el tope paralelo con los
tornillos de mariposa [2-1].
7.6 Aspiración
¡ATENCIÓN!
El polvo respirado podrá perjudicar las
vías de respiración.
► Las herraminetas deberían estar siem pre
conectadas al mecanismo de aspi ración.
► Trabajando en un área polvoroso usen re-
spirador.
Para aspirar el polvo será posible al agujero
para separación de las serraduras colocar el
alargador de aspiración [1-1], con ayuda del
en
de
corte
de
como
