8.1 Rezanie rôznych materiálov
Drevo
Správny výber pílového kotúča sa riadi dru-
hom dreva, jeho kvalitou a tým, či sa poža dujú
pozdĺžne alebo priečne rezy.
Prach z bukového a dubového dreva je mi-
moriadne zdraviu škodlivý, preto vždy pra cujte
iba s odsávaním.
Plasty
Pri rezaní plastov, najmä PVC, vznikajú dlhé
špirálovité triesky, ktoré môžu byť elektro-
staticky nabité.
To môže spôsobiť upchatie odsávacieho ná-
trubku a zablokovanie výkyvného ochran-
ného krytu [1-9]. Najlepšie je vždy pracovať
odsávaním.
Zapnuté náradie prisúvajte k obrobku a po-
maly ho začnite píliť. Píľte rovnomerne a bez
prerušovania, vtedy sa pílové kotúče tak rýchlo
nezanášajú.
Neželezné kovy
Používajte len vhodný a ostrý pílový kotúč,
ktorý zaručuje čistý rez a zabraňuje lepeniu
pílového kotúča.
Zapnuté náradie prisúvajte k obrobku a po maly
ho začnite píliť. Píľte rovnomerne, s malým
posuvom a bez prerušovania.
Profi ly začnite píliť vždy na úzkej strane, U-
profi ly nikdy nezačínajte píliť na otvore nej
strane.
Dlhé profily podoprite, pretože inak
mohlo dôjsť k zablokovaniu náradia a jeho
vyhodeniu.
Materiály s minerálnym obsahom (Ľahké
stavebné hmoty)
► Dovolené je len rezanie za sucha.
► Použite odsávanie prachu. Vysávač mu sí byť
vhodný na odsávanie kamenného prachu.
8.2 Obsluha dvomi osobami
Stroj má niekoľko držadiel, ktoré v závislosti
na konštelácii umožňujú obsluhu jednou alebo
dvomi osobami.
Obr. 4a - obsluha jednou osobou.
Obr. 4b - - obsluha dvomi osobami.
140
9 Použitie príslušenstva
Zariadenie k hobľovaniu NS-CSP 250x50
zariadenie k frézovaniu RS-CSP 160x80 z
programu príslušenstva Protool umožňujú
rozšíriť oblasť použitia kotúčovej píly.
VÝSTRAHA
Nebezpečenstvo úrazu elektrickým prúdom.
► Pred akoukoľvek manipuláciou s náradím
vytiahnite sieťovú zástrčku zo zásuvky.

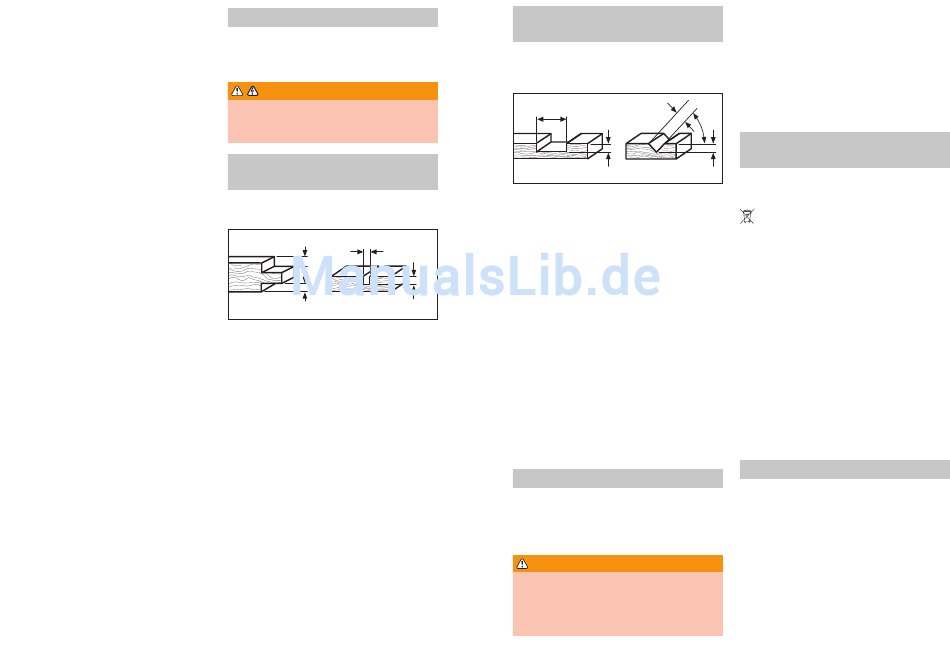

9.1 Hobľovacie zariadenie
NS-CSP 250x50
Hobľovacím zariadením – obj. č. 624 337 – je
s
možné hobľovať drážky o hĺbke až 80 mm a
šírke až 50 mm (viď uvedené náčrtky).
max 80 mm
50 mm
max 36 mm
Nastavte pílu na minimálnu hĺbku rezu.
Vyberte pílový kotúč [3-3] podľa popisu v kapitole
7.7 (výmena pílového kotúča).
Odskrutkujte tieto diely:
[5-1] Ochranný kryt
[5-2] Príchytka ochranného krytu
Odsávací nástavec [5-3]
by
Rozperný klin [5-4]
Nasaďte vyčistenú hobľovaciu hlavu [6-3] podľa
obrázku a pevne ju priskrutkujte. Dbajte pritom
na správnu polohu unášacej príruby [6-1] a
upínacej príruby [6-2]. Vŕtanie hobľovacej hlavy
[6-3] musí lícovať s unášacími kolíkmi unášacej
príruby [6-1]. K upevneniu z druhej strany
nasaďte kolík [6-4] do otvoru hobľovacej hlavy.
Naskrutkujte kryt [6-5] na pohyblivý kryt [6-6].
Naskrutkujte kryt [6-7] na ochranný kryt [6-8].
Nastavte hĺbku hobľovania podľa popisu v kapitole
7.2 (Nastavenie hĺbky frézovania)
9.2 Frézovacie zariadenie
RS-CSP 160x80
a
Frézovacím zariadením - obj. č. 624 339 – je
možné frézovať drážky podľa následne uvedených
náčrtkov. K tomuto účelu je možné frézovacie
zariadenie vychýliť maximálne o 45°.
80 mm
max 56 mm
Nastavte pílu na minimálnu hĺbku rezu.
Vyberte pílový kotúč [3-3] podľa popisu v kapitole
7.7 (výmena pílového kotúča).
Odskrutkujte tieto diely:
[5-1] Ochranný kryt
[5-2] Príchytka ochranného krytu
Odsávací nástavec [5-3]
Rozperný klin [5-4]
Nasaďte vyčistenú frézovaciu hlavu [7-3] podľa
80 mm
obrázku a pevne ju priskrutkujte. Dbajte pritom
na správnu polohu unášacej príruby [7-1] a
upínacej príruby [7-2]. Vŕtanie frézovacej hlavy
[7-3] musí lícovať s unášacími kolíkmi unášacej
príruby [7-1]. K upevneniu z druhej strany
nasaďte kolík [7-4] do otvoru hobľovacej hlavy.
Naskrutkujte kryt [7-5] na pohyblivý kryt [7-6].
Naskrutkujte kryt [7-7] na ochranný kryt [7-8].
Nastavte hĺbku frézovania podľa popisu v kapitole
7.3 (Nastavenie hĺbky frézovania)
Hĺbku frézovania v závislosti na frézovacom uhle
môžete odčítať na ochrannom kryte.
10 Údržba
- Zabalený stroj sa môže skladovať v su chom
sklade bez vykurovania, kde teplo ta neklesne
pod –5 °C. Nezabalené skla dujte len v suchom
sklade, kde teplota neklesne pod +5 °C a kde
je zabránené náhlym teplotným zmenám.
So zreteľom na bezpečnosť pred úra z om
elektrickým prúdom a zachovaní triedy
ochrany, sa musia tieto práce vykonať v
odbornej elektrotechnickej dielni, ktorá
má oprávnenie tieto prá c e vykonávať.
- Pri každej výmene pílového kotúča vy čistite
vnútornú stranu krytu od nahro madeného
prachu z dreva.
- Vetracie otvory krytu motora sa nesmú
upchať.
Asi po 200 hodinách prevádzky vykonajte kontrolu
uhlíkov a uhlíky kratšie ako 5 mm vymeňte.
- Vykonajte výmenu mazacieho tuku v pre-
80 mm
vodovej skrini a ložiskách.
45°
11 Ochrana životného
max 50 mm
Ručné
obal treba dať na recykláciu šetriacu ži votné
prostredie.
Len pre krajiny EÚ:
Neodhadzujte ručné elektrické ná r adie
do komunálneho odpadu!
Podľa Európskej smernice 2002/96/EC o starých
elektrických
podľa jej aplikácií v národnom práve sa musia
už nepoužiteľné elektrické produkty zbierať
separovane a dať na re cykláciu zodpovedajúcu
ochrane životného prostredia.
REACh
REACh je nariadenie o chemikáliách, platné od
roku 2007 v celej Európe. Ako „zaangažovaný
používateľ", teda ako výrobca produktov, sme
si vedomí našej povinnosti informovať našich
zákazníkov. Aby ste boli vždy informovaní
o najnovšej situácii a o možných látkach zo
zoznamu látok v našich výrobkoch, zriadili
sme pre vás nasledujúcu webovú stránku:
http://www.tts-protool.com/reach
12 Záruka
Na naše náradie poskytujeme na chyby ma teriálu
alebo výrobné chyby záruku podľa zákonných
ustanovení jednotlivých krajín, minimálne však
12 mesiacov. V rámci EU predstavuje záručná
doba 24 mesiacov (na základe faktúry alebo
dodacieho listu).
Zo
VÝSTRAHA
najmä prirodzeným opotrebením, preťa žením,
neodborným zaobchádzaním, resp. škodami
zavinené používateľom alebo spô sobené iným
použitím v rozpore s návodom na použitie a
ďalej škody, ktoré boli známe už pri zakúpení.
Tiež sú vylúčené škody, ktoré boli spôsobené
použitím iného ako originálneho príslušenstva a
prostredia/Likvidácia
elektrické náradie, príslušenstvo
a elektronických vý robkoch
záruky sú vylúčené škody spôsobené
141
