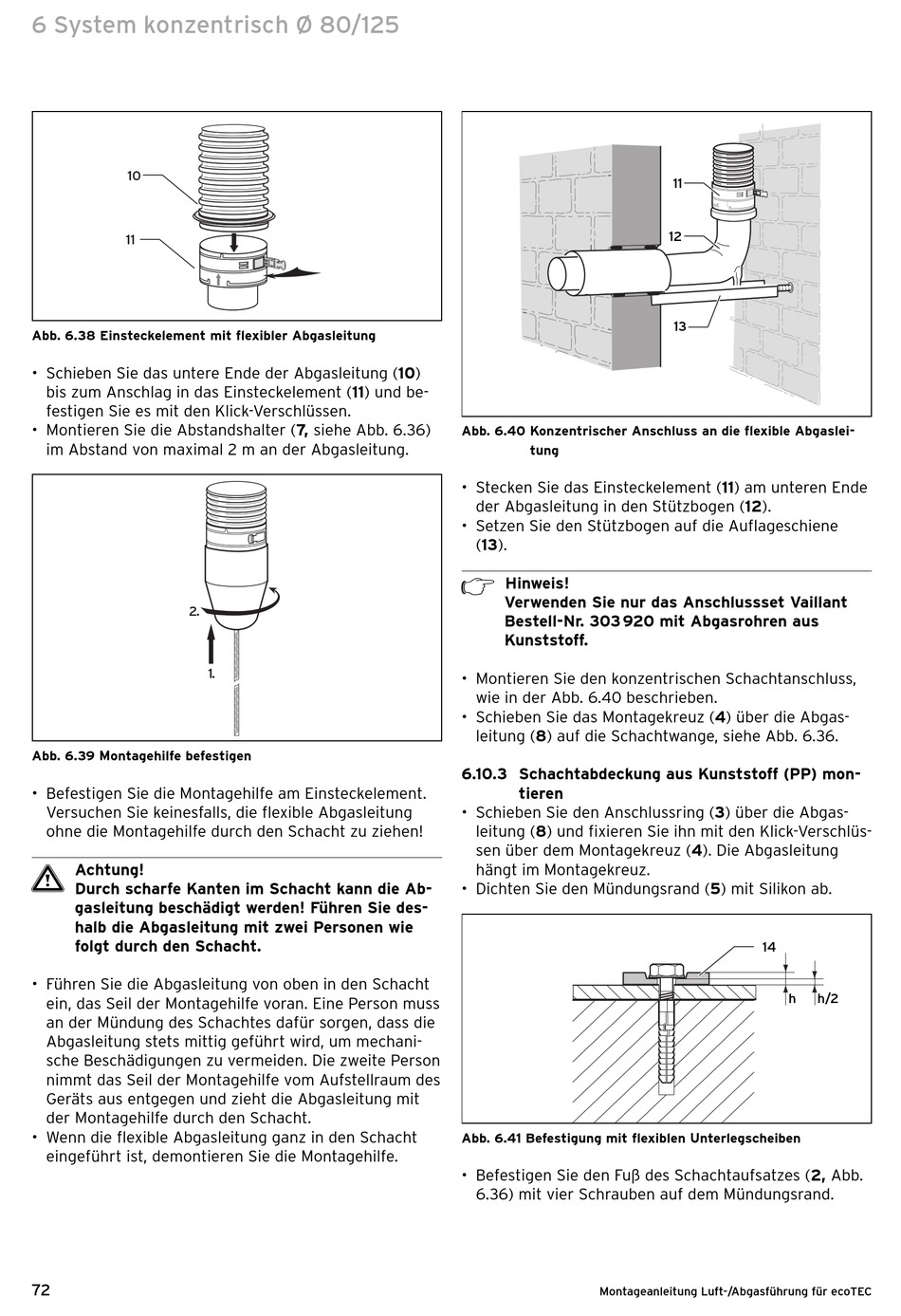

6 System konzentrisch Ø 80/125
10
11
Abb. 6.38 Einsteckelement mit flexibler Abgasleitung
• Schieben Sie das untere Ende der Abgasleitung (10)
bis zum Anschlag in das Einsteckelement (11) und be-
festigen Sie es mit den Klick-Verschlüssen.
• Montieren Sie die Abstandshalter (7, siehe Abb. 6.36)
im Abstand von maximal 2 m an der Abgasleitung.
2.
Abb. 6.39 Montagehilfe befestigen
• Befestigen Sie die Montagehilfe am Einsteckelement.
Versuchen Sie keinesfalls, die flexible Abgasleitung
ohne die Montagehilfe durch den Schacht zu ziehen!
Achtung!
a
Durch scharfe Kanten im Schacht kann die Ab-
gasleitung beschädigt werden! Führen Sie des-
halb die Abgasleitung mit zwei Personen wie
folgt durch den Schacht.
• Führen Sie die Abgasleitung von oben in den Schacht
ein, das Seil der Montagehilfe voran. Eine Person muss
an der Mündung des Schachtes dafür sorgen, dass die
Abgasleitung stets mittig geführt wird, um mechani-
sche Beschädigungen zu vermeiden. Die zweite Person
nimmt das Seil der Montagehilfe vom Aufstellraum des
Geräts aus entgegen und zieht die Abgasleitung mit
der Montagehilfe durch den Schacht.
• Wenn die flexible Abgasleitung ganz in den Schacht
eingeführt ist, demontieren Sie die Montagehilfe.
72
1.
Abb. 6.40 Konzentrischer Anschluss an die flexible Abgaslei-
tung
• Stecken Sie das Einsteckelement (11) am unteren Ende
der Abgasleitung in den Stützbogen (12).
• Setzen Sie den Stützbogen auf die Auflageschiene
(13).
h Hinweis!
Verwenden Sie nur das Anschlussset Vaillant
Bestell-Nr. 303 920 mit Abgasrohren aus
Kunststoff.
• Montieren Sie den konzentrischen Schachtanschluss,
wie in der Abb. 6.40 beschrieben.
• Schieben Sie das Montagekreuz (4) über die Abgas-
leitung (8) auf die Schachtwange, siehe Abb. 6.36.
6.10.3 Schachtabdeckung aus Kunststoff (PP) mon-
tieren
• Schieben Sie den Anschlussring (3) über die Abgas-
leitung (8) und fixieren Sie ihn mit den Klick-Verschlüs-
sen über dem Montagekreuz (4). Die Abgasleitung
hängt im Montagekreuz.
• Dichten Sie den Mündungsrand (5) mit Silikon ab.
Abb. 6.41 Befestigung mit flexiblen Unterlegscheiben
• Befestigen Sie den Fuß des Schachtaufsatzes (2, Abb.
6.36) mit vier Schrauben auf dem Mündungsrand.
Montageanleitung Luft-/Abgasführung für ecoTEC
11
12
13
14
h h/2
