6 System konzentrisch Ø 80/125
Hinweis!
h
Wird die Abgasleitung durch ein Schrägdach ge-
führt, muss die Abdichtung der Dachhaut
bauseits erfolgen.
6.13
Konzentrischer Anschluss an konzentrische
Abgasleitung Ø 80/125 im Schacht
h
Hinweis!
Beachten Sie die maximalen Rohrlängen, siehe
Kapitel 6.2.
6.13.1
Lieferumfang

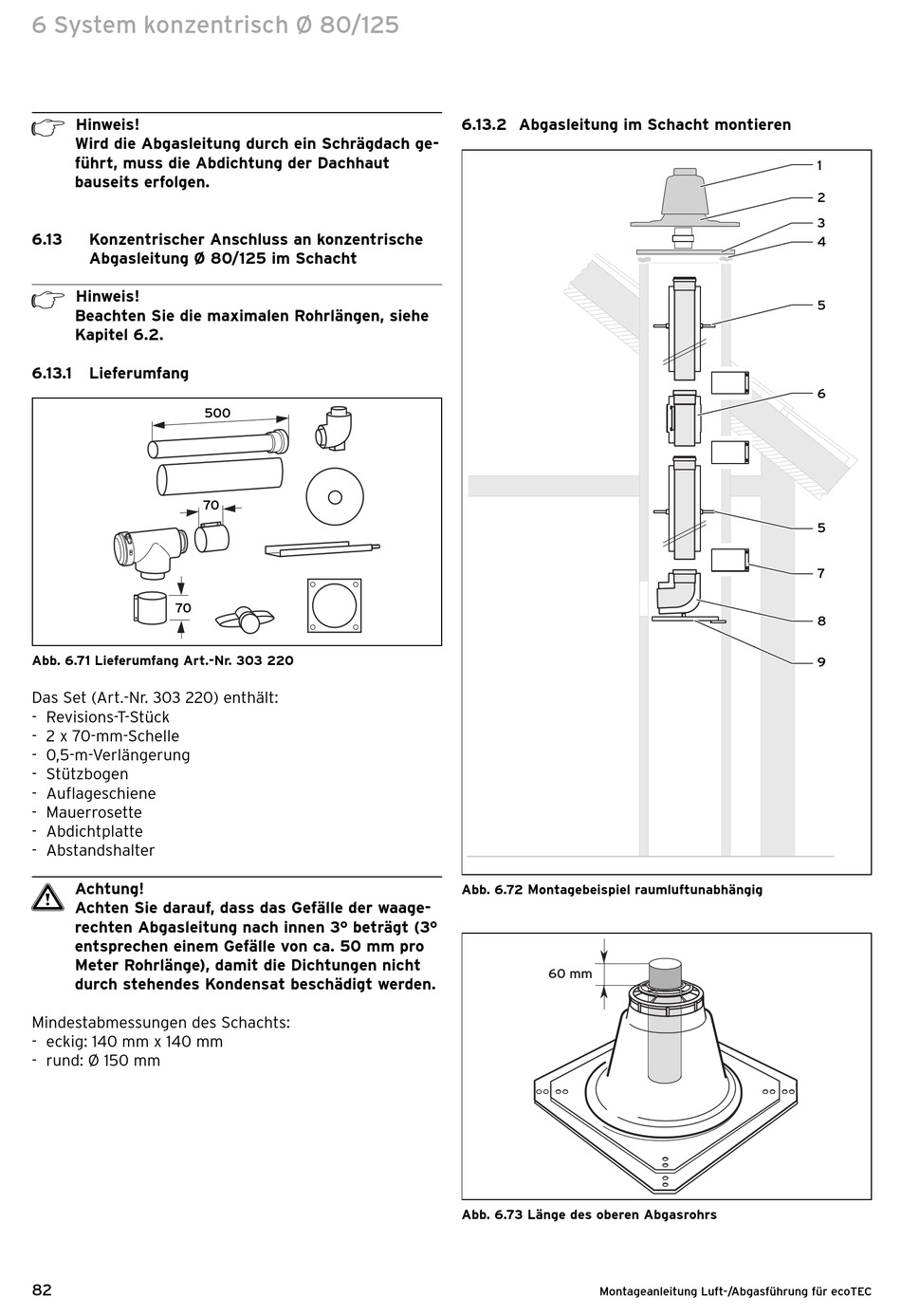

Abb. 6.71 Lieferumfang Art.-Nr. 303 220
Das Set (Art.-Nr. 303 220) enthält:
- Revisions-T-Stück
- 2 x 70-mm-Schelle
- 0,5-m-Verlängerung
- Stützbogen
- Auflageschiene
- Mauerrosette
- Abdichtplatte
- Abstandshalter
a
Achtung!
Achten Sie darauf, dass das Gefälle der waage-
rechten Abgasleitung nach innen 3° beträgt (3°
entsprechen einem Gefälle von ca. 50 mm pro
Meter Rohrlänge), damit die Dichtungen nicht
durch stehendes Kondensat beschädigt werden.
Mindestabmessungen des Schachts:
- eckig: 140 mm x 140 mm
- rund: Ø 150 mm
82
6.13.2 Abgasleitung im Schacht montieren
Abb. 6.72 Montagebeispiel raumluftunabhängig
60 mm
Abb. 6.73 Länge des oberen Abgasrohrs
Montageanleitung Luft-/Abgasführung für ecoTEC
1
2
3
4
5
6
5
7
8
9
