6.8.5 Raumluftabhängiger Betrieb
1
2

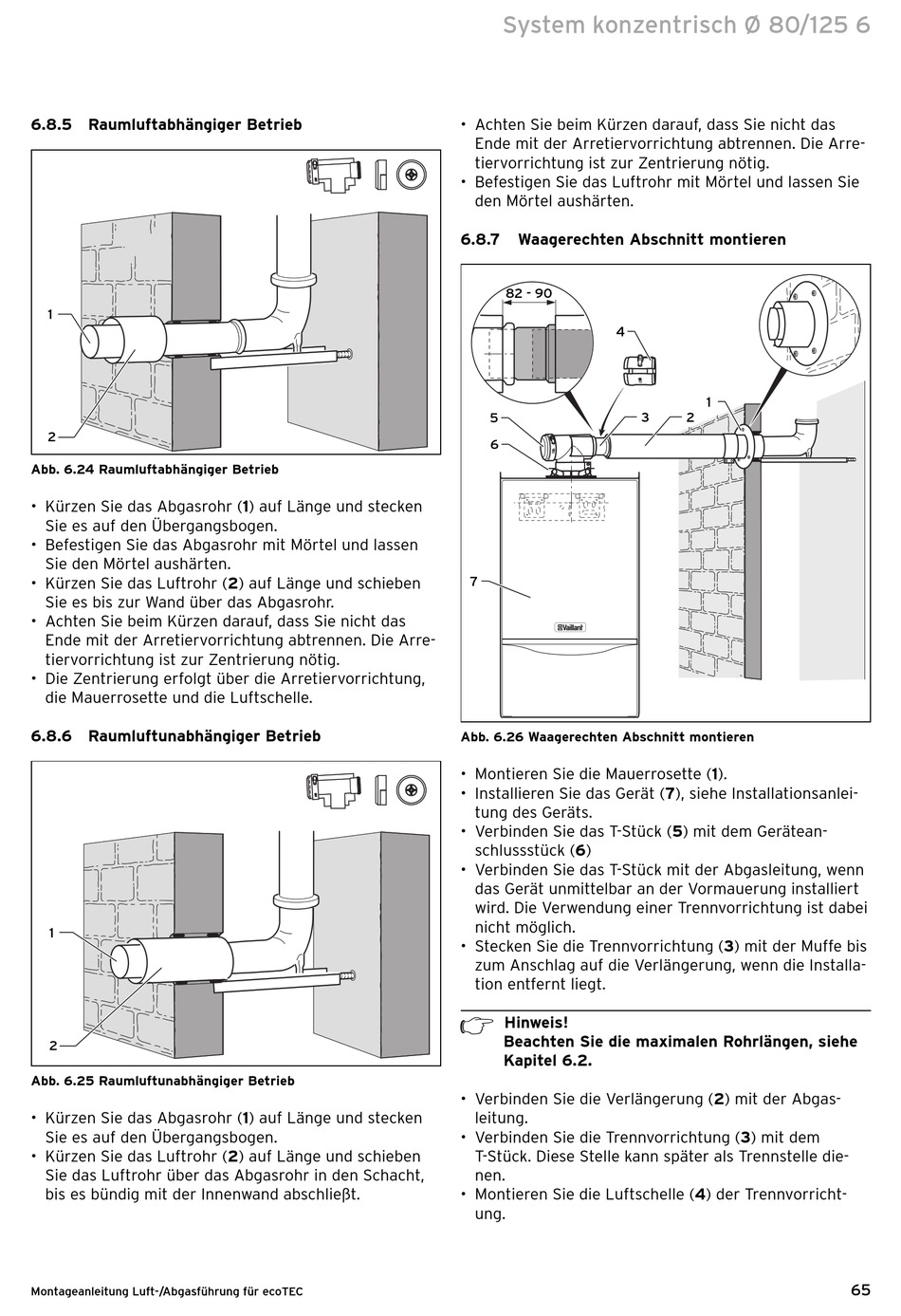

Abb. 6.24 Raumluftabhängiger Betrieb
• Kürzen Sie das Abgasrohr (1) auf Länge und stecken
Sie es auf den Übergangsbogen.
• Befestigen Sie das Abgasrohr mit Mörtel und lassen
Sie den Mörtel aushärten.
• Kürzen Sie das Luftrohr (2) auf Länge und schieben
Sie es bis zur Wand über das Abgasrohr.
• Achten Sie beim Kürzen darauf, dass Sie nicht das
Ende mit der Arretiervorrichtung abtrennen. Die Arre-
tiervorrichtung ist zur Zentrierung nötig.
• Die Zentrierung erfolgt über die Arretiervorrichtung,
die Mauerrosette und die Luftschelle.
6.8.6 Raumluftunabhängiger Betrieb
1
2
Abb. 6.25 Raumluftunabhängiger Betrieb
• Kürzen Sie das Abgasrohr (1) auf Länge und stecken
Sie es auf den Übergangsbogen.
• Kürzen Sie das Luftrohr (2) auf Länge und schieben
Sie das Luftrohr über das Abgasrohr in den Schacht,
bis es bündig mit der Innenwand abschließt.
Montageanleitung Luft-/Abgasführung für ecoTEC
System konzentrisch Ø 80/125 6
• Achten Sie beim Kürzen darauf, dass Sie nicht das
Ende mit der Arretiervorrichtung abtrennen. Die Arre-
tiervorrichtung ist zur Zentrierung nötig.
• Befestigen Sie das Luftrohr mit Mörtel und lassen Sie
den Mörtel aushärten.
6.8.7

Waagerechten Abschnitt montieren

82 - 90
4
5
6
7
Abb. 6.26 Waagerechten Abschnitt montieren
• Montieren Sie die Mauerrosette (1).
• Installieren Sie das Gerät (7), siehe Installationsanlei-
tung des Geräts.
• Verbinden Sie das T-Stück (5) mit dem Gerätean-
schlussstück (6)
• Verbinden Sie das T-Stück mit der Abgasleitung, wenn
das Gerät unmittelbar an der Vormauerung installiert
wird. Die Verwendung einer Trennvorrichtung ist dabei
nicht möglich.
• Stecken Sie die Trennvorrichtung (3) mit der Muffe bis
zum Anschlag auf die Verlängerung, wenn die Installa-
tion entfernt liegt.
Hinweis!
h
Beachten Sie die maximalen Rohrlängen, siehe
Kapitel 6.2.
• Verbinden Sie die Verlängerung (2) mit der Abgas-
leitung.
• Verbinden Sie die Trennvorrichtung (3) mit dem
T-Stück. Diese Stelle kann später als Trennstelle die-
nen.
• Montieren Sie die Luftschelle (4) der Trennvorricht-
ung.
1
3 2
