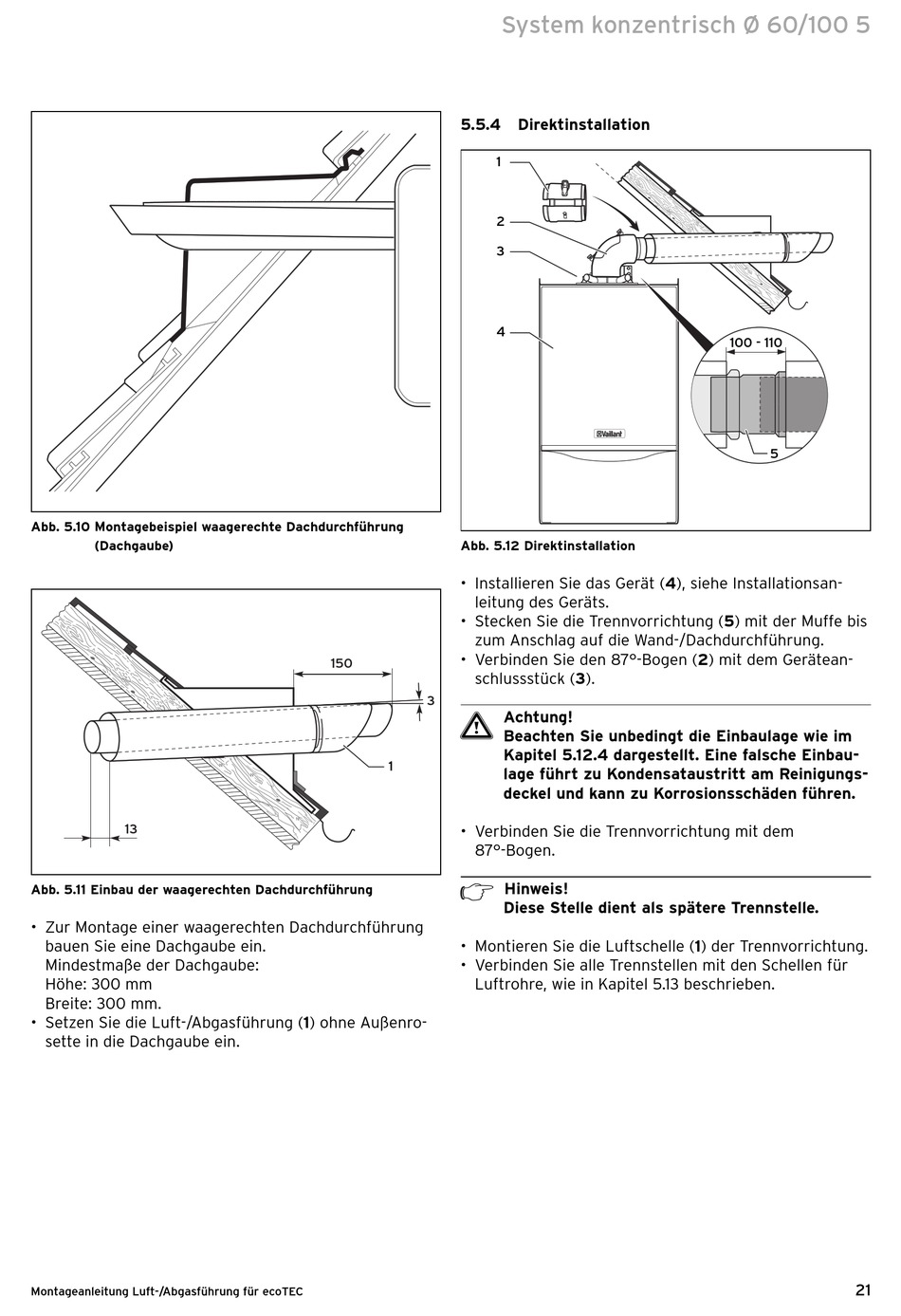

Abb. 5.10 Montagebeispiel waagerechte Dachdurchführung
(Dachgaube)
Abb. 5.11 Einbau der waagerechten Dachdurchführung
• Zur Montage einer waagerechten Dachdurchführung
bauen Sie eine Dachgaube ein.
Mindestmaße der Dachgaube:
Höhe: 300 mm
Breite: 300 mm.
• Setzen Sie die Luft-/Abgasführung (1) ohne Außenro-
sette in die Dachgaube ein.
Montageanleitung Luft-/Abgasführung für ecoTEC
System konzentrisch Ø 60/100 5
5.5.4

Direktinstallation

1
2
3
4
Abb. 5.12 Direktinstallation
• Installieren Sie das Gerät (4), siehe Installationsan-
leitung des Geräts.
• Stecken Sie die Trennvorrichtung (5) mit der Muffe bis
zum Anschlag auf die Wand-/Dachdurchführung.
• Verbinden Sie den 87°-Bogen (2) mit dem Gerätean-
schlussstück (3).
a Achtung!
Beachten Sie unbedingt die Einbaulage wie im
Kapitel 5.12.4 dargestellt. Eine falsche Einbau-
1
lage führt zu Kondensataustritt am Reinigungs-
deckel und kann zu Korrosionsschäden führen.
• Verbinden Sie die Trennvorrichtung mit dem
87°-Bogen.
h Hinweis!
Diese Stelle dient als spätere Trennstelle.
• Montieren Sie die Luftschelle (1) der Trennvorrich tung.
• Verbinden Sie alle Trennstellen mit den Schellen für
Luftrohre, wie in Kapitel 5.13 beschrieben.
100 - 110
