6 System konzentrisch Ø 80/125
6.11.2 Flexible Abgasleitung Ø 100 montieren
1
2
3
4
5
6
7
7
10
12
13

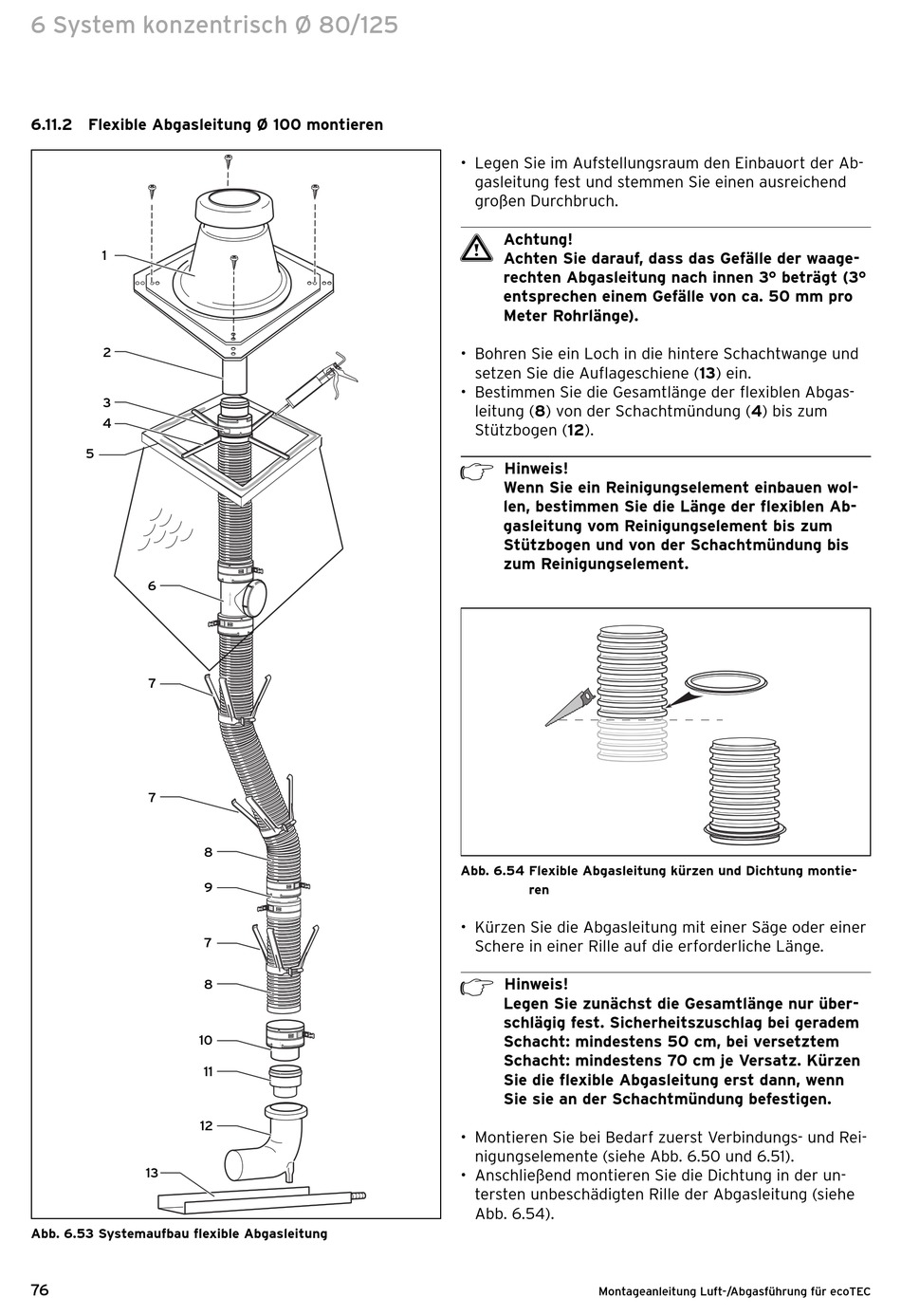

Abb. 6.53 Systemaufbau flexible Abgasleitung
76
8
9
7
8
11
• Legen Sie im Aufstellungsraum den Einbauort der Ab-
gasleitung fest und stemmen Sie einen ausreichend
großen Durchbruch.
a Achtung!
Achten Sie darauf, dass das Gefälle der waage-
rechten Abgasleitung nach innen 3° beträgt (3°
entsprechen einem Gefälle von ca. 50 mm pro
Meter Rohrlänge).
• Bohren Sie ein Loch in die hintere Schachtwange und
setzen Sie die Auflageschiene (13) ein.
• Bestimmen Sie die Gesamtlänge der flexiblen Abgas-
leitung (8) von der Schachtmündung (4) bis zum
Stützbogen (12).
h Hinweis!
Wenn Sie ein Reinigungselement einbauen wol-
len, bestimmen Sie die Länge der flexiblen Ab-
gasleitung vom Reinigungselement bis zum
Stützbogen und von der Schachtmündung bis
zum Reinigungselement.
Abb. 6.54 Flexible Abgasleitung kürzen und Dichtung montie-
ren
• Kürzen Sie die Abgasleitung mit einer Säge oder einer
Schere in einer Rille auf die erforderliche Länge.
h Hinweis!
Legen Sie zunächst die Gesamtlänge nur über-
schlägig fest. Sicherheitszuschlag bei geradem
Schacht: mindestens 50 cm, bei versetztem
Schacht: mindestens 70 cm je Versatz. Kürzen
Sie die flexible Abgasleitung erst dann, wenn
Sie sie an der Schachtmündung befestigen.
• Montieren Sie bei Bedarf zuerst Verbindungs- und Rei-
nigungselemente (siehe Abb. 6.50 und 6.51).
• Anschließend montieren Sie die Dichtung in der un-
tersten unbeschädigten Rille der Abgasleitung (siehe
Abb. 6.54).
