5.2.3. Setup im Master/Slave-Modus
Der Pixel Controller unterstützt den Master/Slave-Steuerungsmodus. Sie können den Pixelstrip 20/40 (max.
4 m pro Ausgang), den Pixeltube 16/32 (max. 5 m pro Ausgang) oder Pixel Dots (max. 40 Stück pro
Ausgang) an den Pixel Controller anschließen. Im folgenden Beispiel sind Pixelstrips 40 an den Pixel
Controller angeschlossen.
Führen Sie die folgenden Schritte durch, um mehrere Geräte in einem Master/Slave-Setup anzuschließen:
Verbinden Sie den DMX-Ausgang des ersten Geräts über ein 3-/5-poliges DMX-Kabel mit dem DMX-
Eingang des zweiten Geräts.
Verbinden Sie die gewünschte Anzahl an Geräten auf diese Weise, wie in Abb. 08 gezeigt.
Schließen Sie einen DMX-Endstecker (120 Ω Widerstand) an den DMX-Ausgang des letzten Geräts im
Setup an.
Richten Sie das erste Gerät an der Datenübertagungsleitung als Mastergerät ein. Siehe 6.6.3.6.
Slave-Modus (Slave) auf Seite 30 für weitere Informationen.
Stellen Sie alle verbleibenden Geräte als Slavegeräte ein. Siehe 6.6.3.6. Slave-Modus (Slave) auf
Seite 31 für weitere Informationen.
Produktcode: 44510
16

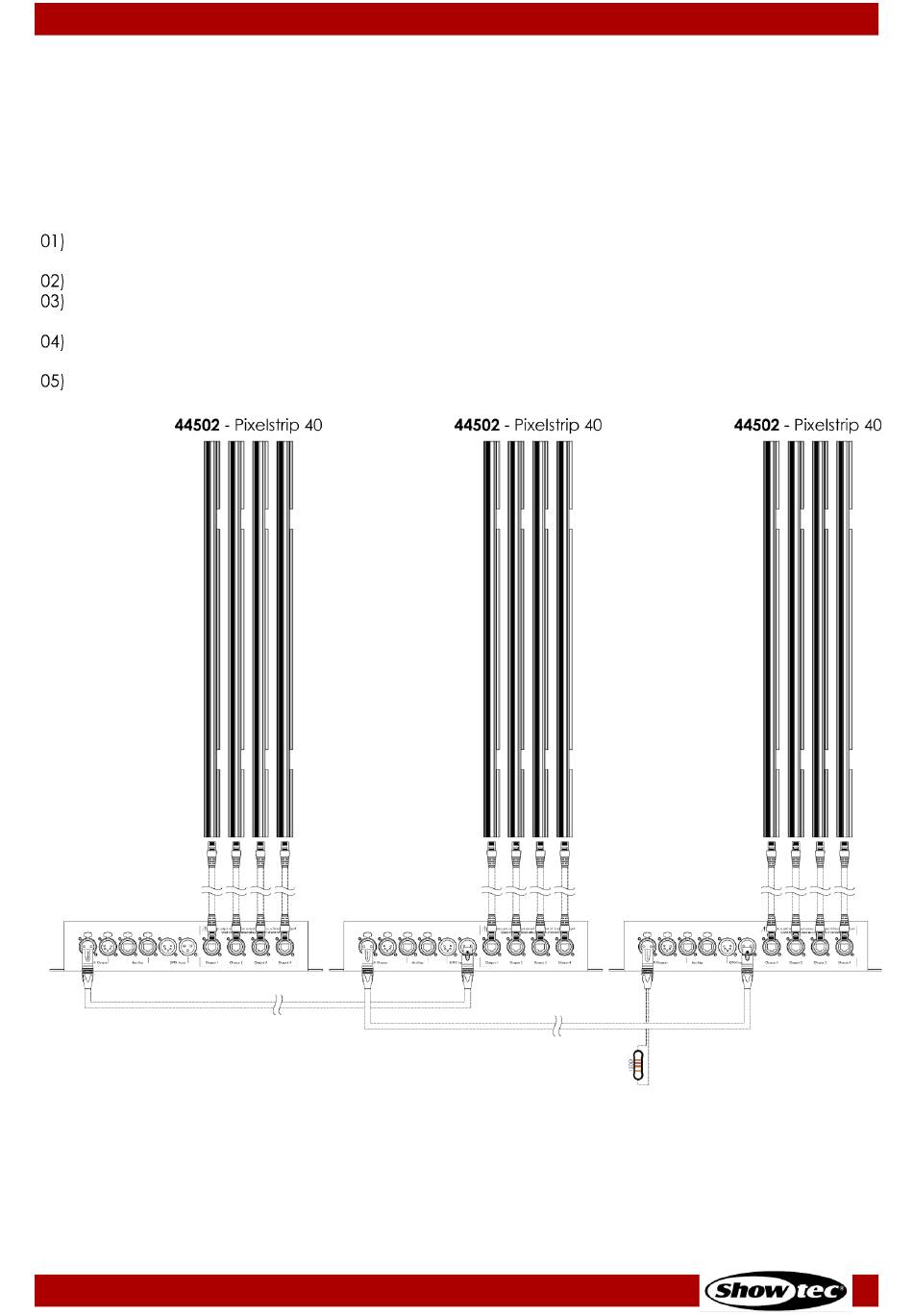

Abb. 08
