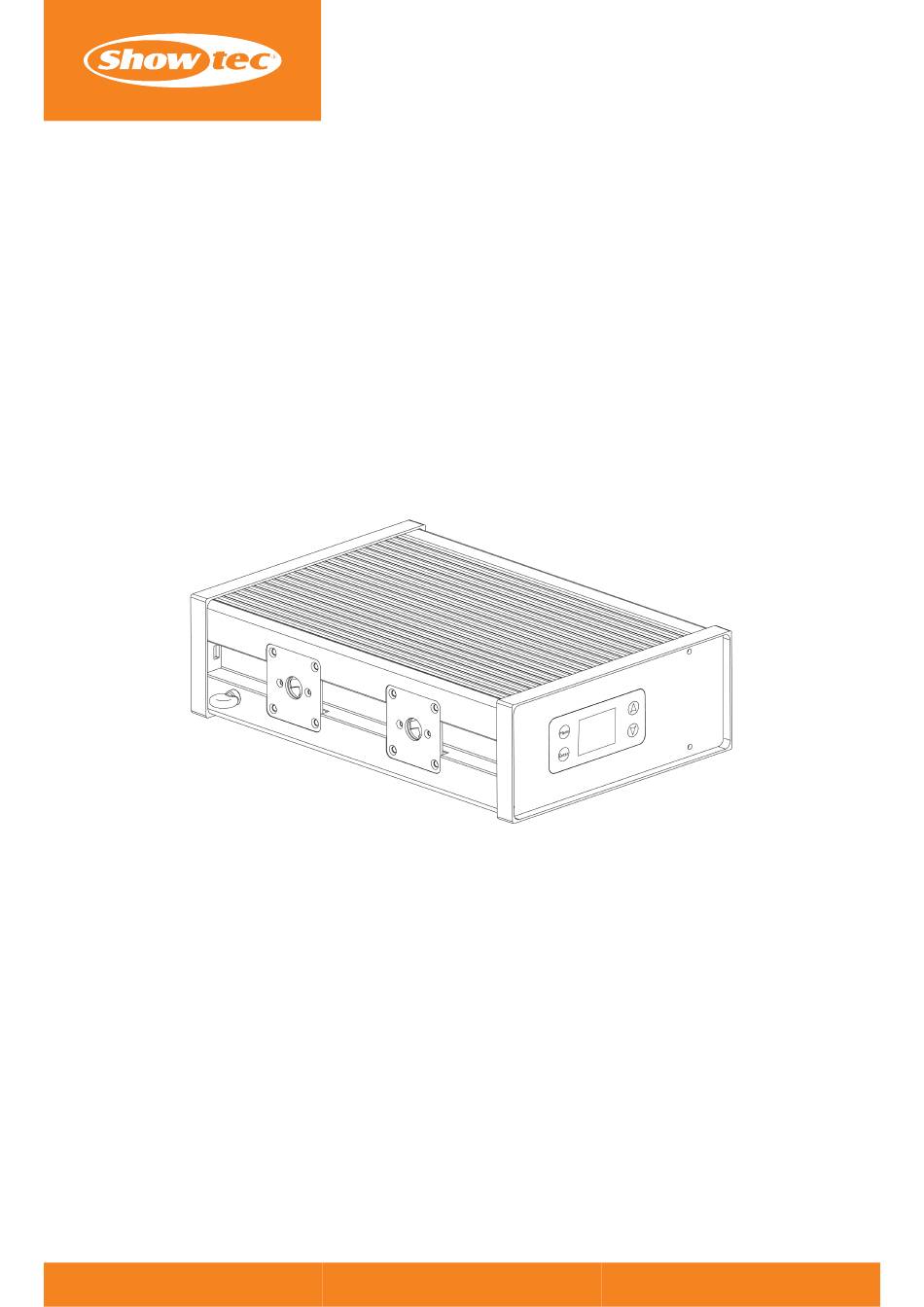

- Seite 1 BEDIENUNGSANLEITUNG DEUTSCH V1.0 IP Pixel Controller Produktcode: 44511 Für IP Pixelstrip 40/80...
- Seite 2 IP Pixel Controller Vorwort Vielen Dank, dass Sie dieses Showtec Produkt gekauft haben. Der Zweck dieser Bedienungsanleitung ist es, Anweisungen für den korrekten und sicheren Gebrauch dieses Produkts zu geben. Bewahren Sie das Benutzerhandbuch zum Nachlesen auf, da es ein wesentlicher Bestandteil des Produkts ist.
-
Seite 3: Inhaltsverzeichnis
IP Pixel Controller Inhaltsverzeichnis 1. Einführung ............................ - Seite 4 IP Pixel Controller 6.6.3.2. Abschnitt ........................
-
Seite 5: Einführung
1.2. Verwendungszweck Dieses Gerät ist für den professionellen Gebrauch als ein IP Pixel Controller bestimmt. Es kann als für Innen- und Außenbereich installiert werden. Dieses Gerät ist nicht für Haushalte geeignet. Jede andere Verwendung, die nicht unter der bestimmungsgemäßen Verwendung aufgeführt ist, wird als nicht bestimmungsgemäße und falsche Verwendung angesehen. -
Seite 6: Textkonventionen
IP Pixel Controller 1.4. Textkonventionen In der gesamten Bedienungsanleitung werden die folgenden Textkonventionen verwendet: • • Buttons: Alle Buttons sind fett gedruckt, zum Beispiel „Drücken Sie die AUF/AB-Buttons” • • Referenzen: Hinweise auf Teile des Geräts sind fett gedruckt, zum Beispiel: „Drehen Sie den Einstellgriff (05)”. -
Seite 7: Sicherheit
IP Pixel Controller Sicherheit Wichtig Lesen und befolgen Sie die Anweisungen in dieser Bedienungsanleitung, bevor Sie das Produkt installieren, betreiben oder warten. Der Hersteller übernimmt keine Haftung für Schäden, die durch die Nichtbeachtung dieser Anleitung entstehen. 2.1. Warnungen und Sicherheitshinweise GEFAHR Gefahr für Kinder... - Seite 8 Dieses Gerät darf nur für den Zweck verwendet werden, für den es bestimmt ist. Dieses Gerät ist für den Einsatz als ein IP Pixel Controller konzipiert. Jede unsachgemäße Verwendung kann zu gefährlichen Situationen führen und Verletzungen und Sachschäden zur Folge haben.
-
Seite 9: Anforderungen An Den Nutzer
IP Pixel Controller 2.2. Anforderungen an den Nutzer Dieses Produkt kann von Laien verwendet werden. Die Wartung kann von Laien durchgeführt werden. Die Installation und Instandhaltung darf nur von unterwiesenen oder fachkundigen Personen durchgeführt werden. Wenden Sie sich für weitere Informationen an Ihren Highlite International-Händler. -
Seite 10: Beschreibung Des Geräts
Beschreibung des Geräts Der Showtec IP Pixel Controller ist eine IP65-zertifizierte Steuereinheit für den IP Pixelstrip 40 und IP Pixelstrip 80. Jeder der vier Ausgänge kann bis zu 4 Meter IP Pixelstrips steuern, insgesamt also maximal 16 Meter. Das Gerät akzeptiert die Protokolle DMX, Art-Net, sACN und Kling-Net. -
Seite 11: Beschreibung Des Produkts
IP Pixel Controller 3.4. Beschreibung des Produkts Modell: IP Pixel Controller Steuerung und Programmierung: Art-Net / Eingebautes Programm / DMX / Kling-Net / Manuell / Master- Kontrollmodus Slave / RDM DMX-Kanäle 8 / 12 / 120 / 240 / 360 / 480 / 720 / 960 / 1440 / 1920 / 2880 / 3840 ... -
Seite 12: Abmessungen
IP Pixel Controller 3.5. Abmessungen Installation 4.1. Sicherheitshinweise für die Installation WARNUNG Eine falsche Installation kann zu schweren Verletzungen und Sachschäden führen. Wenn Traversensysteme verwendet werden, darf die Installation nur von unterwiesenen oder fachkundigen Personen durchgeführt werden. Befolgen Sie alle geltenden europäischen, nationalen und lokalen Sicherheitsvorschriften für das Aufrüsten und für Traversen. -
Seite 13: Takelage
IP Pixel Controller 4.4. Takelage Das Gerät kann auf einer ebenen Fläche aufgestellt oder in beliebiger Ausrichtung an einer Traverse oder einer anderen Aufrüstungsstruktur befestigt werden. Vergewissern Sie sich, dass alle Lasten innerhalb der vorgegebenen Grenzen der tragenden Struktur liegen. -
Seite 14: Anschluss An Die Stromversorgung
Verbinden Sie nicht mehr Geräte mit einer Stromverbindung als die maximal empfohlene Anzahl. Maximal empfohlene Anzahl von Geräten: • • bei 100-120 V: 2 Geräte IP Pixel Controller • • bei 200-240 V: 4 Geräte IP Pixel Controller Produktcode: 44511... -
Seite 15: Einrichtung
5.2. Einrichtungsbeispiel Der IP Pixel Controller kann 4 Meter IP Pixelstrip-Geräte pro Ausgang steuern, also insgesamt 16 Meter pro IP Pixel Controller. Die maximale Kabellänge vom IP Pixel Controller bis zum ersten IP Pixelstrip beträgt 20 Meter. Die maximale Kabellänge vom IP Pixel Controller bis zum letzten IP Pixelstrip in einer Kette beträgt 30 Meter. -
Seite 16: Dmx-Anschluss
Sie benötigen eine serielle DMX-Datenverbindung, um Lichtshows von einem oder mehreren Geräten mit einem DMX-512-Steuereinheit zu steuern. IP Pixel Controller hat 5-polig DMX-Signal IN- und OUT-Anschlüsse. Die Pinbelegung ist wie folgt: Pin 1 (Masse), Pin 2 (-), Pin 3 (+), Pin 4 (N/C), Pin 5 (N/C). -
Seite 17: Master/Slave-Einrichtung
IP Pixel Controller 5.3.3. Master/Slave-Einrichtung Der IP Pixel Controller unterstützt den Master/Slave-Steuerungsmodus. Um mehrere Geräte in einer Master/ Slave-Konfiguration zu verbinden, befolgen Sie die folgenden Schritte: 01) Verbinden Sie den DMX OUT-Anschluss des ersten Geräts mit dem DMX IN-Anschluss des zweiten Geräts mit einem 5-polig DMX-Kabel. -
Seite 18: Dmx-Verknüpfung
5.3.5. DMX-Adressierung Bei einer Einrichtung mit mehreren Geräten müssen Sie sicherstellen, dass Sie die DMX-Startadresse jedes Geräts richtig einstellen. Der IP Pixel Controller verfügt über zwei Betriebsmodi: 8-Kanal-Modus (8 Kanäle) und 12-Kanal- Modus (12 Kanäle). Wenn Sie mehrere Geräte an eine Datenverbindung anschließen und sie z. B. im 12-Kanal-Modus verwenden möchten, befolgen Sie die folgenden Schritte:... -
Seite 19: Ethernet-Verbindung
IP Pixel Controller 5.4. Ethernet-Verbindung 5.4.1. Art-Net/sACN-Protokoll Art-Net ist ein Protokoll, das TCP/IP verwendet, um eine große Menge an DMX-512-Daten über ein Ethernet- Netzwerk zu übertragen. Art-Net 4 kann bis zu 32768 Universen unterstützen. Art-Net™ wurde von Artistic Licence Holdings Ltd. entwickelt und unterliegt dem Copyright von Artistic Licence Holdings Ltd. -
Seite 20: Art-Net/Sacn/Kling-Net Verknüpfung
IP Pixel Controller 5.4.3. Art-Net/sACN/Kling-Net Verknüpfung Um mehrere Geräte an eine Art-Net/sACN-Datenverbindung anzuschließen, folgen Sie den nachstehenden Schritten: 01) Verwenden Sie ein CAT-5E/CAT-6-Kabel, um den RJ45-Anschluss des Computers/Lichtsteuergeräts mit einem der RJ45-Anschlüsse des ersten Geräts zu verbinden. 02) Verbinden Sie den zweiten RJ45-Anschluss des ersten Geräts mit dem ersten RJ45-Anschluss des zweiten Geräts mit einem CAT-5E/CAT-6-Kabel. -
Seite 21: Sacn-Einstellungen
02) Setzen Sie die IP-Adresse Ihrer Computer-/Lichtsteuereinheit auf 10.x.x.x. und das Subnetz auf 255.0.0.0. Auf IP Pixel Controller sind keine weiteren Netzwerkeinstellungen erforderlich. 03) Stellen Sie den Kling-Net Modus des IP Pixel Controller im Modus-Menü (siehe 6.6.3. Modus auf Seite 30) ein. -
Seite 22: Betrieb
Dieses Gerät darf nur für den Zweck verwendet werden, für den es bestimmt ist. Dieses Gerät ist für den professionellen Gebrauch als ein IP Pixel Controller bestimmt. Es kann als für Innen- und Außenbereich verwendet werden. Dieses Gerät ist nicht für Haushalte geeignet. -
Seite 23: Abschnittskontrollmodus
6.6.3.6. Klingnet auf Seite 33) einen Kling-Net-Modus aus. 6.2.1. Abschnittskontrollmodus Im Abschnittskontrollmodus steuert der IP Pixel Controller die Pixel der angeschlossenen IP Pixelstrip-Geräte in Gruppen von 2, 4 oder 8 Pixeln. Gehen Sie wie folgt vor, um den Abschnittskontrollmodus zu verwenden: 01) Wählen Sie den Abschnitt im Modus-Menü... -
Seite 24: Rgb-Modus
IP Pixel Controller 6.2.1.1. 10x RGB-Modus Die folgenden Tabellen zeigen das DMX-Universum und die Startadressen, wenn sich der IP Pixel Controller im 10x RGB-Modus befindet. Der IP Pixel Controller ist mit 4 Metern Ausgangsgeräten pro Ausgang verbunden. Zähler 1 (80 Pixel) Zähler 2 (80 Pixel) -
Seite 25: Rgb-Modus
IP Pixel Controller 6.2.1.2. 20x RGB-Modus Die folgenden Tabellen zeigen die DMX-Universen und Startadressen, wenn sich d IP Pixel Controller im 20x RGB- Modus befindet. Der IP Pixel Controller ist mit 4 Metern Ausgangsgeräten pro Ausgang verbunden. Zähler 1 (80 Pixel) Zähler 2 (80 Pixel) -
Seite 26: Rgb-Modus
IP Pixel Controller 6.2.1.3. 40x RGB-Modus Die folgenden Tabellen zeigen die DMX-Universen und Startadressen, wenn sich der IP Pixel Controller im 40x RGB-Modus befindet. Der IP Pixel Controller ist mit 4 Metern Ausgangsgeräten pro Ausgang verbunden. Zähler 1 (80 Pixel) Zähler 2 (80 Pixel) -
Seite 27: Pixel Freak Modus
IP Pixel Controller 6.2.2. Pixel Freak Modus Im Pixel Freak Modus steuert der IP Pixel Controller jede LED der angeschlossenen IP Pixelstrip Geräte einzeln an. Um den Pixel Freak Modus zu verwenden, gehen Sie wie folgt vor: 01) Wählen Sie die Kanalkonfiguration für den Pixel Freak Modus für Art-Net (siehe 6.6.3.4. -
Seite 28: Bedienfeld
6.4. Inbetriebnahme Beim Einschalten zeigt das Display einen Startbildschirm mit dem Logo Showtec und dem Namen des Geräts: Unmittelbar danach zeigt das Display den Startbildschirm an. Der Startbildschirm gibt beispielsweise Auskunft über die zugewiesenen Adressen und den Steuerungsmodus des Gerätes: Drücken Sie die MENU-Taste, um das Hauptmenü... -
Seite 29: Menü-Übersicht
IP Pixel Controller 6.5. Menü-Übersicht Stufe 1 Stufe 2 Stufe 3 Stufe 4 Adresse (siehe 6.6.1. Adresse auf Seite 29) DMX-Adresse 001-505 Manuell Manuell/DHCP DHCP Netzwerk (siehe 6.6.2. Netzwerk auf Seite 30) IP-Adresse Netzmaske 80Pix/1Mtr 160Pix/2Mtr SetOutput 240Pix/2Mtr 320Pix/4Mtr 10x RGB /Mtr... -
Seite 30: Optionen Im Hauptmenü
IP Pixel Controller Bildschirmhelligkeit 100% Soft-Version Display invertieren NEIN Werksreset NEIN 6.6. Optionen im Hauptmenü Das Hauptmenü bietet die folgenden Optionen: Adresse Netzwerk Modus Vorschuss 01) Drücken Sie die AUF/AB-Tasten, um durch das Menü zu navigieren. -
Seite 31: Netzwerk
IP Pixel Controller 6.6.2. Netzwerk In diesem Menü können Sie die Netzwerkeinstellungen anpassen. 01) Drücken Sie die AUF/AB-Tasten, um durch die folgenden Optionen zu blättern: • • Manuell/DHCP: Stellen Sie die Konfiguration der IP-Adresse manuell oder automatisch über einen Netzwerkserver (DHCP) ein •... -
Seite 32: Ausgang Einstellen
IP Pixel Controller 6.6.3.1. Ausgang einstellen In diesem Untermenü können Sie die Ausgabelänge für Ausgabegeräte einstellen. 01) Drücken Sie die Tasten AUF/AB, um durch die Optionen zu blättern. 02) Drücken Sie den EINGABE-Taste, um die Auswahl zu bestätigen. 6.6.3.2. Abschnitt In diesem Untermenü... -
Seite 33: Artnet
IP Pixel Controller 6.6.3.4. Artnet In diesem Untermenü können Sie die Art-Net-Einstellungen des Geräts konfigurieren. 01) Drücken Sie die Tasten AUF/AB, um durch die Optionen zu blättern. • • Universum: Das Art-Net-Universum festlegen • • 8CH: Das Gerät wird im 8-Kanal-Modus gesteuert •... -
Seite 34: Klingnet
01) Drücken Sie die Tasten AUF/AB, um durch die Optionen zu blättern: • • 0,5 Mtr: Die Arkaos-Steuerungssoftware zeigt maximal 32 ID's für jede IP Pixel Controller • • 1 Mtr: Die Arkaos-Steuersoftware zeigt maximal 16 ID's für jede IP Pixel Controller •... -
Seite 35: Slave
IP Pixel Controller 6.6.3.7. Slave In diesem Untermenü können Sie das Gerät als Master- oder Slave-Gerät (siehe 5.3.3. Master/Slave-Einrichtung auf Seite 16) konfigurieren. 01) Drücken Sie die Tasten AUF/AB, um eine der Optionen auszuwählen: • • NEIN: Das Gerät fungiert als Master-Gerät oder als eigenständiges Gerät •... -
Seite 36: Manuell
IP Pixel Controller 6.6.3.9. Manuell In diesem Untermenü können Sie die Ausgabeeinstellungen des Geräts manuell konfigurieren. 01) Drücken Sie die Tasten AUF/AB, um durch die Optionen zu blättern. • • Dimmer: Stellt den Dimmer-Modus ein (000-255) • • Stroboskop: Stellt den Stroboskop-Modus ein (000-255) •... -
Seite 37: Dmx-Kanäle
IP Pixel Controller 6.7. DMX-Kanäle 8CH 12CH Beschreibung Wert Anmerkungen Dimmer 000-255 Von niedriger bis hoher Intensität (0-100%) Stroboskop 000-255 Stroboskop, von niedriger bis hoher Frequenz (0-20 Hz) 000-255 0-100% Grün 000-255 0-100% Blau 000-255 0-100% 000-015 016–023 Programm 1 024–031 Programm 2 032–039 Programm 3... -
Seite 38: Unterstützte Rdm-Pid (Parameter-Ids)
IP Pixel Controller 6.8. RDM-Informationen Dieses Gerät unterstützt RDM (siehe 6.8.2. Unterstützte RDM-PID (Parameter-IDs)). 6.8.1. RDM-Details • • Responder-ID: 29B4:0E1xxxxx • • Hersteller-ID: Showtec (Highlite International B.V.) • • Herstelleretikett: Showtec • • Modellbeschreibung: IP Pixel Controller • • Modell-ID: 225 (0E1 hexadezimal) •... -
Seite 39: Fehlersuche
IP Pixel Controller Fehlersuche Diese Anleitung zur Fehlerbehebung enthält Lösungen für Probleme, die von einem Laien umgesetzt werden können. Das Gerät enthält keine vom Benutzer zu wartenden Teile. Unerlaubte Änderungen am Gerät führen zum Erlöschen der Garantie. Solche Änderungen können zu Verletzungen und Sachschäden führen. -
Seite 40: Wartung
IP Pixel Controller Wartung 8.1. Sicherheitshinweise für die Wartung GEFAHR Stromschlag durch gefährliche Spannung im Inneren Unterbrechen Sie die Stromzufuhr vor der Wartung oder Reinigung. 8.2. Vorbeugende Wartung Achtung Überprüfen Sie das Gerät vor jedem Gebrauch visuell auf eventuelle Mängel. -
Seite 41: Abbau, Transport Und Lagerung
IP Pixel Controller Abbau, Transport und Lagerung 9.1. Anleitung zum Abbau WARNUNG Ein unsachgemäßer Abbau kann zu schweren Verletzungen und Sachschäden führen. • • Lassen Sie das Gerät abkühlen, bevor Sie es ausbauen. • • Trennen Sie vor dem Abbau die Stromzufuhr. - Seite 42 IP Pixel Controller Produktcode: 44511...
- Seite 43 IP Pixel Controller Produktcode: 44511...
- Seite 44 Showtec ist eine Marke von Highlite International B.V.
