HANDBUCH
DEUTSCH
Quick DMX Rack
V1
Bestellnummer: 50054
Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für SHOWTEC Quick DMX Rack V1

  • Seite 1 HANDBUCH DEUTSCH Quick DMX Rack Bestellnummer: 50054 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
  • Seite 2: Inhaltsverzeichnis

    Quick DMX Rack Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Netzanschlüsse ................................4 Rückgabe ..................................5 Reklamationen ................................5 Beschreibung des Geräts ..............................6 Vorderseite ..................................6 Rückseite ..................................6 Installation ................................... 6 Setup und Betrieb ................................7 Stromauswahlschalter ..............................
  • Seite 3: Warnung

    Quick DMX Rack Warnung Auspacken Packen Sie das Produkt bitte direkt nach dem Erhalt aus und überprüfen Sie es auf Vollständigkeit und Unversehrtheit. Falls Sie Transportschäden an einem oder mehreren Teilen des Produkts oder der Verpackung feststellen, benachrichtigen Sie bitte unverzüglich den Verkäufer und heben Sie das Verpackungsmaterial für eine spätere Überprüfung auf.
  • Seite 4  Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler.  Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden.
  • Seite 5: Bestimmungsgemäßer Gebrauch

    Quick DMX Rack Bestimmungsgemäßer Gebrauch Este sistema no está diseñado para funcionar de forma permanente. Die Einhaltung regelmäßiger Betriebspausen erhöht die Lebensdauer des Systems. Wenn das Gerät nicht so verwendet wird wie in dieser Anleitung beschrieben, könnte es Schaden nehmen und die Garantie erlischt. Jegliche unsachgemäße Verwendung führt zu Risiken wie z.
  • Seite 6: Rückgabe

    Quick DMX Rack Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung.
  • Seite 7: Beschreibung Des Geräts

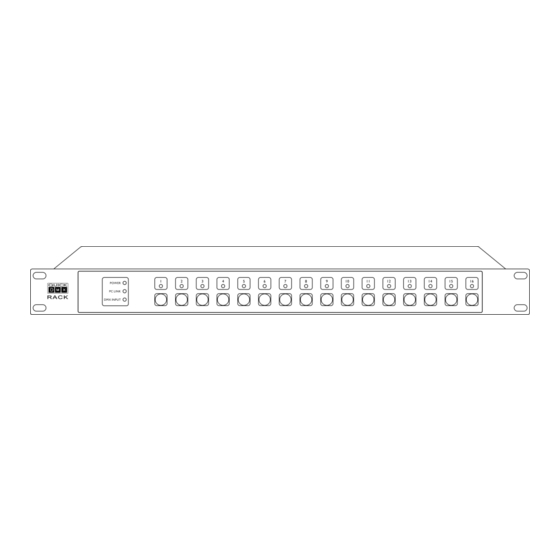

    Quick DMX Rack Beschreibung des Geräts Funktionen Das Showtec Quick DMX Rack ist eine selbstständige Schnittstelle, die bis zu 16 unterschiedliche DMX- Dateien speichern kann. Dadurch ist das Gerät besonders für feste Installationen geeignet. Für die Bearbeitung von DMX-Dateien ist die Verbindung mit der Quick DMX Software nötig.
  • Seite 8: Setup Und Betrieb

    Quick DMX Rack Setup und Betrieb Befolgen Sie die unten stehenden Anweisungen, da Sie zum empfohlenen Betriebsmodus gehören. Versichern Sie sich immer, dass das Gerät für die örtliche Netzspannung geeignet ist (siehe Technische Daten), bevor Sie es an das Stromnetz anschließen. Ein für 120 V ausgelegtes Gerät darf nicht an eine Netzspannung von 230 V angeschlossen werden und umgekehrt.
  • Seite 9 Quick DMX Rack 05) Klicken Sie auf den Tab „StandAlone“. Auf dem Bildschirm erscheint nun: 06) Klicken Sie auf eine der Zahlen (1-16), um die gewünschte Memory-Taste auszuwählen. 07) Klicken Sie mit der rechten Maustaste auf die Zeitachse und klicken Sie dann auf „Add light scene“, „Add Generator scene“...
  • Seite 10 Quick DMX Rack 08) Wählen Sie die zuvor erstellte DMX-Datei aus. Sie erscheint nun auf der Zeitachse: 09) Sie können nun die Szene mit der Maus entlang der Zeitachse verschieben. 10) Bearbeiten Sie die folgenden Optionen:  Zonen: Das Quick DMX Rack behandelt die programmierten DMX-Dateien nach dem LTP-Prinzip (Latest Takes Priority/letzte Datei hat Priorität).
  • Seite 11: Zuordnen Von Dmx-Eingängen

    Quick DMX Rack 13) Drücken Sie eine gewünschte Memory-Taste 1-16 (02), um die programmierten Szenen/Chases zu starten. Beginnen Sie beim Zuordnen der DMX-Dateien zu den Memory-Tasten immer mit Taste 1 und fahren Sie dann mit den Tasten 2, 3, 4 ... 16 fort. Es wird NICHT EMPFOHLEN, die DMX-Dateien in zufälliger Reihenfolge zuzuordnen.
  • Seite 12 Quick DMX Rack 05) Geben Sie unter „Outputs“ die Zahl der Kanäle ein, deren Ausgabe durch den ausgewählten Fader ausgelöst werden soll. 06) Klicken Sie auf „Add“, um das Patch zu erstellen (z. B. Fader 1 sollte die DMX-Kanäle1, 2, 3, 4, 5, 6 und 7 aktivieren).
  • Seite 13: Steuerungsmodi

    Quick DMX Rack Steuerungsmodi DMX-Steuerung 01) Bringen Sie das Gerät in einem 19-Zoll-Rack an. 02) Verbinden Sie das Quick DMX Rack und andere Geräte mit einem 3-poligen XLR-Kabel. 03) Schließen Sie den Eingang des Quick DMX Racks an ein Lichtpult an. Verbinden Sie das Quick DMX Rack über ein USB-Kabel mit einem PC.
  • Seite 14: Dmx-Setup

    Quick DMX Rack DMX-Setup Abb. 03 Hinweis: Verbinden Sie alle Kabel, bevor Sie die Geräte an das Stromnetz anschließen. Datenverkabelung Zur Verbindung der Geräte müssen Datenkabel verwendet werden. Sie können DAP-Audio-zertifizierte DMX-Kabel direkt bei einem Händler erwerben oder Ihr eigenes Kabel herstellen. Wenn Sie selbst ein Kabel herstellen möchten, verwenden Sie bitte ein Datenkabel, das qualitativ hochwertige Signale übertragen kann und relativ resistent gegen elektromagnetische Interferenzen ist.
  • Seite 15: Wartung

    Quick DMX Rack Wartung Das Quick DMX Rack von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Tauchen Sie das Gerät niemals in eine Flüssigkeit. Verwenden Sie keinen Alkohol oder Lösungsmittel.
  • Seite 16: Technische Daten

    Quick DMX Rack Technische Daten Modell: Showtec Quick DMX Rack Eingangsspannung: 9 V DC, 300 mA Netzteil (enthalten), USB Arbeitsspeicher: 16 Plätze DMX-Kanäle: 512 Kanäle Steuerungsprotokoll: DMX-512 Anschlüsse: 3-poliger DMX-Ein/Ausgang, USB-B-Eingang, Netzadapter (Eingang) Gehäuse: Metall & flammfester Kunststoff Abmessungen: 483 x 78 x 44,5 mm (LxBxH) 19"...
  • Seite 17 Quick DMX Rack Bestellnummer: 50054...
  • Seite 18 ©2017 Showtec...
