Pixel Controller
anschließen möchten, sollten Sie einen Opto-Splitter verwenden, um zu verhindern, dass die Qualität des
DMX-Signals abnimmt.
Hinweis:
●
Maximale empfohlene Länge der DMX-Datenübertragungsleitung: 300 m
●
Maximale empfohlene Geräteanzahl an einer DMX-Datenübertragungsleitung: 32 Geräte
5.2.2. DMX-Kabel
Für eine zuverlässige DMX-Verbindung müssen geschirmte, verdrillte Doppelkabel mit 3-/5-poligen XLR-
Steckern verwendet werden. Sie können DMX-Kabel direkt bei Ihrem Highlite International-Händler kaufen
oder Ihre eigenen Kabel herstellen.
Die Verwendung von XLR-Audiokabeln für die Übertragung von DMX-Daten kann zu einer schlechten
Signalqualität und einem unzuverlässigen Betrieb eines DMX-Netzwerks führen.

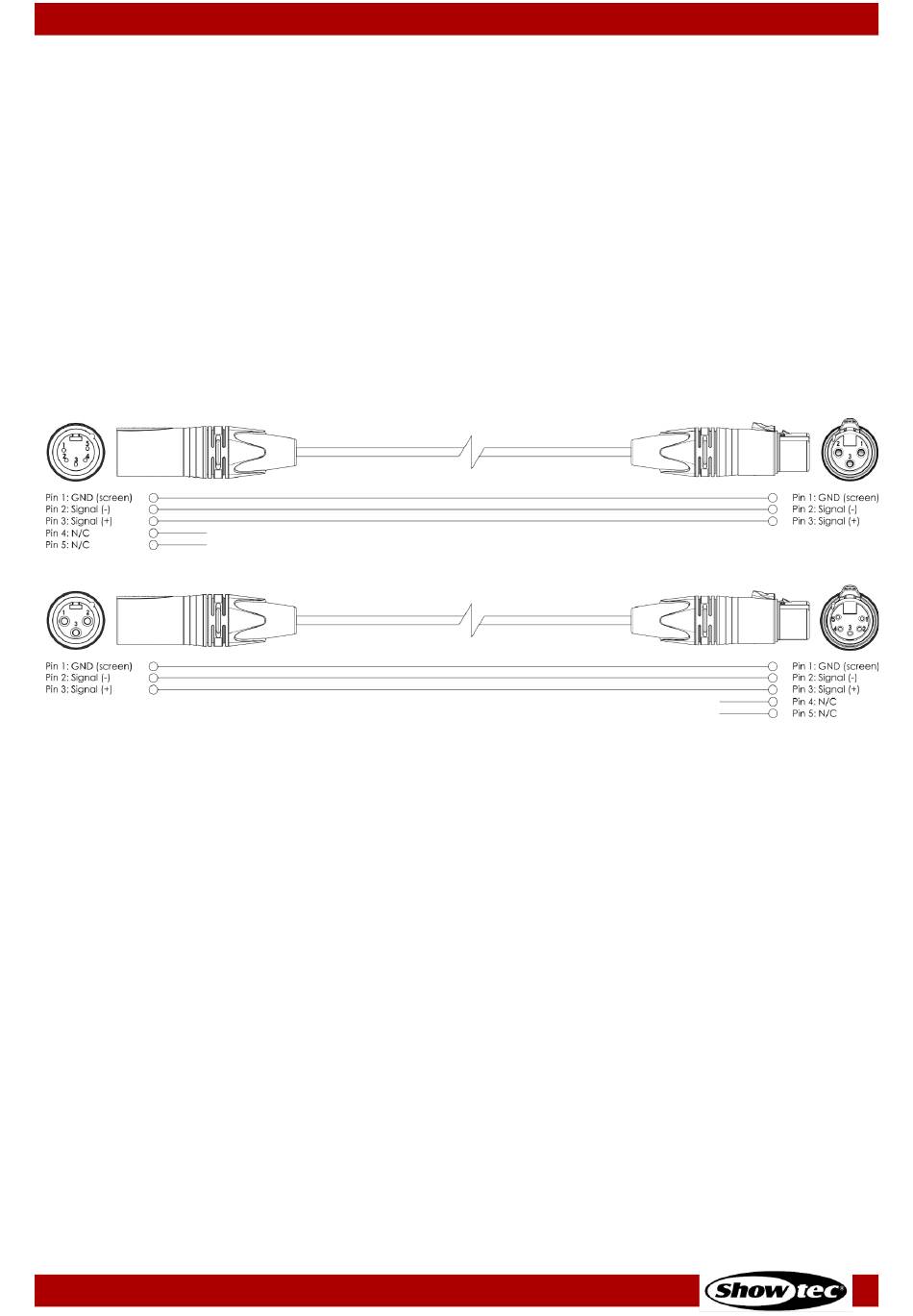

Wenn Sie Ihre eigenen DMX-Kabel herstellen, stellen Sie sicher, dass Sie die Pole und Drähte korrekt
anschließen, wie in Abb. 07 gezeigt.
Produktcode: 44510
15
Abb. 07
