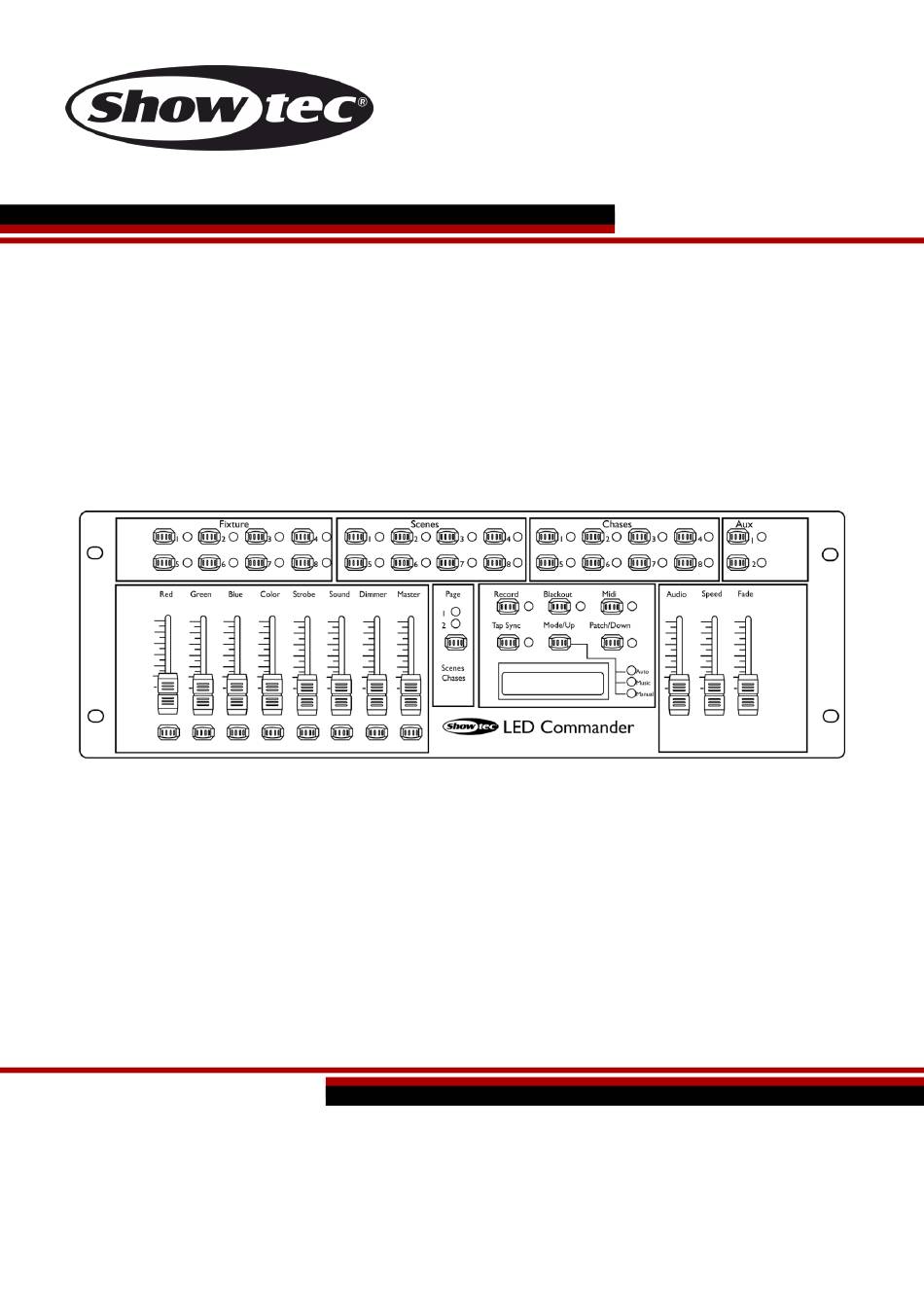

- Seite 1 HANDBUCH DEUTSCH LED Commander Bestellnummer: 50717 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
LED Commander Inhaltsverzeichnis Warnung ....................................2 Auspacken ..................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Netzanschlüsse ................................4 Rückgabe ..................................5 Reklamationen ................................5 Beschreibung des Geräts ..............................6 Übersicht ..................................7 Rückseite ..................................8 Installation ................................... 8 Setup und Betrieb ................................8 Einschalten .................................. -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec LED Commander ● DC-Netzteil (1,35 m) ● 4 Adapter für unterschiedliche Länder/Regionen... - Seite 4 Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. ● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Bestellnummer: 50717...
-
Seite 5: Bestimmungsgemäßer Gebrauch
LED Commander ● Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern installiert werden. Lassen Sie das angeschaltete Gerät niemals unbeaufsichtigt. ● Versuchen Sie unter keinen Umständen, den Temperaturschalter oder die Sicherungen zu überbrücken. -
Seite 6: Rückgabe
LED Commander Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 7: Beschreibung Des Geräts

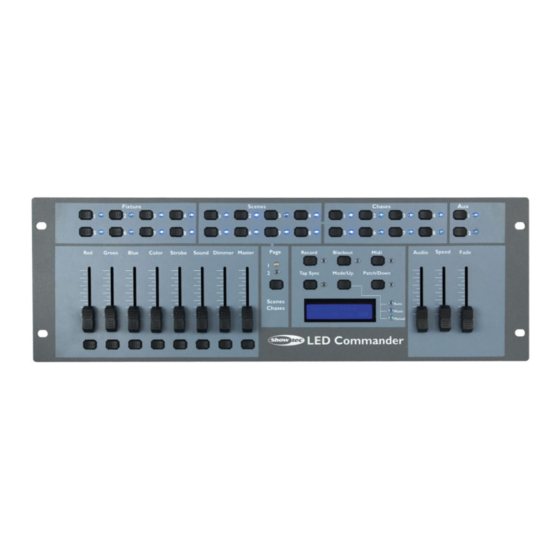

LED Commander Beschreibung des Geräts Funktionen Der Showtec LED Commander ist ein intelligentes Lichtmischpult. Mit ihm können bis zu 8 unterschiedliche Scheinwerfergruppen gleichzeitig gesteuert werden. ● Einfache Bedienung ● Steuerung von 8 RGB-Scheinwerfern ● Anpassbare Geschwindigkeitssteuerung ● Anpassbare Fadezeit ●... -
Seite 8: Übersicht
LED Commander Übersicht Abb. 02 01) Fixture-Tasten und LED-Anzeigen 1-8: Drücken Sie die Fixture-Tasten 1-8, um einen Scheinwerfer auszuwählen. 02) Scene-Tasten und LED-Anzeigen 1-8: Drücken Sie eine Scene-Taste, um eine Szene zu aktivieren. 03) Record-Taste und LED-Anzeige: Drücken Sie die Taste, um den Aufnahmemodus zu aktivieren. -
Seite 9: Rückseite
DC 12V-1,5A. 35) Netzschalter (EIN/AUS) Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem LED Commander. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Bringen Sie das Gerät in einem 19” Zoll- Rack an. Schließen Sie alle Kabel an. -
Seite 10: Einschalten
LED Commander Einschalten 01) Schalten Sie den LED Commander mit dem Netzschalter (35) ein. 02) Wenn Sie den Netzschalter (35) erneut betätigen, wird der LED Commander wieder ausgeschaltet. Steuerungsmodi Es gibt 13 Modi: 1. Kanalzuweisung 2. Löschen von Kanalzuweisungen 3. Aufnehmen einer Szene 4. - Seite 11 LED Commander 3. Aufnehmen einer Szene 01) Halten Sie die Record-Taste (3) 3 Sekunden lang gedrückt, um den Aufnahmemodus zu aktivieren. 02) Drücken Sie die Fixture-Taste (1) der Fixture, die Sie programmieren möchten. 03) Stellen Sie die Regler auf die gewünschten Werte.
- Seite 12 02) Stellen Sie den MIDI-Kanal mit dem Geschwindigkeits-Regler (24) ein. Sie können CH1-16 auswählen. 03) Halten Sie die MIDI-Taste (6) 3 Sekunden lang gedrückt, um den MIDI-Modus zu verlassen. Mit der MIDI-Funktion können zwei LED Commander miteinander verbunden werden, oder Sie können ein MIDI-Keyboard verwenden, um die Wiedergabe des LED Commanders zu steuern.
- Seite 13 LED Commander 14. Einbauen eines zusätzlichen Schritts in eine bestehende Chase 01) Halten Sie die Record-Taste (3) 3 Sekunden lang gedrückt, um den Aufnahmemodus zu aktivieren. 02) Wählen Sie die Chase aus, zu der Sie einen Schritt hinzufügen möchten. 03) Scrollen Sie mit „Mode/Up“ (21) und „Patch/Down“ (7) durch die Chase. Auf dem Display wird der aktuelle Schritt angezeigt.
- Seite 14 CH16 Master CH24 • Master CH64 • Der LED Commander kann mit den folgenden Produkten von Showtec als PnP-Gerät verwendet werden. 42410 Par 36 Short, RGB LED 42411 Par 36 Short, RGB LED 42422-01 Par 56 Short, RGB LED 42431...
-
Seite 15: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Showtec LED Commander ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Tauchen Sie das Gerät niemals in eine Flüssigkeit. -
Seite 16: Fehlersuche
02) Der LED Commander. Geben Sie den LED Commander an Ihren Showtec-Händler zurück. 03) Ein LED-Effektlicht reagiert nicht auf den LED Commander. Überprüfen Sie die DMX-Adresse des Scheinwerfers und den Controller. Versichern Sie sich, dass sie übereinstimmen. Versichern Sie sich, dass alle Anschlüsse korrekt vorgenommen wurden. -
Seite 17: Technische Daten
LED Commander Technische Daten Modell: LED Commander Stromversorgung: DC 12V-1,5A (enthalten) Leistungsaufnahme: Abmessungen: 483 x 156 x 80 mm (LxBxH) Gewicht: 2,5 kg Bedienung und Programmierung Ausgabepole: Pin 1 Erde, Pin 2 (-), Pin 3 (+) Signalausgang: 3- & 5-polige DMX-Ausgänge... -
Seite 18: Abmessungen
LED Commander Abmessungen Bestellnummer: 50717... -
Seite 19: Notizen
LED Commander Notizen Bestellnummer: 50717... - Seite 20 LED Commander Bestellnummer: 50717...
- Seite 21 LED Commander Bestellnummer: 50717...
- Seite 22 ©2018 Showtec...
