LED Commander
Rückseite

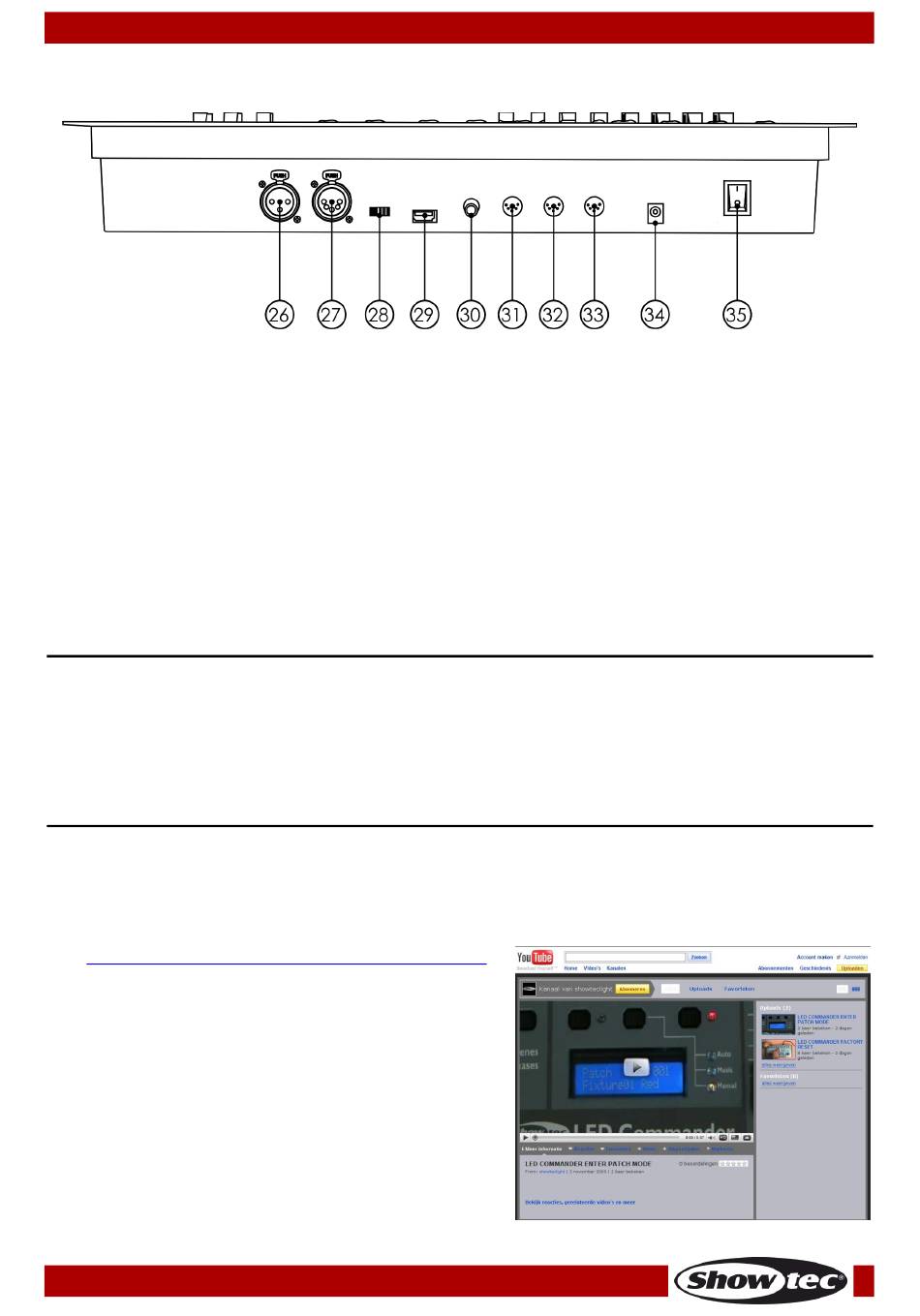

Abb. 03
26) DMX-Ausgang (OUT), 3-polig
27) DMX-Ausgang (OUT), 5-polig
28) DMX-Polaritätsumschalter
29) Anschluss für USB-Lampe
30) Audio-Eingang: Unterstützt Line-Level-Audioeingangssignale im Bereich von100 mV bis 1Vpp
31) MIDI Thru: Für den Anschluss eines Sequenzers oder eines MIDI-Geräts
32) MIDI-Ausgang: Für den Anschluss eines Sequenzers oder eines MIDI-Geräts
33) MIDI-Eingang: Für den Anschluss eines Sequenzers oder eines MIDI-Geräts
34) DC-Eingang: Zum Anschlie0en des Geräts an eine geeignete Stromversorgung mit dem Netzteil für
DC 12V-1,5A.
35) Netzschalter (EIN/AUS)
Installation
Entfernen Sie alle Verpackungsmaterialien von Ihrem LED Commander. Versichern Sie sich, dass alle
Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Bringen Sie das Gerät in einem 19" Zoll-
Rack an. Schließen Sie alle Kabel an.
Trennen Sie das System immer vom Netz, bevor Sie es reinigen oder warten.
Für Schäden, die durch Nichtbeachtung entstehen, wird keine Haftung übernommen.
Setup und Betrieb
Befolgen Sie die unten stehenden Anweisungen, da Sie zum empfohlenen Betriebsmodus gehören.
Versichern Sie sich immer, dass das Gerät für die örtliche Netzspannung geeignet ist (siehe Technische
Daten), bevor Sie es an das Stromnetz anschließen. Ein für 120 V ausgelegtes Gerät darf nicht an eine
Netzspannung von 230 V angeschlossen werden und umgekehrt.
Für mehr Informationen zur Bedienung des LED Commanders können Sie sich auch dieses Video ansehen:
Link:
https://www.youtube.com/watch?v=6byJX7ug6y8t
Bestellnummer: 50717
8
