INTRODUCTION:

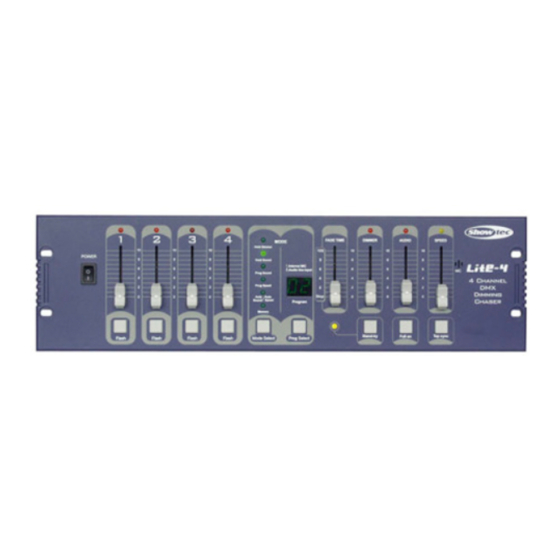

Bei diesem Modell handelt es sich um einen 4-Kanal DMX-Chaser, der über 7 Bedienmodi und
42 Chaser-Programme verfügt. Er ist mit jedem DMX-512-Receiver kompatibel. Außerdem sind
Speicher-Backup und Fade-Time-Steuerung enthalten.
PRODUKTBESCHREIBUNG
POWER INPUT
.................................................................................... DC 15-20V, 400mA min.
AUDIO INPUT
....................................................................................................... 100mV-1Vpp
DMX OUTPUT
................................................................................ 3 pin female XLR socket x1
Maße
........................................................................................................... 482.6x133x50.5mm
GEWICHT
......................................................................................................................... 1.35Kg

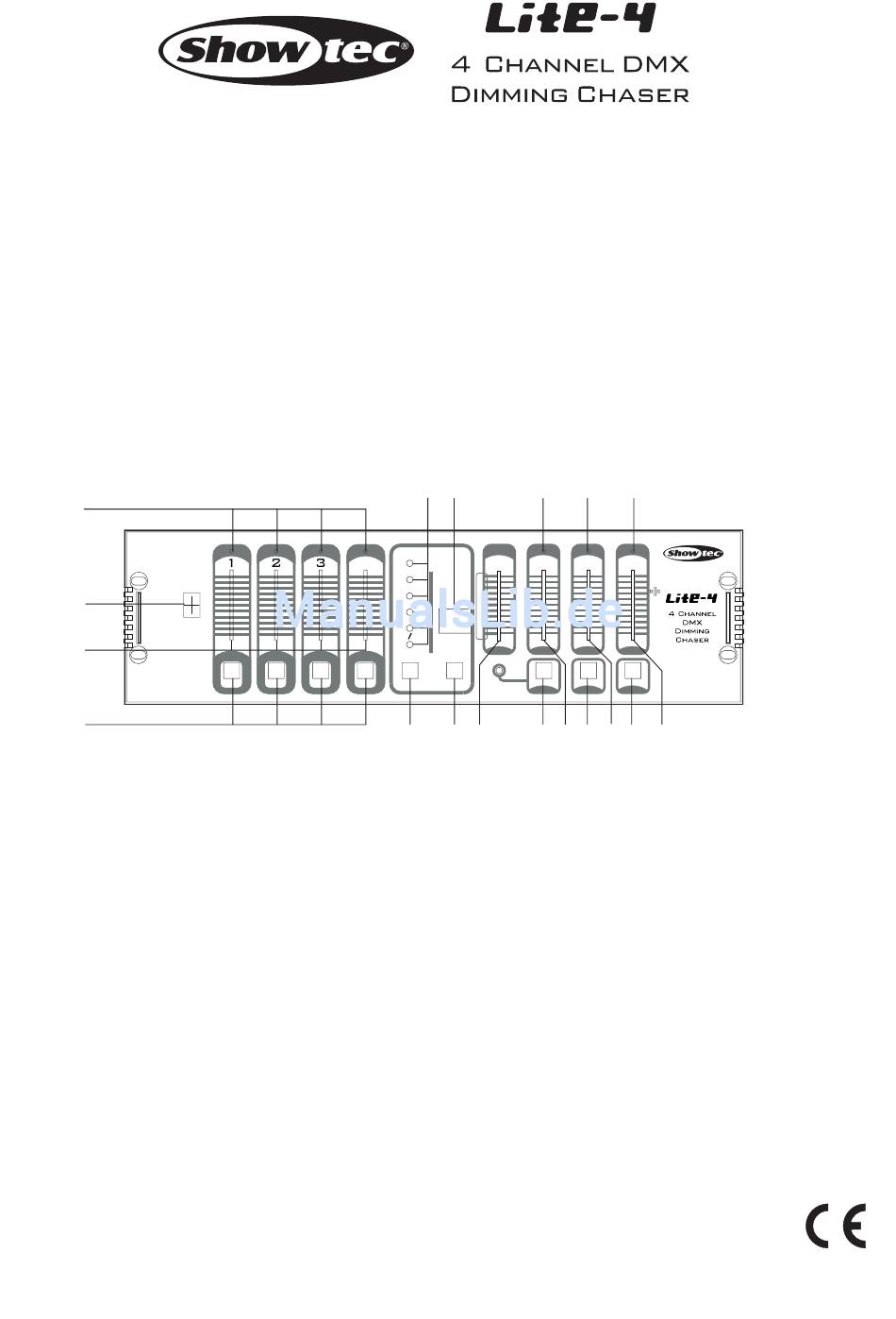

BEDIENUNG & FUNKTIONEN
7
POWER
1
8
9
1. POWER SWITCH
2. SPEED- ANZEIGE
Diese Anzeige gibt die Chase-Geschwindigkeit an.
3. AUDIO LEVEL- ANZEIGE
Diese Anzeige zeigt das Master-Dimming-Level an.
4. MASTER DIMMER - ANZEIGE
Diese Anzeige zeigt das Master-Dimming-Level an.
5. PROGRAM DISPLAY
Zeigt die gewünschten voreingestellten Zeichenparameter.
6. PROGRAM- ANZEIGE
Diese Anzeige zeigt den Steuerungsmodus, der ausgeführt wird.
7. CHANNEL DIMMER- ANZEIGE
Diese Anzeige zeigt das Dimmerlevel des entsprechenden Kanals an.
8. CHANNEL DIMMER STEUERUNG
Diese Steuerung regelt das Dimmerlevel des entsprechenden Kanals.
9. CHANNEL FLASH-TASTE
Drücken Sie auf diese Taste, um den Kanal zur vollen Intensität zu bringen.
10. MODE SELECT-TASTE
Drücken Sie auf diese Taste, um den gewünschten Bedienmodus von Hold Dimmer/ Hold Sound/ Prog Sound/
Prog Speed/ Auto Speed/ Auto Sound/Memory oder Music-Control von Line-Input/Eingebautem Mikrofon
auszuwählen.
11. PROGRAM SELECT-TASTE
Drücken Sie auf diese Taste, um das gewünschte Programm aus 42 voreingestellten Programmen in
Prog Sound/ Prog Speed/ Auto Speed/ Auto Sound auszuwählen. Im Memory-Modus können
Sie drücken, um den Sub-Mode zu aktivieren und den gewünschten Bedienmodus aus Program/
Manual/ AutoSound/ Auto Speed auszuwählen, unter Verwendung von STAND BY.
12. FADE STEUERUNG
Diese Steuerung reguliert die Delay-Time (Zeitverzögerung). Sie hat keine Auswirkung auf
Hold-Sound und Memory.
13. STAND-BY TASTE &ANZEIGE
Drücken Sie diese Taste, um den gesamten Output zu unterbrechen.
BEDIENUNGSANLEITUNG
:
10
10
10
8
8
8
6
6
6
4
4
4
2
2
2
0
0
0
Flash
Flash
Flash
Flash
6
5
4
FADE TIME
DIMMER
MODE
Hold Dimmer
10S
10
10
Hold Sound
8
8
8
I
:Internal MIC
E
6
6
6
:Audio line input
Prog Sound
4
4
4
Prog Speed
2
2
2
Stop
Auto
Auto
0
0
Speed
Sound
Program
Memory
Stand-by
Mode Select
Prog Select
10
11 12
13 14 15 16 17 18
3
2
AUDIO
SPEED
10
8
6
MIC
4
2
0
Full on
Tap sync
24-004-0647
Rev 1.0
