Pixel Controller
5.3.2. Netzwerkkabel
Sie können das Gerät mit einem handelsübliche Twisted-Pair-Ethernetkabel (CAT-5/CAT-5E/CAT-6) an
einen Computer oder ein Lichtmischpult anschließen, der/das Art-Net oder Kling-Net unterstützt.

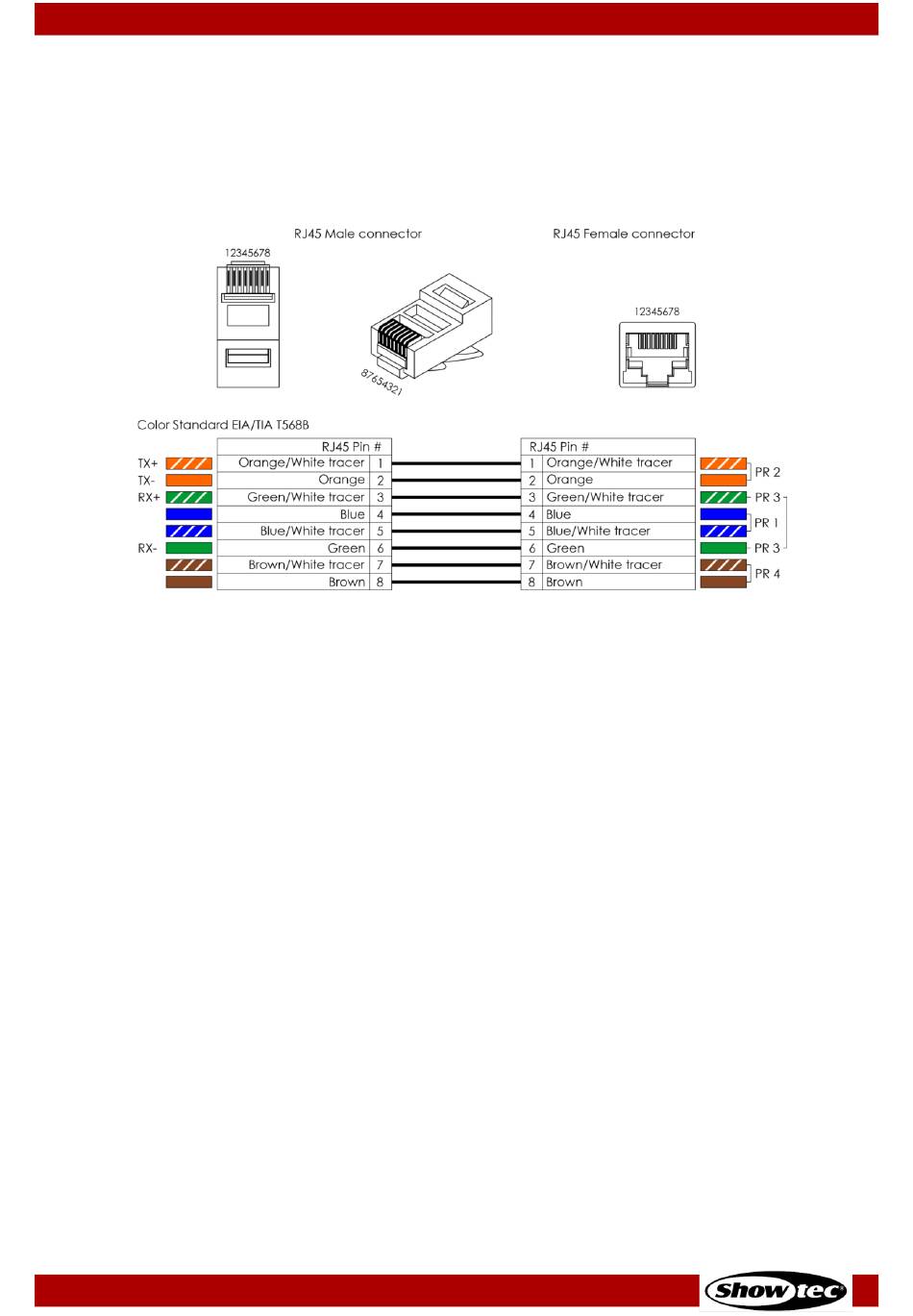

Wenn Sie Ihre eigenen Netzwerkkabel herstellen, stellen Sie sicher, dass Sie die Pole und Drähte korrekt
anschließen, wie in Abb. 10 gezeigt. Verwenden Sie RJ45-Anschlüsse (8P8C) und patchen Sie die Kabel
unter Beachtung des Farbstandards T568B.
Abb. 10
Produktcode: 44510
19
