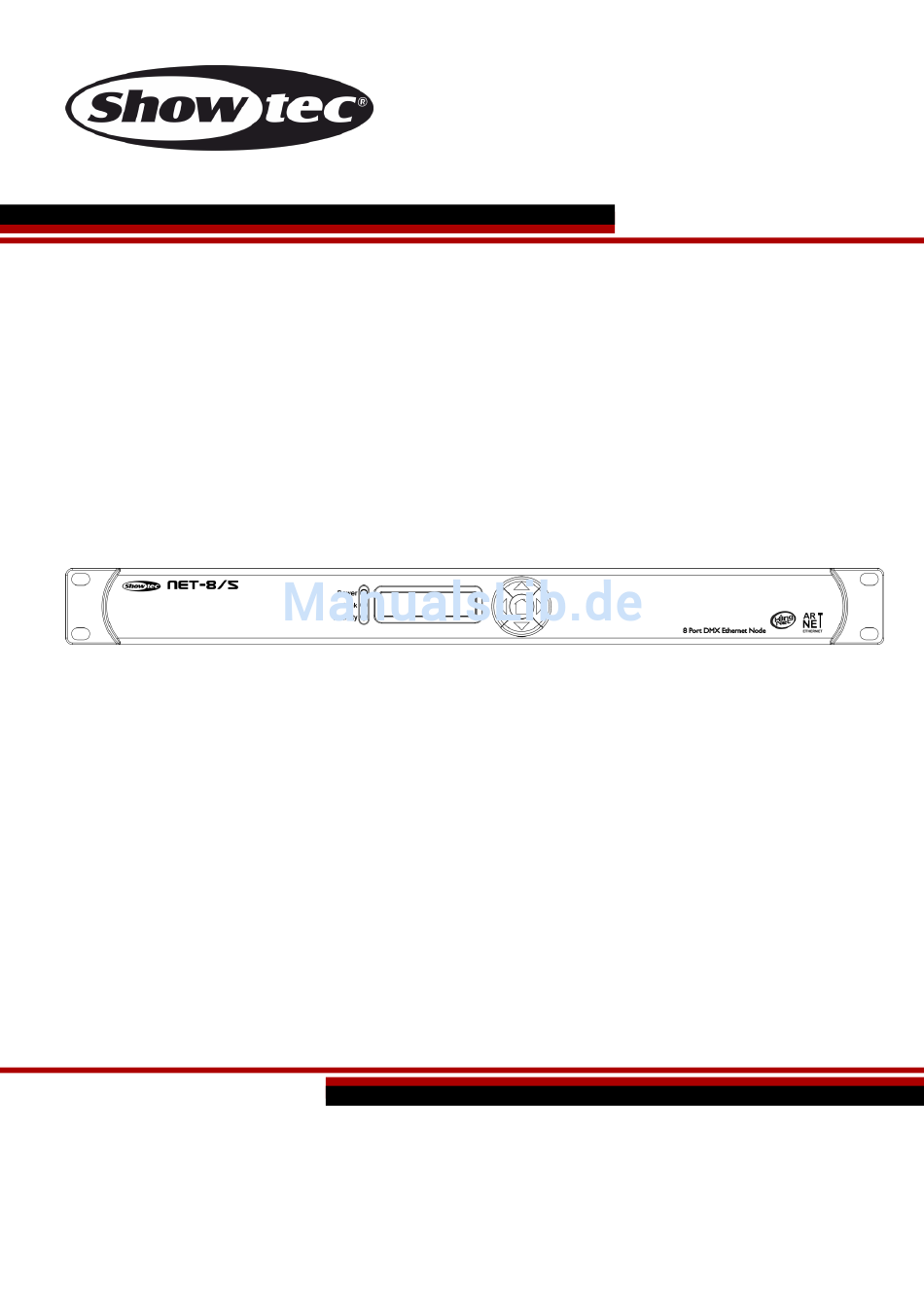

- Seite 1 HANDBUCH DEUTSCH Net-8/5 Bestellnummer: 50805 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Vorderseite ..................................6 Rückseite ..................................7 Installation ................................... 7 Setup und Betrieb ................................7 Steuerungsmodi ................................8 Setup des Net-8/5 mit einem Laptop/PC ......................8 Setup des Net-8/5 mit einem Lichtpult ........................9 Verbinden der Geräte ...............................10 Datenverkabelung ..............................10 Bedienfeld ..................................11 Statusmenü... -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec Net-8/5 ● Netzkabel Schuko zu Pro Power (1,3m) ● Bedienungsanleitung Sicherheitshinweise Alle Personen, die dieses Gerät installieren, bedienen und warten, müssen:... - Seite 4 Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
Jegliche unsachgemäße Verwendung führt zu Risiken wie z. B. Kurzschlüsse, Verbrennungen, Stromschlag, Abstürze, etc. Ihre Sicherheit und die der Personen, die Sie umgeben, sind in Gefahr! Der Net-8/5 kann in einem 19-Zoll-Rack installiert werden. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und Sachschäden führen! Netzanschlüsse... -
Seite 6: Rückgabe
Net-8/5 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 7: Beschreibung Des Geräts

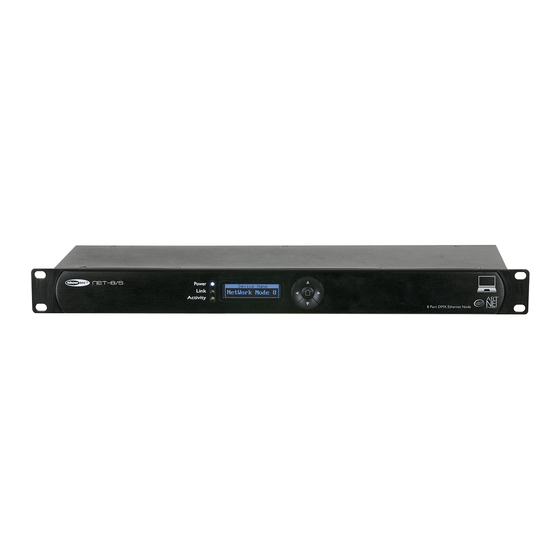

512- in Artnet-Signale verwandeln kann. Über ein einfaches CAT5-Kabel können maximal 4096 Kanäle übertragen werden. Dadurch ist der Net-8/5 sowohl für kleine als auch größere Events geeignet. Der Net- 8/5 enthält einen eingebetteten Netzwerk-Switch, was es ermöglicht, ihn als Netzwerkrepeater zu nutzen, sowie 8 isolierte DMX-512-Universen, die für Ein- oder Ausgangssignale verwendet werden können. -
Seite 8: Rückseite
11) RJ45-Ethernetanschluss 2 mit Activity- und Speed-Anzeige Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Net-8/5. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 9: Steuerungsmodi
02) Verbinden Sie den Net-8/5 mit einem 5-poligen XLR-Kabel über die DMX-Ausgänge mit Ihren Fixtures. 03) Schließen Sie den Netzwerk-Switch an den Net-8/5 an (mit einem CAT 5, 6 Kabel etc.). 04) Schließen Sie den Laptop/PC an den Netzwerk-Switch an (mit einem CAT 5, 6 Kabel etc.). -
Seite 10: Setup Des Net-8/5 Mit Einem Lichtpult
02) Verbinden Sie den Net-8/5 mit einem 5-poligen XLR-Kabel über die DMX-Ausgänge mit Ihren Fixtures. 03) Schließen Sie den Netzwerk-Switch an den Net-8/5 an (mit einem CAT 5, 6 Kabel etc.). 04) Schließen Sie das Lichtpult an den Netzwerk-Switch an (mit einem CAT 5, 6 Kabel etc.). -
Seite 11: Verbinden Der Geräte
Net-8/5 Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 12: Bedienfeld
Net-8/5 Bedienfeld LCD-Display HOCH C) RECHTS D) HOME LINKS RUNTER Abb. 05 Statusmenü Im Startmodus ( ) werden 4 unterschiedliche Statusmenüs auf dem Display angezeigt. Darüber erhalten Sie sofort Informationen über die 4 wichtigsten Parameter. Sie können mit HOCH/RUNTER durch die 4 Menüpunkte scrollen. -
Seite 13: Hauptmenü-Optionen
Net-8/5 Hauptmenü-Optionen 1. Umbenennen 2. DHCP einstellen 3. IP-Adresse einstellen 4. Netmask einstellen 5. DMX-Port einstellen 6. Geräte-ID einstellen 7. LCD-Hintergrundbeleuchtung einstellen 8. Display einstellen 9. Benutzer-Preset 10. Default einstellen 11. Version Hinweis: Wenn 10 Sekunden lang keine Taste gedrückt wird, kehrt das Display zum Statusmenü zurück. -
Seite 14: Netmask Einstellen
Net-8/5 03) Scrollen Sie mit HOCH/RUNTER durch die Zahlen, Cancel und Enter. 04) Drücken Sie RECHTS, um jeweils drei Ziffern auszuwählen. Die ausgewählten Zahlen werden markiert. 05) Ändern Sie die Zahlen mit HOCH/RUNTER (0-255). 06) Drücken Sie LINKS, um zum vorhergehenden Schritt zurückzukehren. - Seite 15 Net-8/5 09) Drücken Sie LINKS, um zum vorhergehenden Untermenü zurückzukehren. 10) Drücken Sie LINKS erneut, um zum Hauptmenü zurückzukehren. Erklärung der DMX-Port-Optionen Disp Type Auswahl zwischen zwei Anzeigeformaten: hexadezimal (0-F) oder dezimal (0-255). DMX Status Zum Einstellen des Status des Anschlusses: Output (Ausgang), Input (Eingang) oder Disable (deaktivieren).
-
Seite 16: Geräte-Id Einstellen
Net-8/5 6. Geräte-ID einstellen 01) Drücken Sie LINKS, um das Hauptmenü aufzurufen. 02) Wählen Sie im Hauptmenü mit HOCH/RUNTER Set Device ID aus und drücken Sie RECHTS, um das Untermenü zu öffnen. Auf dem Display erscheint: 03) Scrollen Sie mit HOCH/RUNTER durch die Zahlen, Cancel und Enter. -
Seite 17: Benutzer-Preset
Net-8/5 9. Benutzer-Preset 01) Drücken Sie LINKS, um das Hauptmenü aufzurufen. 02) Wählen Sie im Hauptmenü mit HOCH/RUNTER User Preset aus und drücken Sie RECHTS, um das Untermenü zu öffnen. Auf dem Display erscheint: 03) Scrollen Sie mit HOCH/RUNTER durch die Optionen. -
Seite 18: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Net-8/5 von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Reinigen Sie die Glasscheibe mit Glasreiniger und einem weichen Tuch. -
Seite 19: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Der Verteiler. Geben Sie den Net-8/5 an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 17 für nähere Informationen zum Auswechseln der Sicherung. - Seite 20 Net-8/5 Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom • Überprüfen Sie, ob das Gerät eingeschaltet ist und ob die Kabel Ein oder mehrere angeschlossen sind Geräte funktionieren Hauptsicherung durchgebrannt • Ersetzen Sie die Sicherung überhaupt nicht Artnet-Protokoll ist nicht aktiv •...
-
Seite 21: Technische Daten
Net-8/5 Technische Daten Modell: Showtec Net-8/5 Eingangsspannung: 100-240 VAC, 50/60 Hz Leistungsaufnahme: Sicherung: F1A / 250V Abmessungen: 483 x 143 x 44 mm (LxBxH) 19 Zoll x 1HE (LxH) Gewicht: 2,22 kg Bedienung und Programmierung Signal Pin OUT: Pin 1 Erdung, Pin 2 (-), Pin 3 (+) Setup: LCD-Display für ein einfaches Setup... -
Seite 22: Abmessungen
Net-8/5 Abmessungen Bestellnummer: 50805... -
Seite 23: Notizen
Net-8/5 Notizen Bestellnummer: 50805... - Seite 24 Net-8/5 Bestellnummer: 50805...
- Seite 25 ©2017 Showtec...
