- Seite 1 HANDBUCH DEUTSCH SC-2412 Bestellnummer: 50710 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
SC-2412 Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Netzanschlüsse ................................4 Beschreibung des Produkts ............................. 6 Übersicht ..................................6 Vorderseite ..................................7 Rückseite ..................................11 Installation ..................................11 Setup und Betrieb ................................11 Glossar ...................................12 Bedienung ..................................13 Physische Regler patchen ............................13 Beispiel ..................................14 Zwischen Seite A und B (Kanäle 1-24 und 25-48) wechseln ................14... -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec SC-2412 ● AC-Netzteil, 12 V DC/500m A ● Bedienungsanleitung Sicherheitshinweise Alle Personen, die dieses Produkt installieren, bedienen und warten, müssen:... - Seite 4 ● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. ● Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern installiert werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
SC-2412 Bestimmungsgemäßer Gebrauch ● Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen erhöht die Lebensdauer des Geräts. ● Die maximale Umgebungstemperatur für den Betrieb beträgt ta = 40°C und darf auf keinen Fall überschritten werden. ●... -
Seite 6: Reklamationen
SC-2412 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 7: Beschreibung Des Produkts

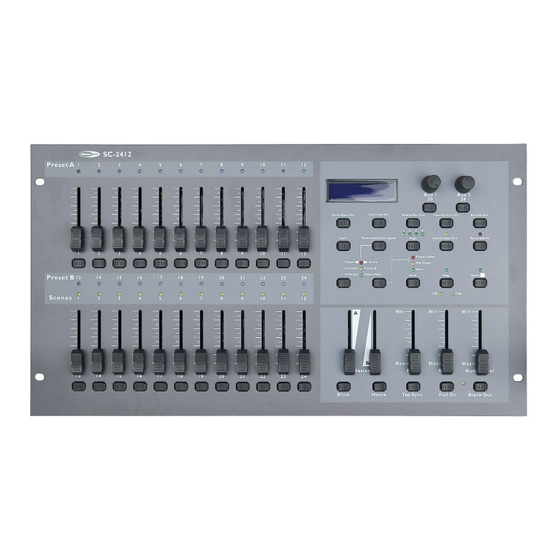

SC-2412 Beschreibung des Produkts Funktionen Der SC-2412 ist ein Lichtcontroller von Showtec mit 24 Kanälen. ● 48 patchbare Kanäle & 2 AUX-Kanäle ● MIDI-Funktion ● 24 Kanalregler ● LCD-Display für ein einfaches Setup ● Programmierbare Geschwindigkeit und Fadezeit ● 3- und 5-polige XLR-Ausgänge ●... -
Seite 8: Vorderseite
SC-2412 Vorderseite Abb. 02 01) LEDs der DMX-Kanäle Die LEDs zeigen den Status der DMX-Kanäle 1-24 (wenn Seite A aktiviert ist) und 25-48 (Seite B) an. 02) Kanalregler Mit den Reglern können Sie die DMX-Kanäle 1-24 (wenn Seite A aktiviert ist) und 25-48 (Seite B) steuern. - Seite 9 SC-2412 05) Mode Select/Rec Speed-Taste Drücken Sie diese Taste, um entweder den Modus „Single Chase“ oder „Mix Chase“ auszuwählen. Im Modus „Single Chase“ können Sie nur eine einzige Szene abspielen. In Modus „Mix Chase“ können Sie mehrere Szenen gleichzeitig abspielen. Stellen Sie mit den Reglern 13-25 die Master-Intensität für...
- Seite 10 Drücken Sie diese Taste, um den Aufnahmemodus zu aktivieren oder um die Sekundärfunktion (Shift) einer Taste zu nutzen. 15) Chasemodus-Anzeige Zeigt an, ob der SC-2412 sich im Modus „Mix Chase“ (orange) oder „Single Chase“ (rot) befindet. 16) Audio Drücken Sie diese Taste, um den...
- Seite 11 SC-2412 26) Black Out Drücken Sie diese Taste, um die gesamte Ausgabe zu unterbrechen. 27) LCD-Display Zeigt die aktuelle Aktivität oder den Programmierstatus an. 28) Down/Beat Rev Drücken Sie diese Taste, wenn Sie im Bearbeitungsmodus eine Szene ändern möchten. Wenn Sie im Audiomodus gleichzeitig Record/Shift (14) drücken, können Sie mit dieser Taste die Richtung einer...
-
Seite 12: Rückseite
Schließen Sie ein Netzteil mit 12-18 V DC, 800 mA an. Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem SC-2412. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Bringen Sie das Gerät in einem 19-Zoll-Rack an. Schließen Sie alle Kabel an. -
Seite 13: Glossar
SC-2412 Glossar ● Blackout ist der Zustand, in dem die Lichtausgabe aller Scheinwerfer auf 0 bzw. OFF gestellt ist. ● Chases sind nacheinander angeordnete Szenen. Ein Programm aus mehreren Szenen (Schritten) wird Chase genannt. Ein Programm aus nur einer Szene (Schritt) heißt schlichtweg Szene. -
Seite 14: Bedienung
SC-2412 Bedienung Physische Regler patchen Mit dieser Funktion können Sie Steuerungsattribute von verschiedenen Scheinwerfern kombinieren bzw. zusammenlegen. Wenn Sie zum Beispiel 4 bewegliche Spiegel und 4 bewegliche Halterungen ansteuern, lassen sich die Farb-, Gobo- und Dimmerkanäle möglicherweise nicht ideal auf den physischen Reglern anordnen. -
Seite 15: Beispiel
SC-2412 07) Halten Sie Record/Shift (14) gedrückt und tippen Sie dreimal die Flash-Taste Nr. 6 (03). 08) Halten Sie Record/Shift (14) gedrückt und drücken Sie die Flash-Taste (03) des Reglers, dem Sie den DMX-Kanal zuweisen möchten. ● Seite A: Regler 1-24 ●... -
Seite 16: Aufnahme
SC-2412 Aufnahme Eine Szene/Chase erstellen 01) Halten Sie Record/Shift (14) gedrückt und tippen Sie nacheinander auf die Flash-Tasten (03) Nr. 1-5-6-8. 02) Lassen Sie Record/Shift (14) los. Die Record-LED leuchtet auf. Das Gerät befindet sich nun im Programmiermodus (Aufnahme aktiviert). -
Seite 17: Eine Szene/Chase Bearbeiten
SC-2412 09) Sie können nun mit der Programmierung fortfahren oder den Programmiermodus verlassen. Halten Sie Record/Shift (14) gedrückt und drücken Sie Add Kill/Rec Exit (12), um den Programmiermodus zu verlassen. Hinweise ● Wenn die Blackout-LED leuchtet, verlassen Sie den Blackout-Modus, indem Sie die Blackout-Taste (26) drücken. -
Seite 18: Eine Szene/Chase Löschen
SC-2412 08) Drücken Sie immer wieder auf die Step-Taste (17), bis Sie die Szene erreichen, die Sie bearbeiten möchten. 09) Halten Sie Up/Chase Rev (06) gedrückt, wenn Sie den Ausgabewert eines DMX-Kanals steigern möchten. 10) Halten Sie Down/Beat Rev (28) gedrückt, wenn Sie den Ausgabewert eines DMX-Kanals verringern möchten. -
Seite 19: Alle Szenen/Chases Löschen
SC-2412 Alle Szenen/Chases löschen 01) Halten Sie Record/Shift (14) gedrückt und tippen Sie nacheinander auf die Flash-Tasten (03) Nr. 1-3-2-3. 02) Halten Sie Record/Shift (14) gedrückt und drücken Sie Add Kill/Rec Exit (12). Hinweise ● Sie müssen sich im Aufnahmemodus befinden, um den Controller zurückzusetzen. -
Seite 20: Eine Szene Aus Einer Chase Löschen
SC-2412 Eine Szene aus einer Chase löschen 01) Halten Sie Record/Shift (14) gedrückt und tippen Sie nacheinander auf die Flash-Tasten (03) Nr. 1-5-6-8. 02) Lassen Sie Record/Shift (14) los. Die Record-LED leuchtet auf. Das Gerät befindet sich nun im Programmiermodus (Aufnahme aktiviert). -
Seite 21: Eine Szene In Eine Chase Einfügen
SC-2412 Eine Szene in eine Chase einfügen 01) Nehmen Sie die Szene oder Chase auf, die Sie einfügen möchten. Sie wird im Bearbeitungspuffer gespeichert. Befolgen Sie dafür die Schritte auf den Seiten 15-16: Eine Szene/Chase erstellen. 02) Aktivieren Sie den Modus „Chase <>Szene“, indem Sie auf Mode Select/Rec Speed (05) drücken. -
Seite 22: Wiedergabe
SC-2412 Wiedergabe Eine Szene/Chase wiedergeben 01) Aktivieren Sie den Modus „Chase <>Szene“, indem Sie auf Mode Select/Rec Speed (05) drücken. Sie können nun alle 24 Kanäle auf der ausgewählten Seite steuern. 02) Drücken Sie die Page-Taste (08), um die Seite auszuwählen, auf der die Szene/Chase gespeichert ist, die Sie abspielen möchten. -
Seite 23: Eine Szene/Chase Mit Audiotrigger Wiedergeben
SC-2412 Eine Szene/Chase mit Audiotrigger wiedergeben 01) Spielen Sie eine Szene wie auf Seite 21 in „Eine Szene/Chase wiedergeben“ beschrieben ab. 02) Aktivieren Sie den Audiomodus, indem Sie auf Audio (16) drücken. Wenn die LED leuchtet, ist der Audiomodus aktiviert. -
Seite 24: Eine Szene/Chase Mit Dem Gespeicherten Beat Wiedergeben
SC-2412 Eine Szene/Chase mit dem gespeicherten Beat wiedergeben 01) Aktivieren Sie den Modus „Chase <>Szene“, indem Sie auf Mode Select/Rec Speed (05) drücken. Im Modus „Chase <> Scene“ können Sie alle 24 Kanäle auf der ausgewählten Seite steuern. 02) Drücken Sie Park (32), um dem Modus „Mix Chase“... -
Seite 25: Aux-Regler
SC-2412 Aux-Regler In diesem Abschnitt wird beschrieben, wie die Aux-Regler zugewiesen werden. Sie fungieren als Verknüpfungen und werden gewöhnlich für DMX-Stroboskope oder DMX-Nebelmaschinen verwendet. Sie sind jedoch nicht auf diese Funktionen beschränkt. Sie können auch für die Pan/Tilt-Steuerung von Verfolgerspots verwendet werden. -
Seite 26: Midi-Betrieb
SC-2412 MIDI-Betrieb Der Controller reagiert nur auf dem MIDI-Kanal, dem er zugewiesen ist, auf MIDI-Befehle. Die MIDI- Steuerung erfolgt über Note-On-Befehle. Alle anderen MIDI-Befehle werden ignoriert. Wenn Sie eine Chase anhalten möchten, senden Sie die Note „Blackout On“. Siehe auch Anhang 1: Midi- Implementierung (Seite 30). -
Seite 27: Midi-Ausgangskanal (Midi Out) Einstellen
SC-2412 MIDI-Ausgangskanal (MIDI Out) einstellen 01) Halten Sie Record/Shift (14) gedrückt und tippen Sie dreimal auf die Flash-Taste (03) Nr. 2. Auf dem Display erscheint nun MIDI CHANNEL OUT, um anzuzeigen, dass das Kanal-Setup verfügbar ist. 02) Wählen Sie den gewünschten MIDI-Steuerungskanal (1-16) mit den Flash-Tasten (03) Nr. -
Seite 28: Übermitteln Einer Midi-Dump-Datei
Kill/Rec Exit (12), um die MIDI-Einstellungen zu verlassen. Hinweise ● „Midi File Dump“ ist die Bezeichnung für das Kopieren einer ganzen Show auf einen andren SC-2412 oder für das Backup auf einen PC/Laptop (mit geeigneter Software). Diese Funktion ist mit keinem anderen Gerät kompatibel. -
Seite 29: Fehlersuche
07) Wenn alle erwähnten Bestandteile in einem ordnungsgemäßen Zustand zu sein scheinen, verbinden Sie das Gerät wieder mit dem Netz. 08) Wenn nach 30 Sekunden nichts passiert, ziehen Sie erneut den Stecker ab. 09) Geben Sie das Gerät an Ihren Showtec-Händler zurück. Bestellnummer: 50710... -
Seite 30: Technische Daten
SC-2412 Technische Daten Modell: Showtec SC-2412 Netzteil: DC 12-18 V 800 mA min. DMX-Ausgang: DMX, 3-polig MIDI-Signal: 5-polige Standardschnittstelle Audio-Eingang: 100 mV~1 Vpp Interne Sicherung: F0,5A 250V 5x20 Abmessungen: 483 x 264 x 92 mm (LxBxH) 19" x 6HE Gewicht: 4,1 kg Unangekündigte Änderungen der technischen Daten und des Designs bleiben vorbehalten. -
Seite 31: Anhang 1: Midi-Implementierung
SC-2412 Anhang 1: Midi-Implementierung Funktion Transmitted Recognized Remarks Basic Cannel Default Changed 1-16 1-16 Modus Default Message s Altered Note Number 22-127 22-127 *1 *2 True Voice Velocity Note ON Note OFF After Touch Key's Kanal Pitch bend Control Change... - Seite 32 SC-2412 Bestellnummer: 50710...
