5.2.4. DMX-Verbindung
Sie können den Pixelstrip 20/40 (max. 4 m pro Ausgang), den Pixeltube 16/32 (max. 5 m pro Ausgang)
oder Pixel Dots (max. 40 Stück pro Ausgang) an den Pixel Controller anschließen. Im folgenden Beispiel
sind Pixelstrips 40 an den Pixel Controller angeschlossen.
Führen Sie die folgenden Schritte durch, um mehrere Geräte an einer DMX-Datenübertragungsleitung
anzuschließen:
Verwenden Sie ein 3-/5-poliges DMX-Kabel, um den DMX-Ausgang des Steuergeräts mit dem DMX-
Eingang des ersten Geräts zu verbinden.
Verbinden Sie den DMX-Ausgang des ersten Geräts über ein 3-/5-poliges DMX-Kabel mit dem DMX-
Eingang des zweiten Geräts.
Verbinden Sie die gewünschte Anzahl an Geräten auf diese Weise in Reihenschaltung
hintereinander wie in Abb. 09 gezeigt.
Schließen Sie einen DMX-Endstecker (120 Ω Widerstand) an den DMX-Ausgang des letzten Geräts an
der Datenübertragungsleitung an.
Produktcode: 44510
17

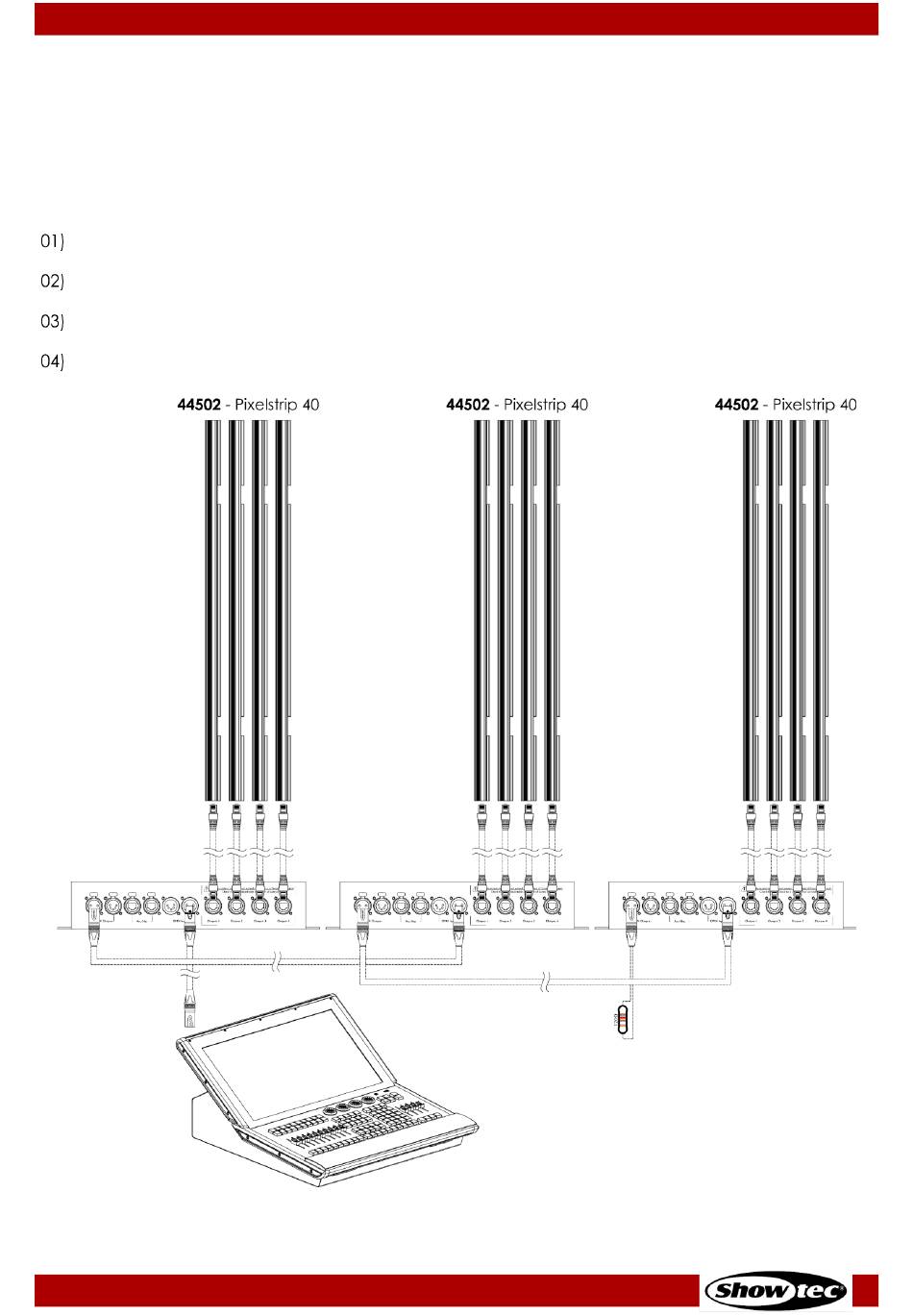

Abb. 09
