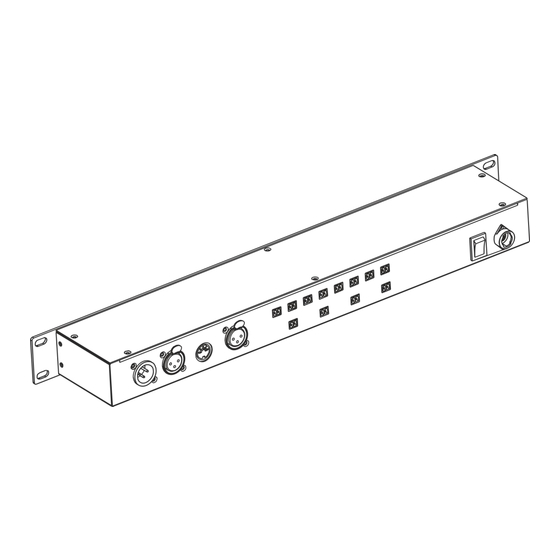

Inhaltszusammenfassung für SHOWTEC CDR Pro Rack

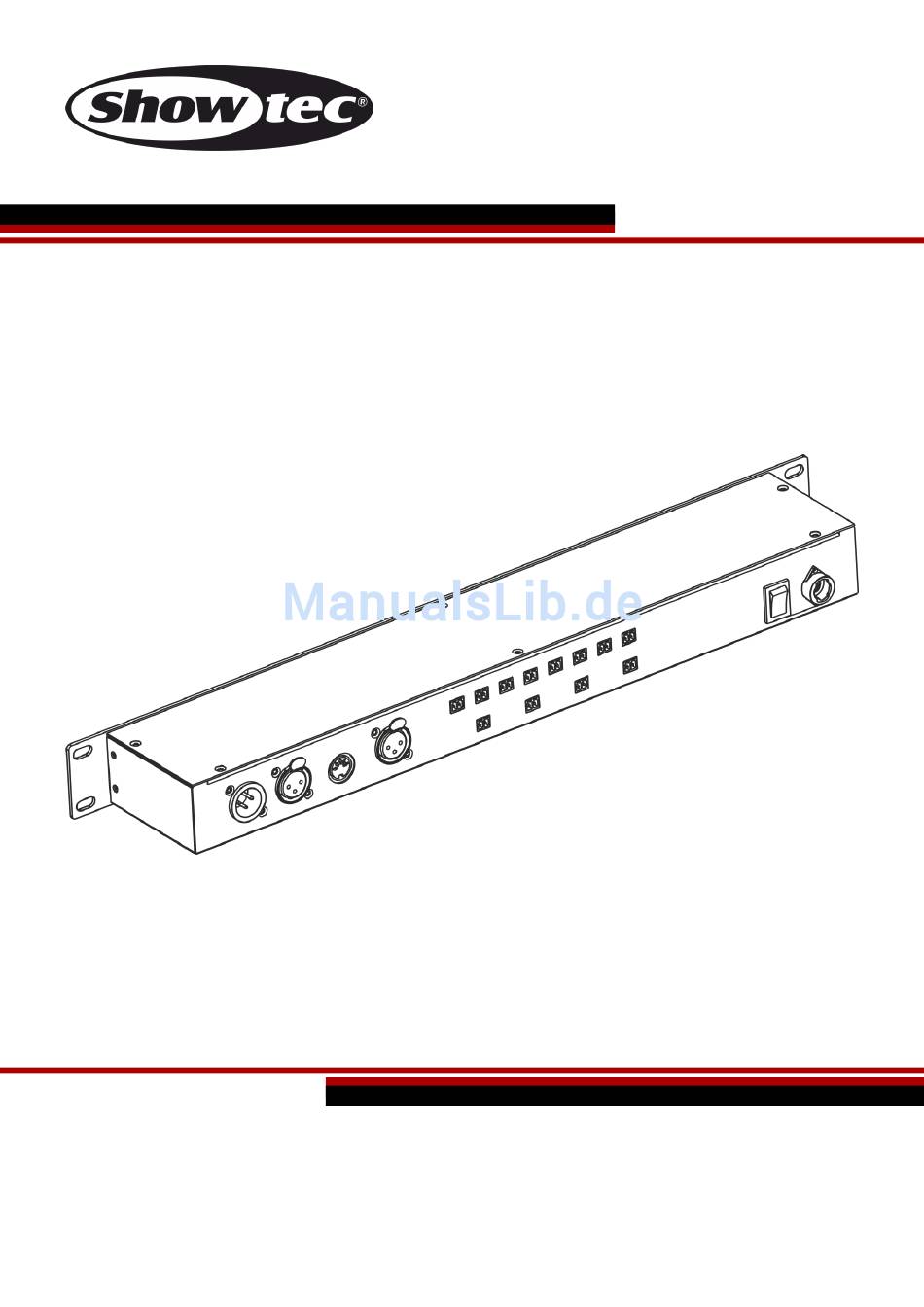

- Seite 1 HANDBUCH DEUTSCH DR Pro Rack Bestellnummer: 50821 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
DR Pro Rack Inhaltsverzeichnis Warnung ....................................3 Sicherheitshinweise ............................... 3 Bestimmungsgemäßer Gebrauch ..........................5 Montage ..................................5 Netzanschlüsse ................................5 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts ..............................7 Vorderseite ..................................7 Rückseite ..................................8 Installation ................................... 8 Setup und Betrieb ................................ - Seite 3 DR Pro Rack Technische Daten ................................37 Bestellnummer: 50821...
-
Seite 4: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec DR Pro Rack ● DC-Adapter, 9V,500 mA (1,5m) ● USB-Kabel (0,9m) ●... - Seite 5 Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden.
-
Seite 6: Bestimmungsgemäßer Gebrauch
DR Pro Rack Bestimmungsgemäßer Gebrauch ● Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen erhöht die Lebensdauer des Geräts. ● Die maximale Umgebungstemperatur für den Betrieb beträgt ta = 40°C und darf auf keinen Fall überschritten werden. ●... -
Seite 7: Rückgabe
DR Pro Rack Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 8: Beschreibung Des Geräts
DR Pro Rack Beschreibung des Geräts Funktionen Das DR Pro Rack ist ein praktisches Tool zum Speichern von DMX-Werten oder ganzen Szenen, Chases oder Shows. Die gesamte Aufnahmezeit beträgt 5 Stunden, wobei die Daten auf 8 Speicherkanäle verteilt werden. Die grundlegenden Funktionen sind mit den Wiedergabetasten auf der Vorderseite einfach zu bedienen, was das Gerät besonders geeignet für unerfahrene Nutzer macht. -
Seite 9: Rückseite
DR Pro Rack 08) LINKS/RECHTS/HOCH/RUNTER/ENTER Wechseln Sie mit diesen Tasten zwischen den verfügbaren Optionen. 09) LED-Anzeige DMX-Eingang Diese LED leuchtet auf, wenn ein DMX-Signal empfangen wird. 10) LED-Anzeige DMX-Ausgang Diese LED leuchtet auf, wenn ein DMX-Signal an andere angeschlossene Geräte geschickt wird. 11) SD-Kartenschlitz Stecken Sie eine SD-Karte in diesen Schlitz, um Daten zu übertragen. -
Seite 10: Setup Und Betrieb
DR Pro Rack Setup und Betrieb Befolgen Sie die unten stehenden Anweisungen, da Sie zum bevorzugten Betriebsmodus gehören. Versichern Sie sich immer, dass das Gerät für die örtliche Netzspannung geeignet ist (siehe Technische Daten), bevor Sie es an das Stromnetz anschließen. Ein für 120V ausgelegtes Gerät darf nicht an eine Netzspannung von 230V angeschlossen werden und umgekehrt. -
Seite 11: Hochfahren
DR Pro Rack Hochfahren 01) Wenn Sie das Gerät eingeschaltet anhaben, halten Sie 3 Sekunden lang die ENTER-Taste gedrückt, um das Hauptmenü aufzurufen. Auf dem Display erscheint nun: 02) Wählen Sie mit HOCH/RUNTER „SET & MODIFY“ aus und drücken Sie ENTER, um das Menü zu öffnen. Auf dem Display erscheint nun: 03) Drücken Sie die Speichertasten (05) in der Reihenfolge: 1, 2, 3, 4, um das Passwort einzugeben. -
Seite 12: Dmx-Aufnahme
DR Pro Rack 1. DMX-Aufnahme Im Menü „Record DMX“ können Sie die Aufnahmeeinstellungen für Szenen, Shows und Chases vornehmen. 01) Wählen Sie mit HOCH/RUNTER „Record DMX“ aus und drücken Sie ENTER, um das Menü zu öffnen. 02) Auf dem Display erscheint nun: 1.1 Aufnehmen von Szenen Im Menü... -
Seite 13: Aufnehmen Von Shows
DR Pro Rack 1.2 Aufnehmen von Shows Im Menü „Record Show“ können Sie Shows aufnehmen. 01) Drücken Sie im Menü „Record DMX“auf HOCH/RUNTER, um „Record Show“ auszuwählen. Auf dem Display erscheint nun: 02) Drücken Sie ENTER, um das Menü zu öffnen. Auf dem Display erscheint nun: 03) Wählen Sie mit HOCH/RUNTER den Szenennamen aus und drücken Sie ENTER. -
Seite 14: Hinzufügen Von Chases
DR Pro Rack 10) Wenn Sie eine Show aufnehmen möchten, wählen Sie mit HOCH/RUNTER „Confirm & Record“ aus und drücken Sie ENTER, um das Menü zu öffnen. Auf dem Display erscheint nun: 11) Wählen Sie mit HOCH/RUNTER „Start Record“ aus und drücken Sie ENTER, um die Aufnahme zu starten. -
Seite 15: Bearbeiten Von Chases
DR Pro Rack 06) Drücken Sie HOCH/RUNTER, um zwischen den folgenden Optionen zu wechseln: Cur-Step: Zeigt den aktuellen Schritt/die Gesamtanzahl der Schritte an. SCENE01:Zeigt den Namen und die Nummer der aktuellen Szene/die Gesamtanzahl der Szenen an. HoldTime: Drücken Sie ENTER, um die Haltezeit zu bearbeiten. Drücken Sie LINKS/RECHTS/HOCH/RUNTER, um die Werte auszuwählen und zu bearbeiten. -
Seite 16: Löschen Von Szenen
DR Pro Rack 05) Alle Optionen funktionieren wie in den Schritten 3-7 auf den Seiten 13-14 unter Hinzufügen von Chases. 06) Wählen Sie mit HOCH/RUNTER den Namen der aktuellen Szene aus und drücken Sie ENTER, um das Menü zu öffnen. Drücken Sie HOCH/RUNTER, um zwischen den erstellten Szenen zu wechseln. 07) Wählen Sie mit HOCH/RUNTER „Insert Step After“... -
Seite 17: Löschen Von Shows
DR Pro Rack 1.6 Löschen von Shows Im Menü „Delete Show“ können Sie eine ausgewählte Show löschen. 01) Wählen Sie im Hauptmenü mit HOCH/RUNTER „Delete Show“ aus. Auf dem Display erscheint nun: 02) Drücken Sie ENTER, um das Menü zu öffnen. Auf dem Display erscheint nun: 03) Drücken Sie ENTER, um die gewünschte Szene auszuwählen. -
Seite 18: Löschen Von Chases
DR Pro Rack 1.7 Löschen von Chases Im Menü „Delete Chase“ können Sie eine ausgewählte Chase löschen. 01) Wählen Sie im Menü „Record DMX“ mit HOCH/RUNTER „Delete Chase“ aus. Auf dem Display erscheint nun: 02) Drücken Sie ENTER, um das Menü zu öffnen. Auf dem Display erscheint nun: 03) Drücken Sie ENTER, um die gewünschte chase auszuwählen. -
Seite 19: Triggerereignis
DR Pro Rack 2. Triggerereignis Im Menü „Trigger Event“ können Sie Zeitereignisse einstellen. 01) Wählen Sie im Menü „SET & MODIFY“ mit HOCH/RUNTER „Trigger Event“ aus. Auf dem Display erscheint nun: 02) Drücken Sie ENTER, um das Menü zu öffnen. Auf dem Display erscheint nun: 2.1. - Seite 20 DR Pro Rack 02) Wählen Sie mit HOCH/RUNTER „Add Weekly“ aus und drücken Sie ENTER, um das Menü zu öffnen. Auf dem Display erscheint nun: 03) Wählen Sie mit HOCH/RUNTER den Namen des Ereignisses aus und drücken Sie ENTER, um den Namen zu bearbeiten.
-
Seite 21: Bearbeiten Von Zeitereignissen
DR Pro Rack 24) Drücken Sie zur Bestätigung ENTER. 25) Wählen Sie mit HOCH/RUNTER „Trigger“ aus und drücken Sie ENTER, um das Menü zu öffnen. 26) Wählen Sie mit HOCH/RUNTER eine der verfügbaren Optionen aus: Memory 1-8: Wählen Sie einen der 8 Speicherkanäle aus. ... -
Seite 22: Löschen Von Zeitereignissen
DR Pro Rack 08) Wenn Sie alle Änderungen vorgenommen haben, wählen Sie mit HOCH/RUNTER „Finish& Return“ aus und drücken Sie ENTER, um die Änderungen zu speichern und zum vorherigen Menü zurückzukehren. 2.1.2 Löschen von Zeitereignissen Im Menü „Time Event“ können Sie die zuvor erstellten Zeitereignisse löschen. 01) Wählen Sie im Menü... -
Seite 23: Smpte/Mtc-Ereignis
DR Pro Rack 08) Drücken Sie ENTER, um das Menü zu öffnen. Auf dem Display erscheint nun: 09) Wenn Sie das Ereignis löschen möchten, drücken Sie ENTER. Wenn Sie es nicht löschen möchten, wählen Sie mit LINKS/RECHTS „Cancel“ aus und drücken Sie ENTER, um die Auswahl zu bestätigen. 10) Wählen Sie mit HOCH/RUNTER „Return“... -
Seite 24: Hinzufügen Von Smpte/Mtc-Ereignissen
DR Pro Rack 03) Wählen Sie mit HOCH/RUNTER „SMPTE/MCE Event“ aus und drücken Sie ENTER, um das Menü zu öffnen. Auf dem Display erscheint nun: 2.2.1 Hinzufügen von SMPTE/MTC-Ereignissen Im Menü „Add SMPTE/MTC“ können Sie SMPTE/MTC-Ereignisse erstellen. 01) Wählen Sie mit HOCH/RUNTER „Add SMPTE/MTC“ aus und drücken Sie ENTER, um das Menü zu öffnen. Auf dem Display erscheint nun: 02) Wählen Sie mit HOCH/RUNTER den Namen des Ereignisses aus und drücken Sie ENTER, um das Menü... -
Seite 25: Bearbeiten Von Smpte/Mtc-Ereignissen
DR Pro Rack 14) Wählen Sie mit HOCH/RUNTER „Finish & Return“ aus und drücken Sie ENTER, um zum übergeordneten Menü zurückzukehren. 2.2.2 Bearbeiten von SMPTE/MTC-Ereignissen Im Menü „Edit SMPTE/MTC“ können Sie die zuvor erstellten SMPTE/MTC-Ereignisse bearbeiten. 01) Wählen Sie im Menü „SMPTE/MTC“ mit HOCH/RUNTER „Edit SMPTE/MTC“ aus. Auf dem Display erscheint nun: 02) Drücken Sie ENTER, um das Menü... -
Seite 26: Dmx-Trigger
DR Pro Rack 02) Drücken Sie ENTER, um das Menü zu öffnen. Auf dem Display erscheint nun: 03) Wählen Sie mit HOCH/RUNTER das gewünschte Ereignis aus. 04) Drücken Sie zur Bestätigung ENTER. Auf dem Display erscheint nun: 05) Wenn Sie das Ereignis löschen möchten, drücken Sie ENTER. Wenn Sie es nicht löschen möchten, wählen Sie mit LINKS/RECHTS „Cancel“... -
Seite 27: Zuweisen Eines Speicherplatzes
DR Pro Rack 02) Drücken Sie ENTER, um das Menü zu öffnen. Auf dem Display erscheint nun: 03) Wählen Sie mit HOCH/RUNTER „DMX Start Address“ aus und drücken Sie ENTER, um das Menü zu öffnen. 04) Drücken Sie LINKS/RECHTS/HOCH/RUNTER, um die einzelnen Ziffern auszuwählen und die gewünschte DMX-Adresse einzustellen. -
Seite 28: Einstellen Von Datum/Uhrzeit
DR Pro Rack 02) Drücken Sie ENTER, um das Menü zu öffnen. Auf dem Display erscheint nun: 03) Wählen Sie mit HOCH/RUNTER den Speichernamen aus und drücken Sie ENTER, um das Menü zu öffnen. 04) Wählen Sie mit HOCH/RUNTER einen der verfügbaren 8 Speicherkanäle aus: 05) Drücken Sie HOCH/RUNTER, um zwischen den folgenden Optionen zu wechseln: ... -
Seite 29: Einstellen Eines Passworts
DR Pro Rack 02) Drücken Sie ENTER, um das Menü zu öffnen. Auf dem Display erscheint nun: 03) Drücken Sie HOCH/RUNTER, um zwischen den Optionen zu wechseln. 04) Drücken Sie ENTER, um das Menü zu öffnen. 05) Drücken Sie LINKS/RECHTS/HOCH/RUNTER, um die Werte auszuwählen und zu bearbeiten. 06) Wenn Sie Datum und Uhrzeit eingestellt haben, wählen Sie mit HOCH/RUNTER „Save&... -
Seite 30: Datenbackup
DR Pro Rack 07) Danach wird automatisch „Confirm & Save“ markiert. Drücken Sie ENTER, um das neue Passwort zu speichern. 6. Datenbackup Im Menü „Data Backup“ können Sie eine Sicherheitskopie Ihrer erstellten Szenen, Shows und Chases erstellen. Sie können aber auch die Daten von einer SD-Karte in das DR Pro Rack importieren. 01) Wählen Sie im Menü... - Seite 31 DR Pro Rack 04) Drücken Sie ENTER, sobald Sie die gewünschte Option ausgewählt haben, um die Dateien zu importieren/exportieren. Auf dem Display erscheint nun: 05) Die gewünschten Daten sind nun gespeichert. 06) Wählen Sie mit HOCH/RUNTER „Finish & Return“ aus und drücken Sie ENTER, um zum übergeordneten Menü...
-
Seite 32: Bedienfeld
DR Pro Rack Bedienfeld Abb. 04 LCD-Display D) ENTER-Taste HOCH-Taste RUNTER-Taste C) RECHTS-Taste LINKS-Taste Kontrollmodus Dem Gerät wird eine individuelle Adresse an einer Datenübertragungsleitung zugewiesen, die mit dem Controller verbunden ist. Das Gerät reagiert auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.) DMX-Adresszuweisung Achten Sie bei der Verwendung eines Controllers darauf, dass das Gerät 3 Kanäle hat. -
Seite 33: Hauptmenü-Optionen
DR Pro Rack Hauptmenü-Optionen 1. Manual Control 2. Timer Event 3. DMX Monitor 4. SMPTE/MIDI Trigger 5. DMX Trigger 6. Unit Version 7. SET & MODIFY 1. Manuelle Steuerung 01) Halten Sie die ENTER-Taste 3 Sekunden lang gedrückt. 02) Wählen Sie im Hauptmenü mit HOCH/RUNTER „Manual Control“ aus und drücken Sie ENTER, um das Menü... -
Seite 34: Dmx-Monitor
DR Pro Rack 3. DMX-Monitor 01) Halten Sie die ENTER-Taste 3 Sekunden lang gedrückt. 02) Wählen Sie im Hauptmenü mit HOCH/RUNTER „DMX Monitor“ aus und drücken Sie ENTER, um das Menü zu öffnen. Auf dem Display erscheint nun: 03) In diesem Modus werden DMX-Signale erhalten und ohne jegliche Veränderungen wiedergegeben. 4. -
Seite 35: Geräteversion
DR Pro Rack 6. Geräteversion 01) Halten Sie die ENTER-Taste 3 Sekunden lang gedrückt. 02) Wählen Sie im Hauptmenü mit HOCH/RUNTER „Unit Version“ aus und drücken Sie ENTER, um das Menü zu öffnen. Auf dem Display wird die aktuelle Softwareversion angezeigt. 7. -
Seite 36: Wartung
DR Pro Rack Wartung Das DR Pro Rack von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Reinigen Sie die Glasscheibe mit Glasreiniger und einem weichen Tuch. Verwenden Sie keinen Alkohol oder Lösungsmittel. - Seite 37 DR Pro Rack Problem Mögliche Ursache(n) Lösung Einer oder mehrere ● Überprüfen Sie, ob das Gerät Scheinwerfer eingeschaltet ist und dass die Kabel Das Gerät erhält keinen Strom. funktionieren angeschlossen sind. überhaupt nicht. Der Controller ist nicht ● Schließen Sie den Controller an. Die Geräte starten angeschlossen.
-
Seite 38: Technische Daten
DR Pro Rack Technische Daten Modell: Showtec DR Pro Rack Eingangsspannung: 100-240 VAC, 60/50 Hz Stromversorgung: DC-Netzteil 9~12V, 500mA Kontinuierliche Leistung: Abmessungen: 482 x 78 x 44 mm (LxBxH) 19 Zoll x 1HE (LxH) Gewicht: 1,2 kg Bedienung und Programmierung... -
Seite 39: Abmessungen
DR Pro Rack Abmessungen Bestellnummer: 50821... - Seite 40 DR Pro Rack Bestellnummer: 50821...
