SHOWTEC Pixel Controller Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
BEDIENUNGSANLEITUNG
DEUTSCH

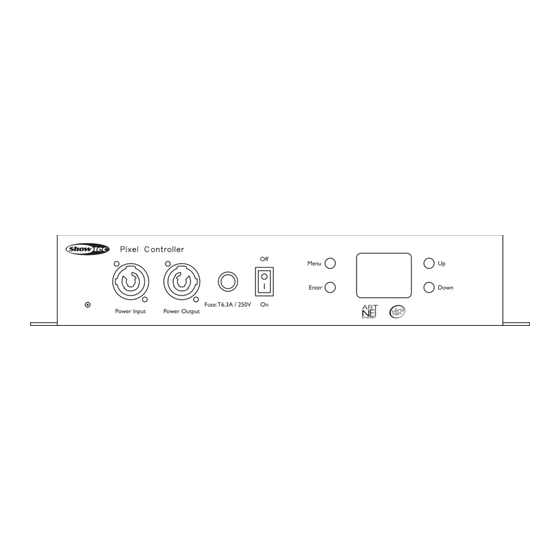

Pixel Controller
V2
Produktcode: 44510
Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SHOWTEC Pixel Controller

Inhaltszusammenfassung für SHOWTEC Pixel Controller

  • Seite 1 BEDIENUNGSANLEITUNG DEUTSCH Pixel Controller Produktcode: 44510 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...

  • Seite 2: Vorbemerkung

    Pixel Controller Vorbemerkung Herzlichen Glückwunsch zum Kauf dieses Produkts von Showtec. Diese Bedienungsanleitung enthält Anweisungen für die korrekte und sichere Verwendung dieses Produkts. Bewahren Sie die Bedienungsanleitung auf, da sie ein wesentlicher Bestandteil des Produkts ist und wichtige Informationen enthält. Bewahren Sie sie an einem leicht zugänglichen Ort auf.

  • Seite 3: Inhaltsverzeichnis

    Pixel Controller Inhaltsverzeichnis Einleitung ................................4 Vor der Verwendung des Produkts ......................... 4 Bestimmungsgemäßer Gebrauch ........................4 Produktlebensdauer ............................4 Begriffe im Text ..............................4 Symbole und Signalwörter ..........................5 Symbole auf dem Hinweisschild ........................5 Sicherheit ................................6 Warnungen und Sicherheitshinweise ......................6 Anforderungen an den Anwender .........................
  • Seite 4 Pixel Controller 6.6.3.1. Pixeltyp (Pixel Type) ..........................28 6.6.3.2. Ausgabe einstellen (Set Output) .....................29 6.6.3.3. DMX ...............................29 6.6.3.4. Art-Net (Artnet) ...........................30 6.6.3.5. Kling-Net (Klingnet) ..........................30 6.6.3.6. Slave-Modus (Slave) ..........................31 6.6.3.7. Autoprogramm (Auto) ........................31 6.6.3.8. Manuelle Steuerung (Manual) ......................32 Erweiterte Einstellungen (Advance) .......................32 6.6.4.1.

  • Seite 5: Einleitung

    Bedienungsanleitung zurückzuführen sind. Überprüfen Sie nach dem Auspacken den Inhalt des Kartons. Falls Teile fehlen oder beschädigt sind, wenden Sie sich an Ihren Highlite International-Händler. Lieferumfang: ● Showtec Pixel Controller ● Netzkabel Schuko zu Power Pro (1,5 m) ● Bedienungsanleitung Abb.

  • Seite 6: Symbole Und Signalwörter

    Pixel Controller 1.5. Symbole und Signalwörter Sicherheitshinweise und Warnungen sind in der gesamten Bedienungsanleitung mit Sicherheitssymbolen gekennzeichnet. Befolgen Sie stets die Anweisungen in dieser Bedienungsanleitung. Weist auf eine unmittelbare Gefahrensituation hin, die zum Tod oder schweren GEFAHR Verletzungen führen kann, wenn sie nicht vermieden wird.

  • Seite 7: Sicherheit

    Pixel Controller Sicherheit Wichtig Lesen und befolgen Sie die Anweisungen in dieser Bedienungsanleitung, bevor Sie dieses Produkt installieren, bedienen oder warten. Der Hersteller haftet unter keinen Umständen für Schäden, die auf die Nichtbeachtung dieser Bedienungsanleitung zurückzuführen sind. 2.1. Warnungen und Sicherheitshinweise GEFAHR Gefahr für Kinder...
  • Seite 8 Pixel Controller ● Verwenden Sie das Gerät niemals während eines Gewitters. Trennen Sie das Gerät sofort von der Stromversorgung. WARNUNG Risiko eines epileptischen Anfalls Stroboskoplicht kann bei photosensitiver Epilepsie Anfälle auslösen. Empfindliche Personen sollten sich keinem Stroboskoplicht aussetzen. Hinweis Stromversorgung ●...

  • Seite 9: Anforderungen An Den Anwender

    Pixel Controller Hinweis Unterziehen Sie das Gerät vor jedem Gebrauch einer Sichtprüfung. Überprüfen Sie Folgendes: ● Alle Schrauben, die für die Installation des Geräts oder von Teilen davon verwendet werden, sitzen fest und sind nicht verrostet. ● Die Sicherheitsvorrichtungen sind nicht beschädigt.

  • Seite 10: Beschreibung Des Produkts

    Pixel Controller Beschreibung des Produkts Der Pixel Controller darf nur in Innenräumen und mit den Pixelstrips 20 und 40, den Pixeltubes 16 und 32 und den Pixel Dots verwendet werden. Er ist zum Beispiel gut geeignet, um in Hotel- oder Theaterlobbys eine angenehme Atmosphäre zu schaffen.

  • Seite 11: Seitenansicht

    Ausgangsanschlüsse: 3-/5-polige DMX-Ausgänge, 4 x dedizierte RJ45-Ausgänge Maximale Kabellänge: 10 m (CAT-5/CAT-6) vom Pixel Controller zum Pixelstrip/Pixeltube/Pixel Dot Maximale Ausgangslänge: Pixelstrip 20/40: 4 m pro Ausgang, 16 m pro Controller Pixeltube 16/32: 5 m pro Ausgang, 20 m pro Controller...

  • Seite 12: Kompatibilität

    Pixel Controller Kompatibilität Hinweis Der Pixel Controller ist AUSSCHLIESSLICH für den Betrieb mit den Pixelstrips 20/40, den Pixeltubes 16/32 und dem Pixel Dot vorgesehen. Der Pixel Controller wird ohne Pixelstrip/Pixeltube/Pixel Dot geliefert. Sie müssen diese Geräte separat erwerben. Produktcode: 44501...

  • Seite 13: Installation

    Pixel Controller Installation 4.1. Sicherheitshinweise für die Installation Hinweis Achten Sie darauf, dass genügend Platz für die Belüftung rund um das Gerät vorhanden ist. ● Versperren Sie nicht die Lüftungsschlitze. Ohne ordnungsgemäße Wärmeableitung und Luftzirkulation können die internen Komponenten überhitzen. Dadurch könnte das Produkt beschädigt werden.

  • Seite 14: Verbindung Zur Stromversorgung

    Pixel Controller Abb. 06 4.5. Verbindung zur Stromversorgung GEFAHR Stromschlag durch Kurzschluss Das Gerät funktioniert mit Wechselstrom mit 100–240 V und 50/60 Hz. Schließen Sie das Gerät niemals an eine andere Spannung oder Frequenz an. Dieses Gerät fällt unter die IEC-Schutzart I. Stellen Sie sicher, dass es immer elektrisch mit der Masse (Erde) verbunden ist.

  • Seite 15: Mehrere Geräte An Eine Stromleitung Anschließen

    Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehreren Geräten im Master/Slave-Modus abspielen wollen, müssen Sie eine serielle DMX-Datenübertragungsleitung verwenden. Der Pixel Controller verfügt über 3- und 5-polige DMX-Ein- und -Ausgänge. Die Polzuordnung lautet wie folgt: ●...

  • Seite 16: Dmx-Kabel

    Pixel Controller anschließen möchten, sollten Sie einen Opto-Splitter verwenden, um zu verhindern, dass die Qualität des DMX-Signals abnimmt. Hinweis: ● Maximale empfohlene Länge der DMX-Datenübertragungsleitung: 300 m ● Maximale empfohlene Geräteanzahl an einer DMX-Datenübertragungsleitung: 32 Geräte 5.2.2. DMX-Kabel Für eine zuverlässige DMX-Verbindung müssen geschirmte, verdrillte Doppelkabel mit 3-/5-poligen XLR- Steckern verwendet werden.

  • Seite 17: Setup Im Master/Slave-Modus

    Der Pixel Controller unterstützt den Master/Slave-Steuerungsmodus. Sie können den Pixelstrip 20/40 (max. 4 m pro Ausgang), den Pixeltube 16/32 (max. 5 m pro Ausgang) oder Pixel Dots (max. 40 Stück pro Ausgang) an den Pixel Controller anschließen. Im folgenden Beispiel sind Pixelstrips 40 an den Pixel Controller angeschlossen.

  • Seite 18: Dmx-Verbindung

    Sie können den Pixelstrip 20/40 (max. 4 m pro Ausgang), den Pixeltube 16/32 (max. 5 m pro Ausgang) oder Pixel Dots (max. 40 Stück pro Ausgang) an den Pixel Controller anschließen. Im folgenden Beispiel sind Pixelstrips 40 an den Pixel Controller angeschlossen.

  • Seite 19: Dmx-Adresszuweisung

    Achten Sie bei einem Setup mit mehreren Geräten darauf, dass Sie die DMX-Startadresse jedes Geräts korrekt einstellen. Je nach dem angeschlossenen Gerät, verfügt der Pixel Controller über verschiedene Personalitys: Pixelstrip, Pixeltube oder Pixel Dot. Wenn Sie zum Beispiel mehrere Pixel Controller an einer Datenübertragungsleitung anschließen und mit 7 Kanälen betreiben möchten, befolgen Sie diese Schritte: Stellen Sie die Startadresse des ersten Geräts an der Datenübertragungsleitung auf 1 (001).

  • Seite 20: Netzwerkkabel

    Pixel Controller 5.3.2. Netzwerkkabel Sie können das Gerät mit einem handelsübliche Twisted-Pair-Ethernetkabel (CAT-5/CAT-5E/CAT-6) an einen Computer oder ein Lichtmischpult anschließen, der/das Art-Net oder Kling-Net unterstützt. Wenn Sie Ihre eigenen Netzwerkkabel herstellen, stellen Sie sicher, dass Sie die Pole und Drähte korrekt anschließen, wie in Abb.

  • Seite 21: Setup Mit Art-Net/ Kling-Net

    Pixel Controller 5.3.3. Setup mit Art-Net/ Kling-Net Der Pixel Controller verfügt über zwei RJ45-Anschlüsse. Sie können beide sowohl als Eingang als auch als Durchgang verwenden. Sie können den Pixelstrip 20/40 (max. 4 m pro Ausgang), den Pixeltube 16/32 (max. 5 m pro Ausgang) oder Pixel Dots (max.

  • Seite 22: Art-Net-Einstellungen

    Pixel Controller 5.3.4. Art-Net-Einstellungen So betreiben Sie Ihr Gerät über das Art-Net-Protokoll: Konfigurieren Sie die Netzwerkadresse Ihres Computers/Lichtmischpults, damit sie sich im korrekten Bereich befindet (IP 2.x.x.x, 10.x.x.x oder 192.168.x.x und Subnetz 255.0.0.0). Zum Ändern der IP- Adresse des Geräts siehe 6.6.2.1 Manual/DHCP einstellen auf Seite 27 und 6.6.2.2 IP-Adresse einstellen auf Seite 27.

  • Seite 23: Nummerierung Der Universen

    Pixel Controller 5.3.6. Nummerierung der Universen Wenn Sie mehr als 5 Geräte an einer Datenübertragungsleitung anschließen und mit 96 Kanälen betreiben möchten, benötigen Sie mehrere Universen. Stellen Sie die DMX-Startadresse der ersten 5 Geräte ein. Befolgen Sie die Anweisungen unter 5.2.5.

  • Seite 24: Bedienung

    Dieses Gerät darf nur für die Zwecke verwendet werden, für die es ausgelegt ist. Dieses Gerät ist für den professionellen Gebrauch als Pixel Controller vorgesehen. Es ist nur für die Installation im Innenbereich geeignet. Dieses Gerät ist nicht für Haushalte oder zur allgemeinen Beleuchtung geeignet.

  • Seite 25: Bedienfeld

    6.4. Hochfahren Nach dem Einschalten wird folgender Bildschirm auf dem Display angezeigt: Wenn Sie MENU drücken, zeigt der Pixel Controller sein Hauptmenü an: Hinweis: Wenn keine Taste betätigt wird, wird das Display deaktiviert. Drücken Sie eine beliebige Taste, um das Display wieder zu aktivieren. Siehe 6.6.4.3. Display Timeout (Screen Timeout) auf Seite 33 für weitere Informationen.

  • Seite 26: Menü-Übersicht

    Pixel Controller 6.5. Menü-Übersicht Produktcode: 44510...

  • Seite 27: Hauptmenü-Optionen

    Pixel Controller 6.6. Hauptmenü-Optionen Im Hauptmenü gibt es folgenden Optionen: DMX-Adresse Netzwerkeinstellungen Pixel Type / Set Output / DMX / Art-Net / Kling-Net / Slave / Auto / Manual Signal Hold / Pixel Reverse / Screen Timeout / Screen Brightness / Software Version / Invert Display / Factory Reset Drücken Sie UP/DOWN, um durchs Hauptmenü...

  • Seite 28: Netzwerkeinstellungen (Network)

    Pixel Controller 6.6.2. Netzwerkeinstellungen (Network) In diesem Menü können Sie die Netzwerkeinstellungen vornehmen. 01) Wählen im Hauptmenü mit UP/DOWN aus. 02) Drücken Sie zur Bestätigung ENTER. Auf dem Display erscheint: 6.6.2.1. Manual/DHCP einstellen 01) Wählen Sie mit UP/DOWN die Option „MANUAL/DHCP“ aus.

  • Seite 29: Steuerungsmodi (Mode)

    Pixeltube 16/32 Pixel Dot 03) Drücken Sie ENTER, um die Auswahl zu bestätigen. Der Pixel Controller setzt sich zurück und wählt die nötigen Optionen für den korrekten Betrieb des ausgewählten Geräts aus. Hinweis: Schließen Sie keine Pixelstrips, Pixeltubes und Pixel Dots gleichzeitig an einen Pixel Controller an.

  • Seite 30: Ausgabe Einstellen (Set Output)

    Sie können den Pixelstrip 20/40 (max. 4 m pro Ausgang), den Pixeltube 16/32 (max. 5 m pro Ausgang) oder Pixel Dots (max. 40 Stück pro Ausgang) an den Pixel Controller anschließen. Der Ausgabemodus muss der Anzahl bzw. Gesamtlänge der angeschlossenen Geräte entsprechen.

  • Seite 31: Art-Net (Artnet)

    06) Wählen Sie mit UP/DOWN einen der verfügbaren Kanalmodi aus (je nach dem ausgewählten Gerät unter 6.6.3.1 Pixeltyp (Pixel Type) auf Seite 28. 07) Drücken Sie ENTER, um die Auswahl zu bestätigen. Hinweis: Der Pixel Controller erkennt nicht automatisch, ob er Art-Net-Daten empfängt. Aktivieren Sie die Art-Net-Steuerung. 6.6.3.5. Kling-Net (Klingnet) In diesem Menü...

  • Seite 32: Slave-Modus (Slave)

    Pixel Controller 6.6.3.6. Slave-Modus (Slave) In diesem Menü können Sie dem Gerät den Slave-Modus zuweisen. 01) Drücken Sie ENTER, wenn „SLAVE“ auf dem Display angezeigt wird, um das Menü aufzurufen. Auf dem Display erscheint: 02) Wählen Sie mit UP/DOWN „YES“ oder „NO“ aus. Wenn Sie „YES“ auswählen, reagiert das Gerät wie das Mastergerät.

  • Seite 33: Manuelle Steuerung (Manual)

    Pixel Controller 6.6.3.8. Manuelle Steuerung (Manual) In diesem Menü können Sie den manuellen Modus aktivieren. 01) Drücken Sie ENTER, wenn „MANUAL“ auf dem Display angezeigt wird, um das Menü aufzurufen. Auf dem Display erscheint: 02) Wählen Sie mit UP/DOWN eine der 5 Optionen aus: DIMMER: Helligkeit (0 -255, von dunkel bis max.

  • Seite 34: Signal Halten (Signal Hold)

    06) Drücken Sie ENTER, um die Auswahl zu bestätigen. 6.6.4.1. Signal halten (Signal Hold) In diesem Menü können Sie festlegen, wie der Pixel Controller reagieren soll, wenn er keine DMX-Signale mehr erhält. 01) Drücken Sie ENTER, um das Menü zu öffnen.

  • Seite 35: Dmx-Kanäle

    02) Drücken Sie ENTER, um die Auswahl zu bestätigen. 6.7. DMX-Kanäle Die verfügbaren DMX-Kanalmodi hängen davon ab, welcher Gerätetyp an den Pixel Controller angeschlossen ist (siehe 6.6.3.1. Pixeltyp (Pixel Type) auf Seite 28) sowie vom ausgewählten Ausgabemodus (siehe 6.6.3.2 Ausgabe einstellen (Set Output) auf Seite 29.

  • Seite 36: 120, 240, 360, 480 Kanäle

    Pixel Controller 6.7.1.2. 120, 240, 360, 480 Kanäle Funktion Wert Einstellung Red (Pixel 1) 000-255 Von niedriger zu hoher Intensität (0–100 %) Green (Pixel 1) 000-255 Von niedriger zu hoher Intensität (0–100 %) Blue (Pixel 1) 000-255 Von niedriger zu hoher Intensität (0–100 %)

  • Seite 37: 480 Kanäle (Art-Net)

    Pixel Controller 6.7.1.3. 480 Kanäle (Art-Net) 480 CH Funktion Wert Einstellung Red (Pixel 1, Universum 0) 000-255 Von niedriger zu hoher Intensität (0–100 %) Green (Pixel 1, Universum 0) 000-255 Von niedriger zu hoher Intensität (0–100 %) Blue (Pixel 1, Universum 0) 000-255 Von niedriger zu hoher Intensität (0–100 %)

  • Seite 38: 960 Kanäle (Art-Net)

    Pixel Controller 6.7.1.4. 960 Kanäle (Art-Net) 960 CH Funktion Wert Einstellung Red (Pixel 1, Universum 0) 000-255 Von niedriger zu hoher Intensität (0–100 %) Green (Pixel 1, Universum 0) 000-255 Von niedriger zu hoher Intensität (0–100 %) Blue (Pixel 1, Universum 0) 000-255 Von niedriger zu hoher Intensität (0–100 %)

  • Seite 39: 1440 Kanäle (Art-Net)

    Pixel Controller 6.7.1.5. 1440 Kanäle (Art-Net) 1440 CH Funktion Wert Einstellung Red (Pixel 1, Universum 0) 000-255 Von niedriger zu hoher Intensität (0–100 %) Green (Pixel 1, Universum 0) 000-255 Von niedriger zu hoher Intensität (0–100 %) Blue (Pixel 1, Universum 0) 000-255 Von niedriger zu hoher Intensität (0–100 %)

  • Seite 40: 1920 Kanäle (Art-Net)

    Pixel Controller 6.7.1.6. 1920 Kanäle (Art-Net) 1920 CH Funktion Wert Einstellung Red (Pixel 1, Universum 0) 000-255 Von niedriger zu hoher Intensität (0–100 %) Green (Pixel 1, Universum 0) 000-255 Von niedriger zu hoher Intensität (0–100 %) Blue (Pixel 1, Universum 0) 000-255 Von niedriger zu hoher Intensität (0–100 %)

  • Seite 41: Pixeltube 16/32

    Pixel Controller 6.7.2. Pixeltube 16/32 6.7.2.1. 7 Kanäle 7 CH Funktion Wert Einstellung Masterdimmer 000-255 Von niedriger zu hoher Intensität (0–100 %) 000-004 Stroboskop aus Stroboskop 005-255 Von niedriger zu hoher Frequenz 000-255 Von niedriger zu hoher Intensität (0–100 %)
  • Seite 42 Pixel Controller 6.7.2.2. 96, 192, 288, 384, 480 Funktion Wert Einstellung Red (Pixel 1) 000-255 Von niedriger zu hoher Intensität (0–100 %) Green (Pixel 1) 000-255 Von niedriger zu hoher Intensität (0–100 %) Blue (Pixel 1) 000-255 Von niedriger zu hoher Intensität (0–100 %)

  • Seite 43: 384 Kanäle (Art-Net)

    Pixel Controller Funktion Wert Einstellung Green (Pixel 000-255 Von niedriger zu hoher Intensität (0–100 %) 160) Blue (Pixel 160) 000-255 Von niedriger zu hoher Intensität (0–100 %) 6.7.2.3. 384 Kanäle (Art-Net) 384 CH Funktion Wert Einstellung Red (Pixel 1, Universum 0) 000-255 Von niedriger zu hoher Intensität (0–100 %)

  • Seite 44: 768 Kanäle (Art-Net)

    Pixel Controller 6.7.2.4. 768 Kanäle (Art-Net) 768 CH Funktion Wert Einstellung Red (Pixel 1, Universum 0) 000-255 Von niedriger zu hoher Intensität (0–100 %) Green (Pixel 1, Universum 0) 000-255 Von niedriger zu hoher Intensität (0–100 %) Blue (Pixel 1, Universum 0) 000-255 Von niedriger zu hoher Intensität (0–100 %)

  • Seite 45: 1152 Kanäle (Art-Net)

    Pixel Controller 6.7.2.5. 1152 Kanäle (Art-Net) 1152 CH Funktion Wert Einstellung Red (Pixel 1, Universum 0) 000-255 Von niedriger zu hoher Intensität (0–100 %) Green (Pixel 1, Universum 0) 000-255 Von niedriger zu hoher Intensität (0–100 %) Blue (Pixel 1, Universum 0) 000-255 Von niedriger zu hoher Intensität (0–100 %)

  • Seite 46: 1536 Kanäle (Art-Net)

    Pixel Controller 6.7.2.6. 1536 Kanäle (Art-Net) 1536 CH Funktion Wert Einstellung Red (Pixel 1, Universum 0) 000-255 Von niedriger zu hoher Intensität (0–100 %) Green (Pixel 1, Universum 0) 000-255 Von niedriger zu hoher Intensität (0–100 %) Blue (Pixel 1, Universum 0) 000-255 Von niedriger zu hoher Intensität (0–100 %)

  • Seite 47: 1920 Kanäle (Art-Net)

    Pixel Controller 6.7.2.7. 1920 Kanäle (Art-Net) 1920 CH Funktion Wert Einstellung Red (Pixel 1, Universum 0) 000-255 Von niedriger zu hoher Intensität (0–100 %) Green (Pixel 1, Universum 0) 000-255 Von niedriger zu hoher Intensität (0–100 %) Blue (Pixel 1, Universum 0) 000-255 Von niedriger zu hoher Intensität (0–100 %)

  • Seite 48: Pixel Dot

    Pixel Controller 6.7.3. Pixel Dot 6.7.3.1. 7 Kanäle 7 CH Funktion Wert Einstellung Masterdimmer 000-255 Von niedriger zu hoher Intensität (0–100 %) 000-004 Stroboskop aus Stroboskop 005-255 Von niedriger zu hoher Frequenz 000-255 Von niedriger zu hoher Intensität (0–100 %)

  • Seite 49: 30, 60, 90, 120 Kanäle

    Pixel Controller 6.7.3.2. 30, 60, 90, 120 Kanäle Funktion Wert Einstellung Red (Pixel Dot 1) 000-255 Von niedriger zu hoher Intensität (0–100 %) Green (Pixel Dot 1) 000-255 Von niedriger zu hoher Intensität (0–100 %) Blue (Pixel Dot 1) 000-255 Von niedriger zu hoher Intensität (0–100 %)

  • Seite 50: 120 Kanäle (Dmx Und Art-Net)

    Pixel Controller Hinweis: Die Option „120 Kanäle“ ist verfügbar, wenn Sie im Menü „Set Output“ 40xPixDOT ausgewählt haben. Siehe 6.6.3.2. Ausgabe einstellen (Set Output) und 6.6.3.3 DMX auf Seite 29 für weitere Informationen. 6.7.3.3. 120 Kanäle (DMX und Art-Net) 120 CH...

  • Seite 51: 240 Kanäle (Dmx Und Art-Net)

    Pixel Controller 6.7.3.4. 240 Kanäle (DMX und Art-Net) 240 CH Funktion Wert Einstellung Red (Pixel Dot 1, Ausgang 1) 000-255 Von niedriger zu hoher Intensität (0–100 %) Green (Pixel Dot 1, Ausgang 1) 000-255 Von niedriger zu hoher Intensität (0–100 %)

  • Seite 52: 360 Kanäle (Dmx Und Art-Net)

    Pixel Controller 6.7.3.5. 360 Kanäle (DMX und Art-Net) 360 CH Funktion Wert Einstellung Red (Pixel Dot 1, Ausgang 1) 000-255 Von niedriger zu hoher Intensität (0–100 %) Green (Pixel Dot 1, Ausgang 1) 000-255 Von niedriger zu hoher Intensität (0–100 %)

  • Seite 53: 480 Kanäle (Dmx Und Art-Net)

    Pixel Controller 6.7.3.6. 480 Kanäle (DMX und Art-Net) 480 CH Funktion Wert Einstellung Red (Pixel Dot 1, Ausgang 1) 000-255 Von niedriger zu hoher Intensität (0–100 %) Green (Pixel Dot 1, Ausgang 1) 000-255 Von niedriger zu hoher Intensität (0–100 %)

  • Seite 54: Fehlersuche

    Pixel Controller Fehlersuche Diese Anleitung zur Fehlersuche enthält Lösungen, die von Personen ohne besondere Qualifikation ausgeführt werden können. Dieses Gerät enthält keine Teile, die vom Benutzer selbst gewartet werden können. Nicht autorisierte Änderungen am Gerät führen dazu, dass die Garantie erlischt. Solche Änderungen können zu Verletzungen und Sachschäden führen.

  • Seite 55: Wartung

    Pixel Controller Wartung 8.1. Sicherheitshinweise für die Wartung GEFAHR Stromschlag durch gefährliche Spannung im Inneren 8.2. Vorbeugende Wartung Hinweis Unterziehen Sie das Gerät vor jedem Gebrauch einer Sichtprüfung. Überprüfen Sie Folgendes: ● Alle Schrauben, die für die Installation des Geräts oder von Teilen davon verwendet werden, sitzen fest und sind nicht verrostet.

  • Seite 56: Ersetzen Der Sicherung

    Pixel Controller 8.3.1. Ersetzen der Sicherung GEFAHR Stromschlag durch Kurzschluss ● Versuchen Sie nicht, den Temperaturschalter oder die Sicherungen zu überbrücken. ● Verwenden Sie ausschließlich Ersatzsicherungen des gleichen Typs und der gleichen Leistung wie die bereits enthaltenen Sicherungen. Durch Überspannungen, Kurzschlüsse oder falsche Netzanschlüsse kann eine Sicherung durchbrennen.

  • Seite 57: Deinstallation, Transport Und Lagerung

    Pixel Controller Deinstallation, Transport und Lagerung 9.1. Anweisungen zur Deinstallation WARNUNG Die unsachgemäße Deinstallation kann zu schweren Verletzungen und Sachschäden führen. ● Lassen Sie das Gerät abkühlen, bevor Sie es abbauen. ● Trennen Sie es vor der Deinstallation von der Stromversorgung.
  • Seite 58 Pixel Controller Produktcode: 44510...
  • Seite 59 Pixel Controller Produktcode: 44510...
  • Seite 60 Pixel Controller Produktcode: 44510...
  • Seite 61 Pixel Controller Produktcode: 44510...
  • Seite 62 ©2021 Showtec...
