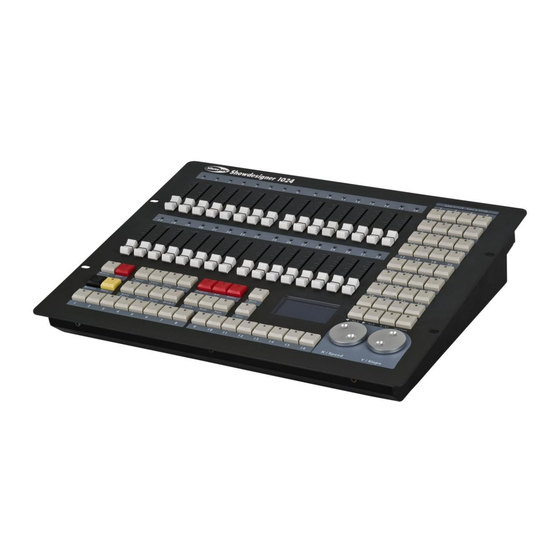

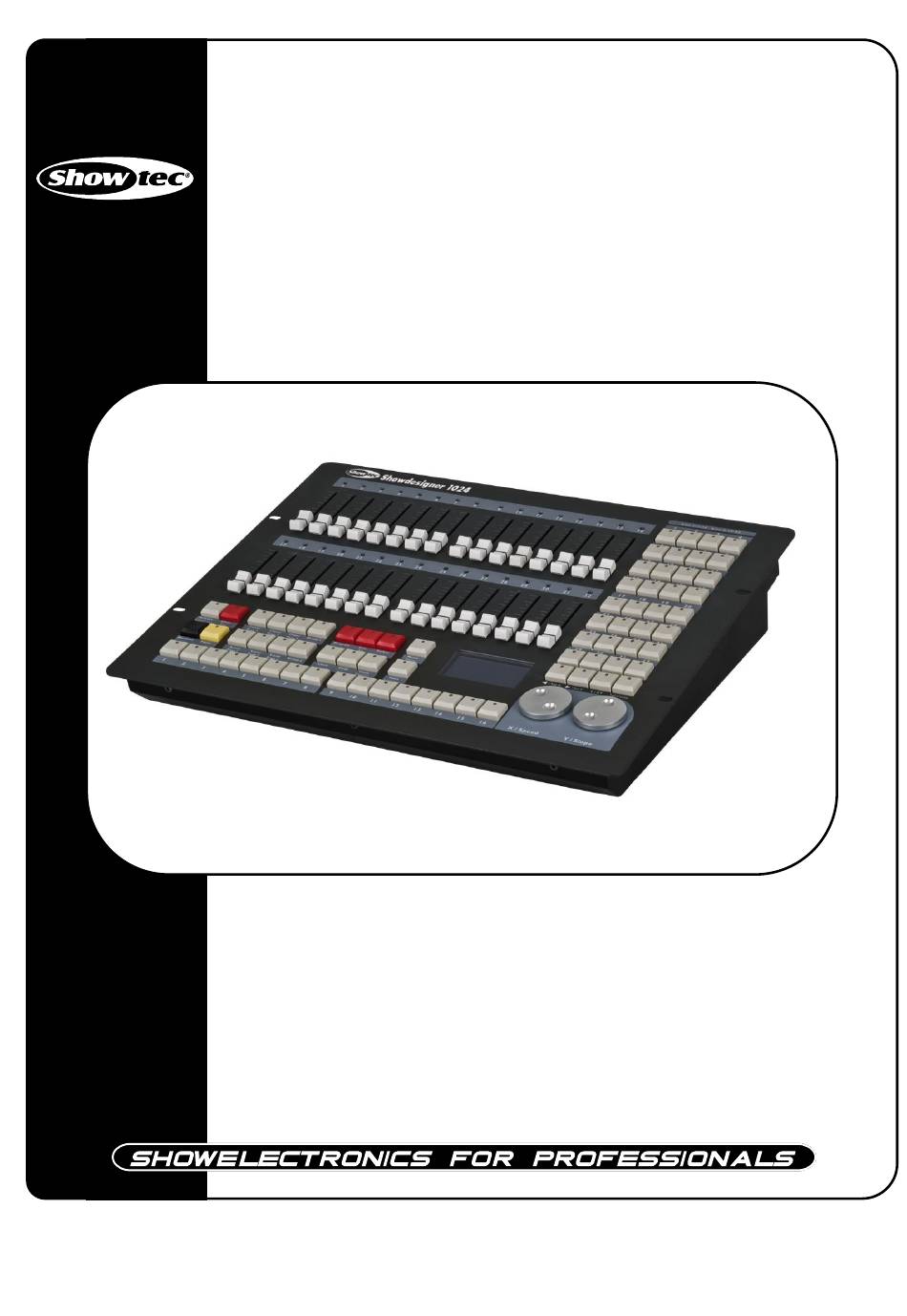

- Seite 1 Showdesigner 1024 ORDERCODE 50720...
- Seite 2 Informationen: iwant@showtec.info Showtec bietet einige der Produkte mit der besten Qualität und dem besten Preis an, die momentan auf dem Markt erhältlich sind. Entscheiden Sie sich also auch das nächste Mal wieder für Showtec, wenn Sie auf der Suche nach weiteren großartigen Beleuchtungsgeräten sind.
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Showdesigner 1024 Produkt-Anleitung ™ Warnung.................…...……………..…………………………….………… Sicherheitshinweise………………………………………………………………………………………………..Betriebsbestimmungen.……………………………………………………………………………………………..Vorgehensweise für die Rückgabe………………………………..……………………........Reklamationen………………………………………………………………............Gerätebeschreibung..…............……….……………………………….…....Features…….……………………………………………………………………………….……..…......Geräteübersicht………………………………………………………………………………………………....Controller-Vorderseite............................- Vorrichtungswahltasten................……………………....- Schieber und LED-Anzeigen..............…....…...…....- Funktionstasten....................………......- Speicherbereich für Szene, Verfolgung und Verfolgungsgruppe............- Jog-Räder..................…....……......Controller-Rückseite............................Installation................…...……………………………………..…....Installation...........………………………………………..………........Aufstellung und Bedienung............……..…………………………….…...... -
Seite 4: Warnung
Karton uns sämtliche Verpackungsmaterialien auf. Für den Fall, dass ein Produkt an die Fabrik zurückgeschickt werden muss, ist es wichtig, dass dies in der Originalverpackung geschieht. Im Lieferumfang Ihres Produktes sind enthalten: • Showtec Showdesigner einschl. 1 m IEC-Kabel • Bedienungsanleitung WARNUNG ACHTUNG! Schützen Sie das Gerät vor Regen und Feuchtigkeit! -
Seite 5: Betriebsbestimmungen
Gerät schaden. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat. Sollte Ihr Showtec Gerät einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie es bitte sofort ab. Verpacken Sie das Gerät sicher (am besten in der Originalverpackung) und schicken Sie es an Ihren Showtec-Händler. -
Seite 6: Vorgehensweise Für Die Rückgabe
Stromanschlüsse Schließen Sie das Gerät mit dem Stecker an das Stromnetz an. Passen Sie immer auf, dass das Kabel mit der richtigen Farbe an die richtige Stelle angeschlossen wird. International EU-Kabel UK-Kabel US-Kabel Stift BRAUN GELB/KUPFER PHASE BLAU SCHWARZ SILBER NULL GELB/GRÜN GRÜN... -
Seite 7: Gerätebeschreibung
Gerätebeschreibung Features Showdesigner ist eine Beleuchtungs-Controller von Showtec und bietet: • 1024 DMX-Steuerkanäle, kompatibel mit dem DMX512/1990-Standard. • Steuerung von bis zu 32 Vorrichtungen, jede mit bis zu 32 Kanälen. • 32 Schieber an der Frontplatte für einfache und schnelle Steuerung aller Kanäle in der Vorrichtung. -
Seite 8: Controller-Vorderseite
Controller-Vorderseite 1) Vorrichtungswahltasten Es gibt 32 Tasten mit 32 festen DMX-Kanälen, alle für direkte Vorrichtungswahl. Wenn eine Vorrichtung gewählt ist, leuchtet die LED-Anzeige in der Taste auf. Wenn die LED-Anzeige der Vorrichtungswahltaste blinkt, zeigt die LED-Anzeige des entsprechenden Faders den Status der Vorrichtung Es ist möglich, entweder eine Vorrichtung oder mehrere Vorrichtungen gleichzeitig zu aktivieren oder zu deaktivieren. - Seite 9 Clear: Die Funktion dieser Taste ändert sich mit dem Zustand des Gerätes. Exit: Verwenden Sie diese Taste zum Austritt aus dem Modus Program oder Delete. Blackout: Verwenden Sie diese Taste, um alle Ausgänge abzuschalten. Pause: Drücken Sie diese Taste, um alle laufenden Verfolgungen zu pausieren. Program: Drücken Sie diese Taste, um in den Programmmodus einzutreten.
-
Seite 10: Speicherbereich Für Szene, Verfolgung Und Verfolgungsgruppe
E/XY: Verwenden Sie diese Taste zum Umschalten zwischen den Funktionen Geschwindigkeit/Flanke oder Pan/Tilt für die Jog-Räder: Geschwindigkeits-/Flankenmodus: LED leuchtet nicht. Pan-/Tilt-Modus: LED leuchtet. Die Geschwindigkeit/Flanke für eine Verfolgungsgruppe kann nur mit X/Speed angepasst werden. <=/SETX, =>/SETY: Verwenden Sie diese Taste zum Ändern der Richtung einer laufenden Verfolgung. Oder verwenden Sie diese Taste zum Umschalten zwischen Schwenk-/Neigebewegung der Jog-Räder. -
Seite 11: Controller-Rückseite
Diese DMX-Ausgänge können die ersten 512 DMX-Kanäle steuern. 2) DMX OUT 3+4: Diese DMX-Ausgänge können die zweiten 512 DMX-Kanäle (513 bis 1024) steuern. 3) UPDATA: Dateneingang (wird nur von Showtec verwendet, um eine Fehler-Logdatei auszulesen). 4) Mikrofon. 5) Audioeingang: Diese Buchse akzeptiert ein Audioeingangssignal mit Linepegel im Bereich von 100 mV bis 1 Vpp. -
Seite 12: Installation
Installation Alles Verpackungsmaterial vom Showdesigner 512 entfernen. Überprüfen Sie, dass alle Schaumstoff- und Kunststoffpolster entfernt worden sind. Schrauben Sie die Ausrüstung in ein 19-Zoll-Gestell. Schließen Sie alle Kabel an. Trennen Sie das Gerät vor Reinigungs- und Wartungsarbeiten immer zunächst von der Stromversorgung. Schäden durch die Nichtbeachtung dieser Anweisungen unterliegen nicht der Garantie. -
Seite 13: Clear
2.1.4 Clear Wenn eine der LED-Anzeigen von sc1, sc2, sc3, chase1, chase2, chase3, group1 oder group2 leuchtet, so drücken Sie Clear einmal, um alle manuellen Ausgänge zu löschen. Wenn eine der LED-Anzeigen von sc1, sc2 oder sc3leuchtet, so drücken Sie Clear für etwa eine Sekunde. Dies löscht alle manuellen Ausgänge und schließt alle laufenden Szenen. -
Seite 14: Eine Verfolgung Erstellen
2.4 Eine Verfolgung erstellen Es gibt drei Arten, eine Verfolgung zu erstellen: A. Erstellen Sie die Verfolgung durch Anpassen der Fader. B. Erstellen Sie zuerst die Szenen und wählen Sie dann die Szenen in die Verfolgung. C. Verwenden Sie eine Mischung der beiden obigen Methoden. A: Erstellen Sie eine Verfolgung durch Anpassen der Fader. -
Seite 15: Eine Verfolgung Laufen Lassen
C: Erstellen Sie zuerst die Szenen und fügen Sie dann die Szenen zur Verfolgung hinzu. Schritt Beschreibung Erstellen Sie Szenen (siehe „Eine Szene erstellen“). Drücken Sie Program, um in den Programmiermodus einzutreten. Wählen Sie Chase1, Chase2 oder Chase3 zum Speichern der Verfolgung. Wählen Sie eine Nummer von 1 bis 16 als die Nummer der Verfolgung. -
Seite 16: Eine Verfolgungsgruppe Erstellen
Die folgenden Parameter können editiert werden, während eine Verfolgung läuft. =>/SETY drücken Die Verfolgung läuft vorwärts. =>/SETX drücken Die Verfolgung läuft rückwärts. Auto drücken. Die Verfolgung läuft im Automodus. Music drücken Die Verfolgung läuft im Tonaktivierungsmodus. ALL drücken Dann X/Speed (Jog-Rad) einstellen, um die Laufgeschwindigkeit einzustellen. Y/Slope ist für Flankeneinstellung. -
Seite 17: Mastersteuerungszuordnung
2.8 Mastersteuerungszuordnung In Showdesigner 1024 stehen bis zu 16 Mastersteuerungen zur Verfügung. Jede von ihnen kann jedem beliebigen Kanal zugeordnet werden. Schritt Beschreibung Drücken Sie Program, um in den Programmiermodus einzutreten. Drücken Sie Group2, um eine Mastersteuerung zu wählen. Wählen Sie eine der Nummerntasten 1 bis 16 als die Nummer zum Speichern der Mastersteuerung. -
Seite 18: Einrichten Von Flankenkanälen
2.12 Einrichten von Flankenkanälen Den Kanälen, die den Jog-Rädern zugeordnet worden sind, wird automatisch eine Flanke zugeordnet, wenn die Verfolgung läuft. Andere Kanäle können auch mit einer Flanke eingerichtet werden. Schritt Beschreibung Drücken Sie Program, um in den Programmiermodus einzutreten. Drücken Sie SlopeSet. -
Seite 19: Instandhaltung
Instandhaltung Showtec Showdesigner 1024 erfordert fast keine Wartung. Sie sollten das Gerät jedoch sauber halten. Ziehen Sie das Netzkabel ab und wischen Sie die Abdeckung mit einem feuchten Lappen ab. Tauchen Sie das Gerät nicht in eine Flüssigkeit ein. Verwenden Sie nicht Alkohol oder Lösungsmittel. -
Seite 20: Produktspezifikationen
Produktspezifikationen Modell: Showtec Showdesigner 1024 Stromversorgung: Wechselstrom 100 V bis 240 V, 50/60 Hz, 40 W DMX-Ausgang: 3-polige XLR-Buchse Audioeingang: 100 mV bis 1 Vpp Sicherung: F 1,5 A 250 V 5 x 20 mm Abmessungen: 480 x 380 x 95 mm (L x B x H) Gewicht: 6,9 kg Design und Produktdaten können Änderungen ohne vorherigen Hinweis unterliegen.
