Pixel Controller

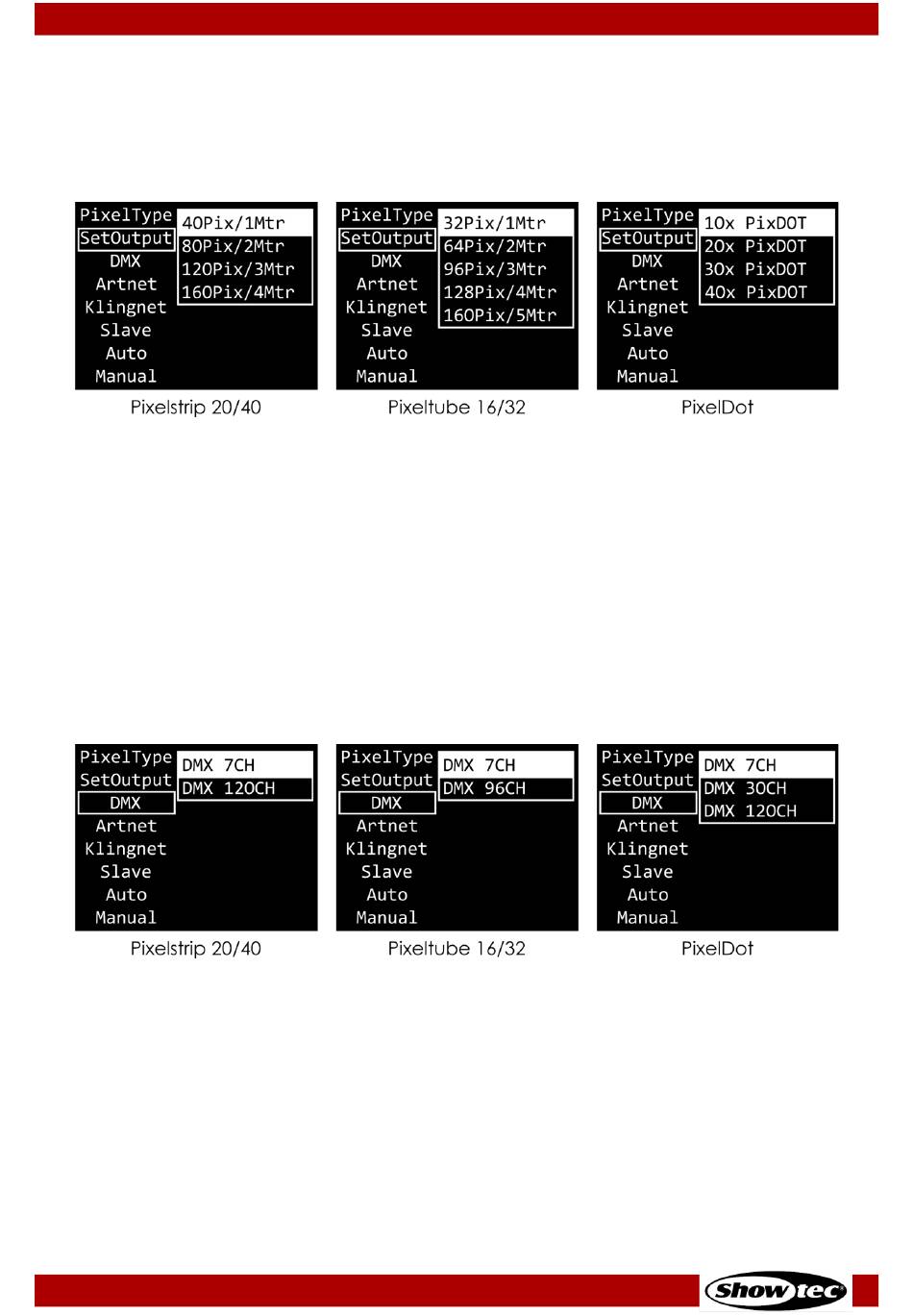

6.6.3.2. Ausgabe einstellen (Set Output)
In diesem Menü können Sie den Ausgabemodus einstellen.
01) Drücken Sie ENTER, wenn „SETOUTPUT" auf dem Display angezeigt wird, um das Menü aufzurufen.
Das Display zeigt je nach dem in 6.6.3.1 Pixeltyp (Pixel Type) auf Seite 28 ausgewählten Gerät die
verfügbaren Ausgabeoptionen an.
02) Wählen Sie mit UP/DOWN einen der folgenden Ausgabemodi aus:
Hinweis:
Sie können den Pixelstrip 20/40 (max. 4 m pro Ausgang), den Pixeltube 16/32 (max. 5 m pro
Ausgang) oder Pixel Dots (max. 40 Stück pro Ausgang) an den Pixel Controller anschließen.
Der Ausgabemodus muss der Anzahl bzw. Gesamtlänge der angeschlossenen Geräte
entsprechen.
03) Drücken Sie ENTER, um die Auswahl zu bestätigen.
6.6.3.3. DMX
In diesem Menü können Sie den gewünschten DMX-Kanalmodus einstellen.
01) Drücken Sie ENTER, wenn „DMX" auf dem Display angezeigt wird, um das Menü aufzurufen. Das
Display zeigt je nach den in 6.6.3.1 Pixeltyp (Pixel Type) auf Seite 28 und in 6.6.3.2 Ausgabe einstellen
(Set Output) auf Seite 29 ausgewählten Optionen die verfügbaren Kanalmodi an.
02) Wählen Sie mit UP/DOWN einen der verfügbaren Kanalmodi aus. Siehe 6.7. DMX-Kanäle auf Seite 34-
52 für weitere Informationen.
03) Drücken Sie ENTER, um die Auswahl zu bestätigen.
Hinweis: Der Pixel Controller erkennt nicht automatisch, ob er DMX-Daten empfängt. Aktivieren Sie die
DMX-Steuerung.
Produktcode: 44510
29
