  • Seite 1 ScenePilot ORDERCODE 50376...
  • Seite 2 Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Gerät der Firma Showtec entschieden haben. Sie werden an dem Scene Pilot viel Freude haben. Sollten Sie sich für weitere Produkte von Showtec interessieren, schicken Sie eine Mail an iwant@showtec.info oder besuchen Sie unsere Website www.showtec.info.

  • Seite 3: Inhaltsverzeichnis

    Showtec Showtec ScenePilot Produkt-Anleitung ™ Warnung..…...................………………………………..…….….. Sicherheitshinweise ………………………………………………………………………………………..…. Bestimmungsgemäße Verwendung …………………………………………………………..…………….. Gerätebeschreibung....…............……….……………………………... Features……………………….………………………………………………………….………………….…. Geräteübersicht…….………………………………………………………………………………………….. Rückseite…………………......……………………………………………………..…..…..….. Installation................…...…………………………………….…... Aufstellung und Bedienung............……..……………………………...….. Record-Modus (Aufnahme)…………………….……...………………………………….……...………….. - Aufnahme ermöglichen......………......……………………..………….. - Szenen aufnehmen........…..…………..…………………………………… - Ein Programm löschen.…………………..…………......……………………..…… - Eine Szene löschen..............…..………………..………………. - Eine Szene hinzufügen......………......……………………..…………. - Eine Szene verändern........…..…………..………………….…………..

  • Seite 4: Warnung

    WARNUNG ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! ZUR EIGENEN SICHERHEIT LESEN SIE VOR DER ERSTEN INBETRIEBNAHME DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH! SICHERHEITSHINWEISE Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen: entsprechend qualifiziert sein diese Bedienungsanleitung genau beachten ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung.

  • Seite 5: Bestimmungsgemäße Verwendung

    (z.B. nach Transport) ausgesetzt worden ist. Das dabei entstehende Kondenswasser kann Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! Sollte Ihr Showtec Gerät einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie es bitte sofort ab. •...

  • Seite 6: Gerätebeschreibung

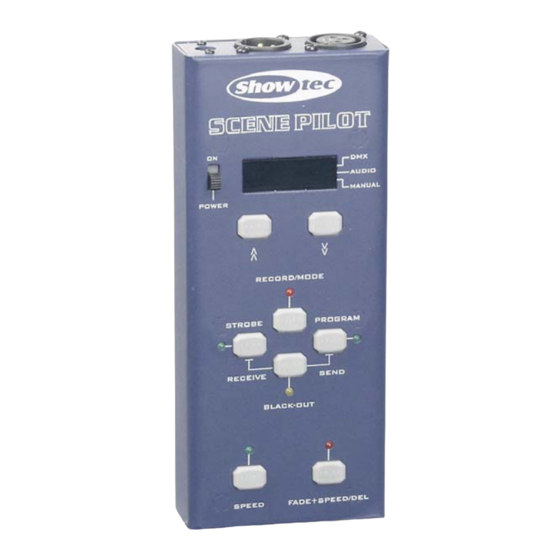

    GERÄTEBESCHREIBUNG Features Der Scene-Pilot ist ein DMX-Recorder, der bei Ausfall der DMX-Steuerung oder als Stand-alone-Steuerung für Scanner eingesetzt werden kann. • 96 DMX-Kanäle • 9 Lauflicht-Programme & ein AP-Programm • 9 Strobe-Programme & ein AS-Programm • Jedes Chase/Strobe-Programm kann maximal 48 Szenen aufnehmen •...

  • Seite 7: Rückseite

    6. Strobe-Taste Drücken Sie die Taste, um die Strobe-Programme zu aktivieren. Die LED daneben leuchtet und zeigt Ihre Auswahl an. 7. Programm-Taste Drücken Sie die Taste, um die Chase-Programme zu aktivieren. Die LED daneben leuchtet und zeigt Ihre Auswahl an. 8.

  • Seite 8: Installation

    Installation Entfernen Sie jegliches Verpackungsmaterial. Verbinden Sie alle Kabel. Trennen Sie immer das Gerät von der elektrischen Hauptstromversorgung, vor Reinigungs- und Wartungsarbeiten. Bei Beschädigungen, die durch Nichtbeachtung verursacht werden, erlischt der Garantieanspruch Aufstellung und Bedienung Bevor Sie das Gerät anschließen, überprüfen Sie immer die Netzspannung. Die Betriebsspannung ist auf der Rückseite des Gerätes angegeben.

  • Seite 9: Ein Programm Löschen

    5. Setzen Sie die Aufnahme von Szenen fort, bis Sie das gewünschte Programm erhalten. Sie können max. 48 Szenen in ein Programm aufnehmen. 6. Drücken Sie die Blackout-Taste bis die Record-LED ausgeht. Diese Einheit ist aus dem Record-Modus heraus. 2.1.3 Ein Programm löschen 1.

  • Seite 10: Eine Szene Hinzufügen

    2.1.5 Eine Szene hinzufügen Hinweis: Sie müssen vorher Szenen aufnehmen und das Programm enthält weniger als 48 Szenen. 1. Wiederholen Sie die Schritte 1-3 in "Delete a Scene". 2. Drücken Sie die Up/Down-Taste, um die Szene auszuwählen, vor der Sie eine neue Szene einfügen möchten.

  • Seite 11: Voransicht Einer Szene

    2.1.7 Voransicht einer Szene Hinweis: Sie müssen Szenen aufnehmen, bevor Sie Szenen vorab ansehen können. 1. Wiederholen Sie die Schritte 1-3 in "Delete a Scene". 2. Drücken Sie die Programm- oder Strobe-Taste, die LED daneben leuchtet und zeigt Ihre Auswahl an. 3.

  • Seite 12: Record As/Ap-Szenen

    2.2 Record AS/AP-Szenen 1. Record ermöglichen (Aufnahme). 2. Drücken Sie die Up/Down-Taste, um AS oder AP auszuwählen (AS für Strobe-Programm, AP für Chase-Programm). 3. Drücken Sie die Record-Taste. 4. Gestalten Sie eine Szene auf Ihrem DMX-Controller und drücken Sie die Record- Taste.

  • Seite 13: Programme Abspielen

    9. Drücken Sie "Program" (für AP-Szenen) oder "Strobe" (für AS-Szenen), um den nächsten Schritt zu ermöglichen. 10. Fahren Sie mit Step 8-9 fort, bis jeder Schritt seine Taktzeit oder Fade-Time hat. 11. Drücken Sie die Black-out-Taste, um zu "AS/AP-Program" zurückzukehren. Drücken Sie diese Taste erneut, um den Record-Modus zu verlassen.

  • Seite 14: Audio-Modus

    2.3.2 Audio-Modus 1. Drücken Sie die Modus-Taste mehrmals, bis die LED neben Audio leuchtet. 2. Drücken Sie die Programm- oder Strobe-Taste, um das Lauflicht-Programm oder Strobe-Programm auszuwählen. 3. Drücken Sie die Up/Down-Taste, um das Programm auszuwählen, das Sie abspielen möchten. 4.

  • Seite 15: Geschwindigkeits-Einstellung (Speed)

    2.4 Geschwindigkeits-Einstellung (Speed) 1. Drücken Sie die Speed- oder Fade+Speed-Taste, um den Chase-Modus oder Fade-Modus auszuwählen. Die LED darüber leuchtet und zeigt Ihre Auswahl an. Wenn die Geschwindigkeits LED leuchtet laufen die Szenen des Programms nacheinander zur aktuellen Geschwindigkeit ab. Wenn die Fade+Speed LED leuchtet werden die Szenen des Programms zu dieser Geschwindigkeit eingeblendet.

  • Seite 16: Eine Größere Datenmenge Empfangen

    2.6 Eine größere Datenmenge empfangen 1. Halten Sie die Black-out-Taste 3 Sek. lang gedrückt. 2. Drücken Sie die Strobe-Taste während Sie gleichzeitig die Black-out-Taste gedrückt halten. Wenn das Gerät diese Szenen aufgenommen hat zeigt das Segment-Display "SURE", sonst zeigt es "IN". 3.

  • Seite 17: Initialisierung

    Das Gerät wird initialisiert und kehrt zur Werkseinstellung zurück. Wartung Der Showtec ScenePilot benötigt fast keine Wartung. Sie sollten das Gerät jedoch sauber halten. Trennen Sie das Gerät vom Netz und wischen Sie dann das Gehäuse mit einem feuchten Tuch ab. Tauchen Sie das Gerät nicht in eine Flüssigkeit.

  • Seite 18: Produktbeschreibung

    Produktbeschreibung Modell: Showtec ScenePilot Voltage : AC 230V-50Hz (CE) Power input: DC 12V, 300 mA min. Audio trigger: eingebautes Mikrofon DMX Input : 3-pin XLR Male connector DMX Output : 3-pin XLR Female connector Sicherung (intern): F0.5A 250V 5x20mm Maße : 190 x 80 x 31 mm (LxBxH) Gewicht : 0,52 kg Design und Produktspezifikationen unterliegen Änderungen ohne vorherige schriftliche Ankündigung.
