Redundanz

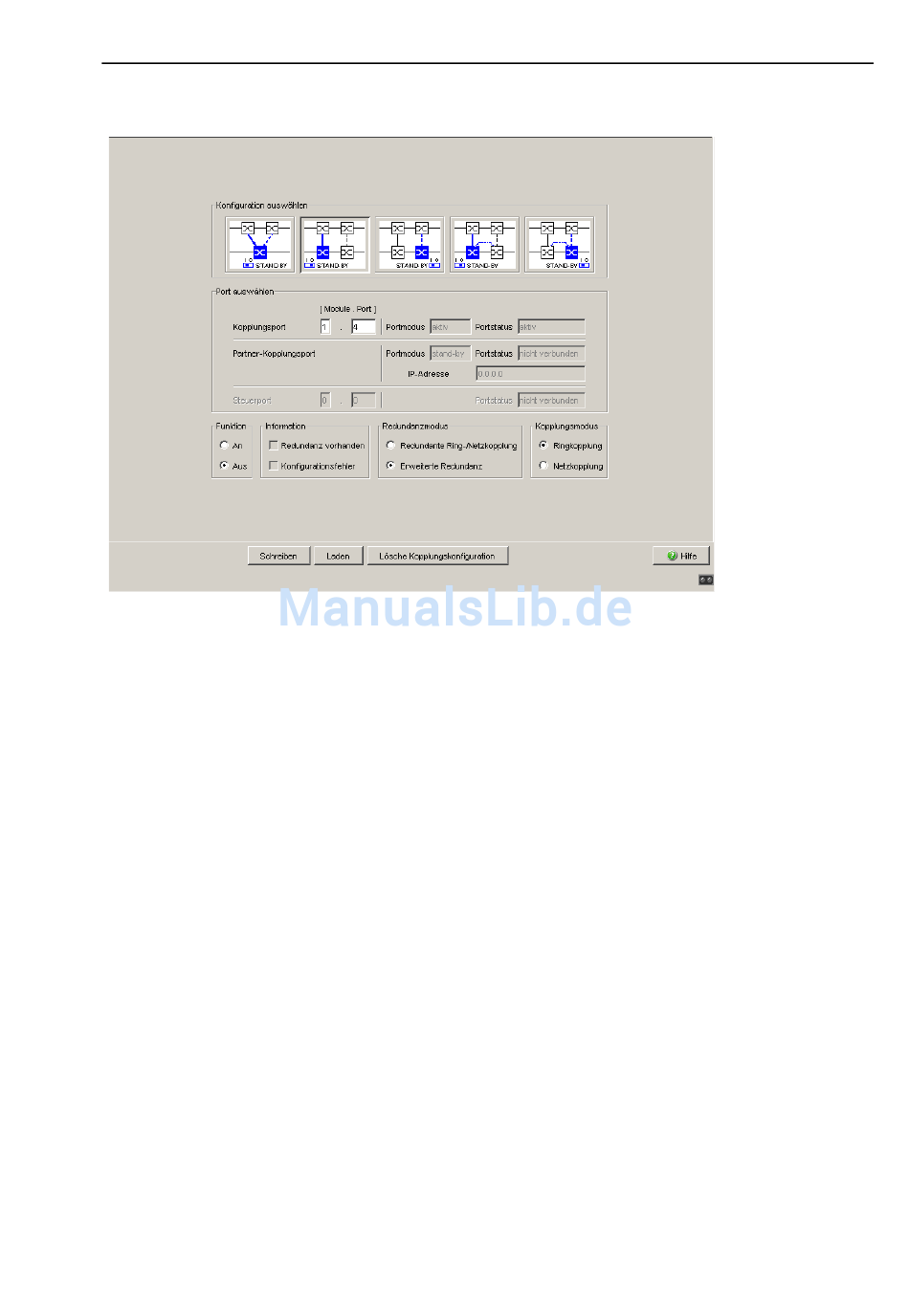

Abb. 44: Software-Konfiguration des STAND-BY-Schalters
Der Dialog zeigt in Abhängigkeit der STAND-BY-DIP-Schalterstellung die
nicht möglichen Konfigurationen ausgegraut an. Möchten Sie eine dieser
ausgegrauten Konfigurationen wählen, dann bringen Sie den STAND-
BY-DIP-Schalter am Switch in die andere Stellung.
Ein-Switch-Kopplung
Ordnen Sie dem Gerät die DIP-Schalter-Einstellung „STAND-BY" oder
über die Software-Konfiguration die Redundanzfunktion zu.
Zwei-Switch-Kopplung
Ordnen Sie dem Gerät in der redundanten Strecke die DIP-Schalter-
Einstellung „STAND-BY" oder über die Softwarekonfiguration die
Redundanzfunktion zu
Hinweis: Schließen Sie aus Gründen der Redundanz-Zuverlässigkeit die
Kombination von Rapid Spanning Tree und Ring-/Netzkopplung aus.
RM Web L3E
Release 6.0 07/2010
7.4 Ring-/Netzkopplung
189
