VID ANVÄNDNINGEN AV MASKINEN:
1. Arbetsstycket skall klämmas fast ordentligt.
2. Trärester o.likn. som hamnar alldeles intill sågklingan
får du inte ta bort med handen. Om trärester skulle bli
klämda mellan fasta eller rörliga delar skall du stanna
sågen och dra ut stickkontakten, innan du tar bort
dem.
3. Se till att du startar cirkelsågen obelastad (låt den all-
tså aldrig komma i kontakt med arbetsstycket innan
den kopplas till). Cirkelsågen skall först nå sitt max
varvtal.
4. Såga inga arbetsstycken som är tjockare än sågets
djup.
5. Var säker på när du sågar i väggar och golv att det inte
har dragits några elkablar, vattenledningar eller andra
rör där.
6. Koppla först ifrån cirkelsågen och vänta tills den står
stilla, innan du tar bort den från arbetsstycket eller läg-
ger ned den.
DU SKALL STÄNGA AV MASKINEN DIREKT VID:
1. Söndrig stickkontakt, elsladd eller elledning.
2. Söndrig omkopplare.
3. Överhettning av maskinen.
4. Rök eller illaluktande rök från svedd isolering.
24
TEKNISKA SPECIFIKATIONER
Spänning
230 V~
Frekvens
50 Hz
Effektförbrukning
1200 W
Varvtal, obelastad
4200/min.
Sågklinga
180x2.8x20 mm
Sågtänder
Z18
Vikt
4.72 kg
L pa (bullernivå)
95.4 dB(A)
L wa (bullereffekt)
108.4 dB(A)
a w Vibrationsvärde
2.204 m/s
2
Elektrisk säkerhet
Kontrollera alltid om din nätspänning överens-
stämmer med värdet på typplattan.
Maskinen är dubbelt isolerad i överensstäm-
melse med EN50144, vilket innebär att det inte
behövs någon jordledare.
Vid utbyte av kablar eller stickkontakter
Släng omedelbart bort gamla kablar eller stickkontakter
så fort de har ersatts av nya exemplar. Det är farligt att
sticka in stickkontakten till en lös kabel i vägguttaget.
Vid användning av förlängnings kablar
Använd uteslutande en godkänd förlängningskabel som
är lämplig för maskinens effekt. Ledarna måste ha en dia-
meter på minst 1,5 mm
2
. Om förlängningskabeln sitter på
en haspel, rulla då ut den helt och hållet.

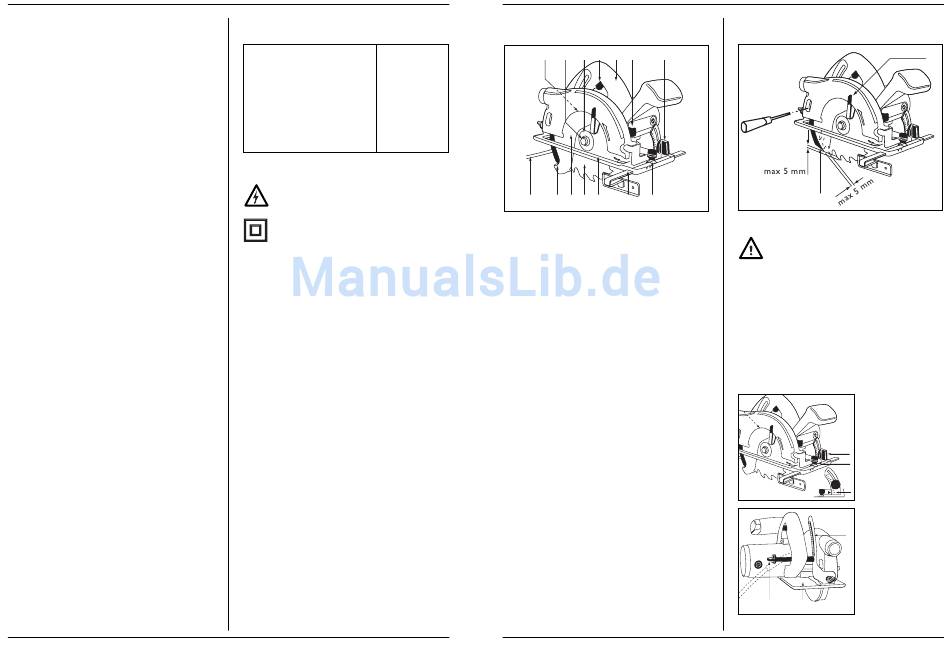

PRODUKTINFORMATION
4 8 10 3 1 2
5
6 7 1 1 9
Fig. A.
1. Handtag
2. Spärrknap
3. Till/från-omkopplare
4. Knapp för att ställa in sågdjup
5. Elsladd
6. Klyvkniv
7. Skyddskåpa
8. Vänster bult
9. Sula
10. Låsningsring
11. Sågklinga
12. Parallellsågstöd
13. Knapp för att ställa in parallellstöd
14. Knapp för att ställa in sågvinkel
INNEHÅLL I FÖRPACKNINGEN
Skiftnyckel 13 mm
Sågklinga Ø 180 mm
Parallellsågstöd
Kontrollera om maskinen, tösa delar eller tillbehör uppvi-
sar transportkador.
Ferm
Ferm
MONTERING OCH INSTÄLLERINGS-
FÖRESKRIFTER
14
2
12 13
Fig. B.
Innan du ställer in sågen, skall du först kontrol-
lera om stickkontakten är ute ur vägguttaget.
INSTÄLLNING AV KLYVKNIV
-
Skjut skyddskåpan bakåt och håll fast den med knap-
pen (1).
-
Skruva loss båda skruvarna (2) med en skruvmejsel.
-
Ställ in klyvkniven på rätt sätt. Använd de avstånd som
anges i ritningen.
-
Dra åt de båda skruvarna (2) och släpp upp knappen
(1).
-
Kontrollera sen så att klyvkniven står precis bakom
klingan. Korrigera med justerskruven (vid bakhandta-
get) om det behövs.
1
2
igen när rätt djup har ställts in.
1
3
Fig. C.
INSTÄLLNING
AV
SÅGVINKEL.
- Lossa
på
båda
knapparna (1).
- Vrid in sulan (2) i rätt
1
läge (0° - 45°). Såg-
2
vinkeln avläses på
gradindikatorn (3).
3
0
Fig. D.
INSTÄLLNING
AV
SÅGDJUP.
3
- Lossa på knappen
(1).
- Flytta
sulan
(2)
nedåt.
- Djupet på klingan
kan avläsas i öpp-
ningen (3).
- Dra åt knappen (1)
25
