Hardwareinstallation des Cisco NCS 1000 Breakout-Patchpanels
kombiniert. Für jeden Port (MPO und LC) sind Leistungsmonitore mit Tonerkennungsfunktion verfügbar.
Ein gefilterter optischer Loopback (191,175 THz) von einem MPO-Eingangs-Port (Glasfaser-1) zu allen
MPO-Ausgangs-Ports ist für die Verbindungsüberprüfung verfügbar.
• NCS1K-BRK-24

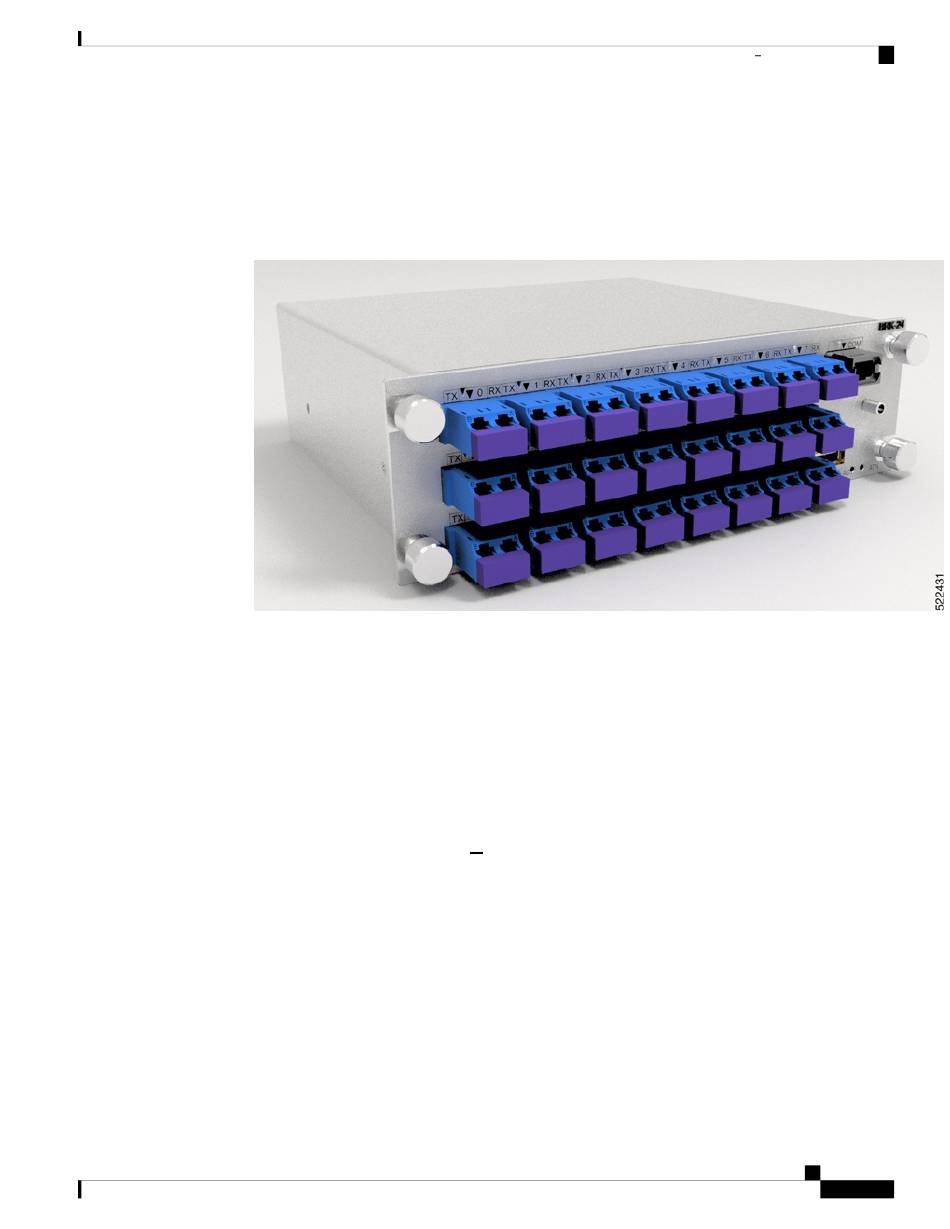

Abbildung 63: Breakout-Modul mit 24 Ports
Das Modul NCS1K-BRK-24 ermöglicht ein Breakout von 16 Fasern von einem MPO-24-Anschluss zu
24 Duplex-Linecard-Anschlüssen. Die Signale auf jeder Faser von den MPO-Eingangs-Ports werden
durch einen optischen 1x3-Splitter auf drei LC-Ausgangs-Ports aufgeteilt. Die Signale von den drei
benachbarten Eingangs-LC-Ports werden über einen 1x3-Optokoppler zu einem einzelnen
MPO-Glasfaser-Ausgangs-Port kombiniert. Für jeden Port (MPO und LC) sind Leistungsmonitore mit
Tonerkennungsfunktion verfügbar. Ein gefilterter optischer Loopback (191,175 THz) von einem
MPO-Eingangs-Port (Glasfaser-1) zu allen MPO-Ausgangs-Ports ist für die Verbindungsüberprüfung
verfügbar.
Weitere Informationen zu den Portdetails der Breakout-Module finden Sie im
Beschreibung der Breakout-Module Port-Beschriftungen
Port-Beschriftungen beim NCS1K-BRK-8
NCS1K-BRK-8 ist mit einem MPO-24-Anschluss (mit nur 16 angeschlossenen Fasern) und
8 LC-Duplex-Anschlüssen ausgestattet.
Hardware-Installationshandbuch für die passiven Cisco NCS 1010- und Cisco NCS 1000-Module
Beschreibung der Breakout-Module Port-Beschriftungen
Datenblatt zu Cisco NCS
1010.
