Hardwareinstallation des Cisco NCS 1000-32-Kanal-Mux/Demux-Patchpanels
Schritt 2
Um die Fasern zu sichern, bündeln Sie sie mit einem der vier mitgelieferten Klettbänder.
Schritt 3
Gehen Sie wie folgt vor, um den USB-Typ-A-Steckverbinder des Inventars mit dem
USB-Typ-A-Buchsenanschluss zu verbinden und zu sichern:
a) Führen Sie das USB-Kabel des Inventars durch die linke Faserhalterungsklemme von NCS 1010-EITU.
b) Verbinden Sie den USB-Typ-A-Steckverbinder mit dem USB-Typ-A-Buchsenanschluss.
c) Ziehen Sie die unverlierbare Schraube oben am USB-Anschluss fest, um den USB-Stecker zu sichern.

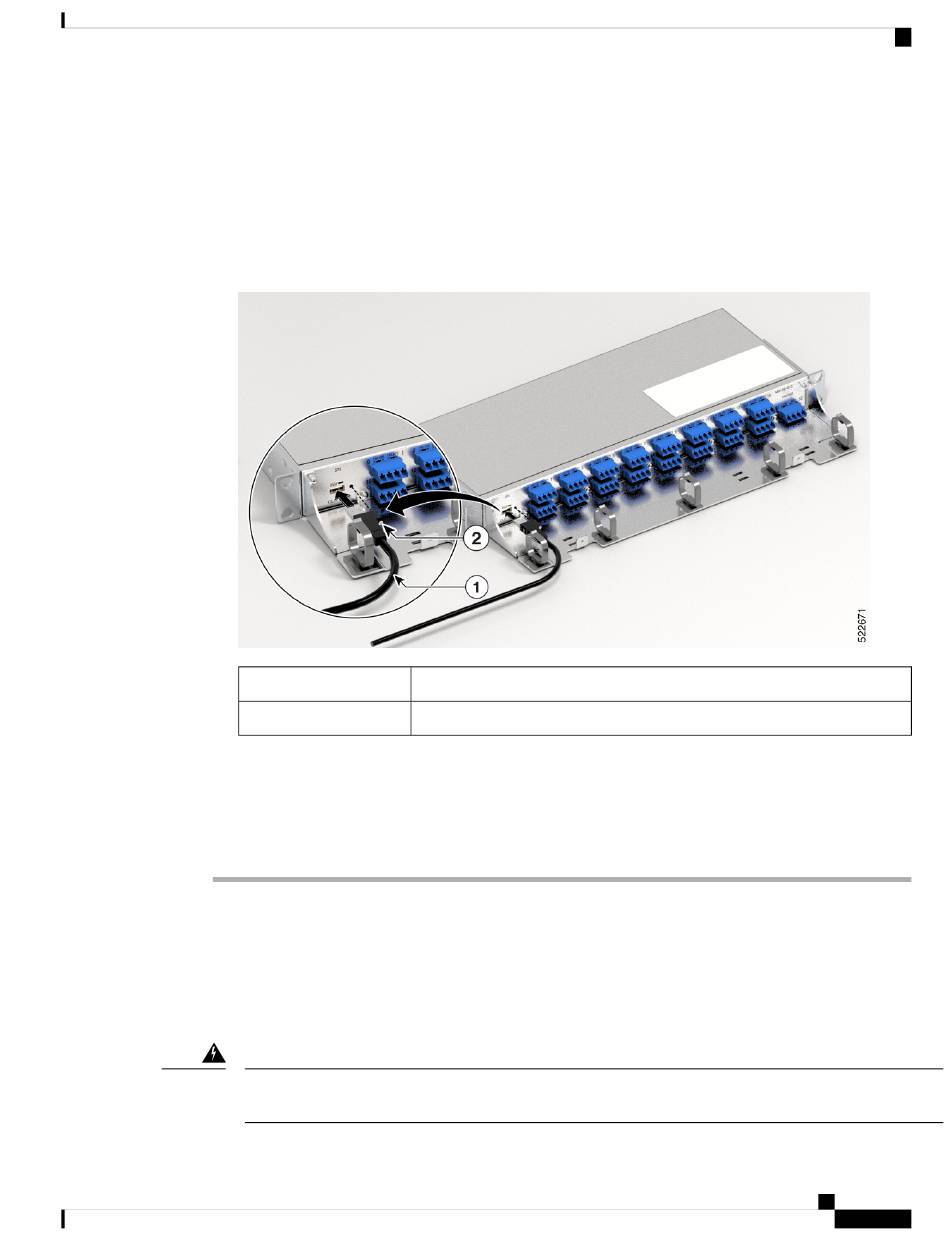

Abbildung 100: Anschließen des USB-Kabels
d) (Optional) Befestigen Sie das USB-Kabel an einer der drei verfügbaren Stellen auf dem
Mux/Demux-Patchpanel mit einem Kabelbinder.
Hinweis
Reinigung und Wartung der Glasfaseranschlüsse
Die Reinigung der Anschlüsse ist erforderlich, um die Leistung von Glasfaser-Schaltkreisen aufrechtzuerhalten.
Es ist wichtig, dass der LC/UPC-Anschluss am Ende des Glasfaserkabels und der optische Adapter auf der
Vorderseite des Geräts sauber sind, bevor die Verbindung hergestellt wird.
Warnung
1
USB 3.0-Kabel
2
USB 3.0-Kabelschraube
Führen Sie Schritt d aus, wenn Sie das USB-Kabel auf der rechten Seite des
Mux/Demux-Patchpanels zum NCS 1010 EITU verlegen.
Von getrennten Fasern oder Anschlüssen kann unsichtbare Laserstrahlung ausgehen. Blicken Sie nicht
direkt in Strahlen oder optische Instrumente. Anweisung 1051
Hardware-Installationshandbuch für die passiven Cisco NCS 1010- und Cisco NCS 1000-Module
Reinigung und Wartung der Glasfaseranschlüsse
149
