Hardwareinstallation des Cisco NCS 1000 Breakout-Patchpanels
• Für eine ETSI-Konfiguration: Richten Sie die Schraubenlöcher der Z-förmigen Adapterhalterungen an
Schritt 2
Ziehen Sie die Schrauben mit einem Schraubendreher mit einem Drehmoment von 4,65 Nm (41 lbs-in) fest.
Nächste Maßnahme
•
Installieren des NCS 1000-Breakout-Patchpanels
Dieser Prozess beschreibt, wie die Breakout-Abdeckung in den ETSI- und 23-Rack-Adapterhalterungen
installiert wird.
1
Linke und rechte Adapterhalterungen
2
12-24-Flachkopfschrauben
4. Platzieren Sie die Schrauben, welche die Halterung am rechten Rack halten.
den Schraubenlöchern des Racks aus.
Hinweis
Verwenden Sie das Zubehör-Kit NCS1K-ETSI-KIT für die Installation des Breakout-Panels
am ETSI-Rack. Weitere Informationen finden Sie unter

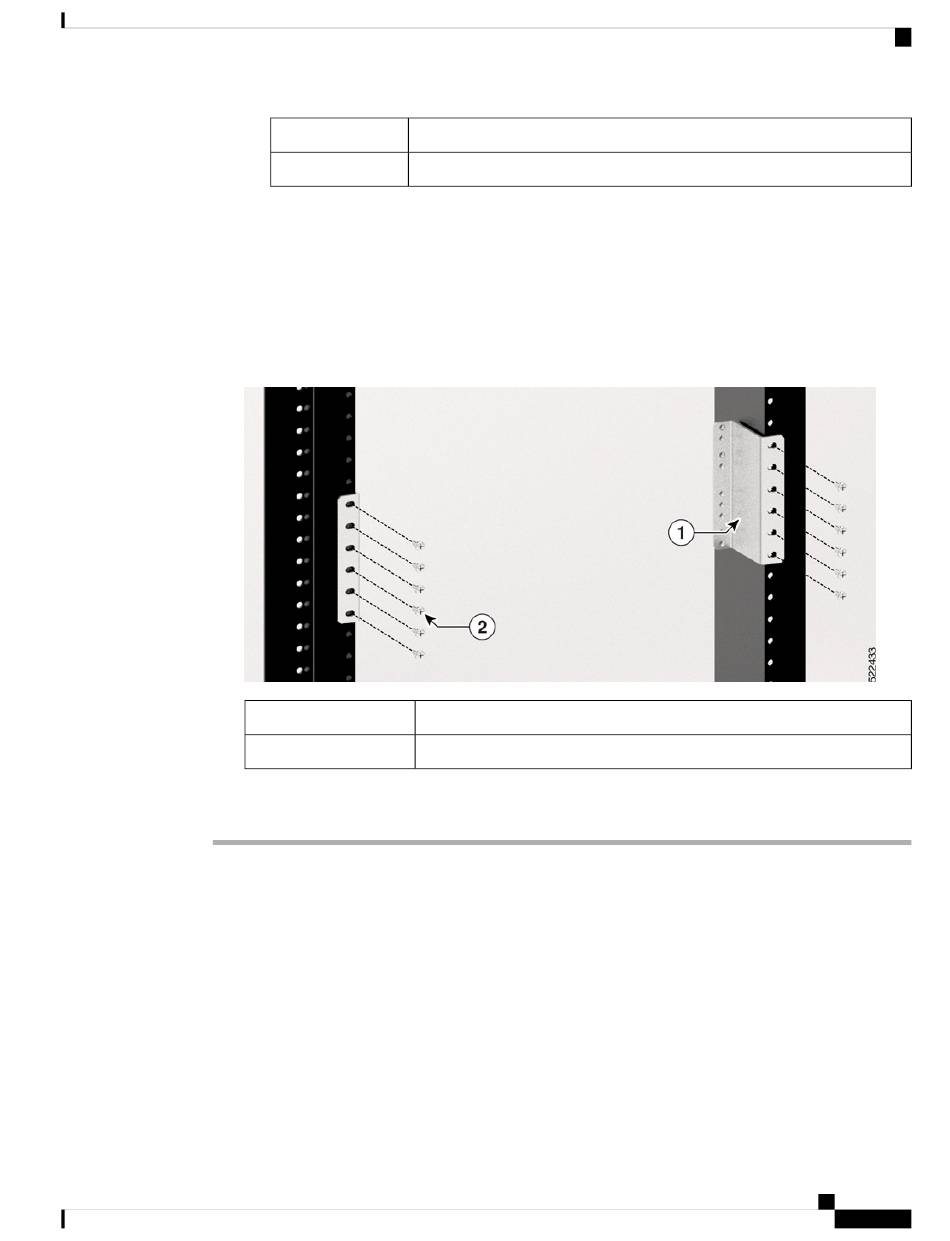

Abbildung 70: Installieren der Adapterhalterungen an einem ETSI-Rack
1
Adapterhalterung
2
M6x20mm-Schrauben
Installieren des NCS 1000-Breakout-Patchpanels, auf Seite 101
Hardware-Installationshandbuch für die passiven Cisco NCS 1010- und Cisco NCS 1000-Module
Installieren des NCS 1000-Breakout-Patchpanels
Lieferumfang, auf Seite
91.
101
