Hardwareinstallation des Cisco NCS 1000 Breakout-Patchpanels
• Kippen Sie die obere Faserführung zur linken Seite nach oben und die mittlere Faserführung in die
entgegengesetzte Richtung.
• Befestigen Sie die Vorsprünge der Faserführungen an den Führungslöchern der Frontplatte.
• Ziehen Sie die unverlierbaren Schrauben fest.
• Verlegen Sie die Kabel auf der rechten Seite des Breakout-Panels.

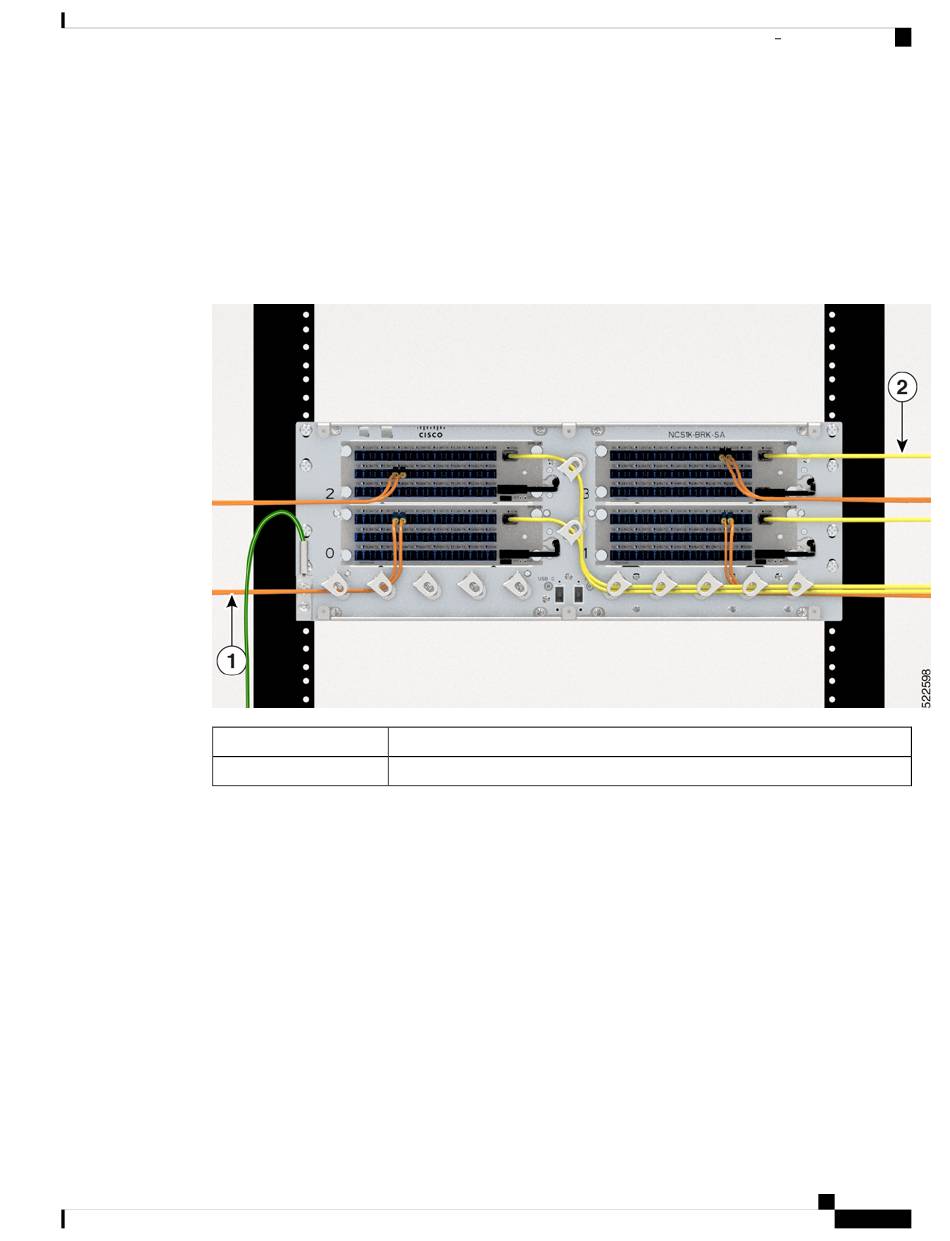

Abbildung 85: Routing von MPO- und LC-Kabeln
1
2
LC-Kabel
MPO-Kabel
Hardware-Installationshandbuch für die passiven Cisco NCS 1010- und Cisco NCS 1000-Module
Breakout-Panel Kabelmanagement
113
