Installation der Gleitschiene im Rack
Rack-Typ
19-Zoll-Racks
23-Zoll-Racks
ETSI-Racks
Installation der Gleitschiene im Rack
Die Länge der Gleitschiene passt nur in die vorderen Säulen des Racks mit vier Säulen. Daher können die
gleichen Gleitschienen sowohl für Racks mit zwei als auch mit vier Säulen verwendet werden.
•
•
•
Installieren der Gleitschiene in einem 19-Zoll-EIA-Rack
Gehen Sie wie folgt vor, um die Gleitschiene in einem EIA-Rack mit zwei oder vier Säulen zu installieren.
Prozedur
Schritt 1
Identifizieren Sie die linke und rechte Gleitschiene.
Schritt 2
Platzieren Sie an der linken vorderen Säule des Racks die linke Gleitschiene.
Schritt 3
Setzen Sie alle vier Schrauben nacheinander in die Gleitschiene ein.

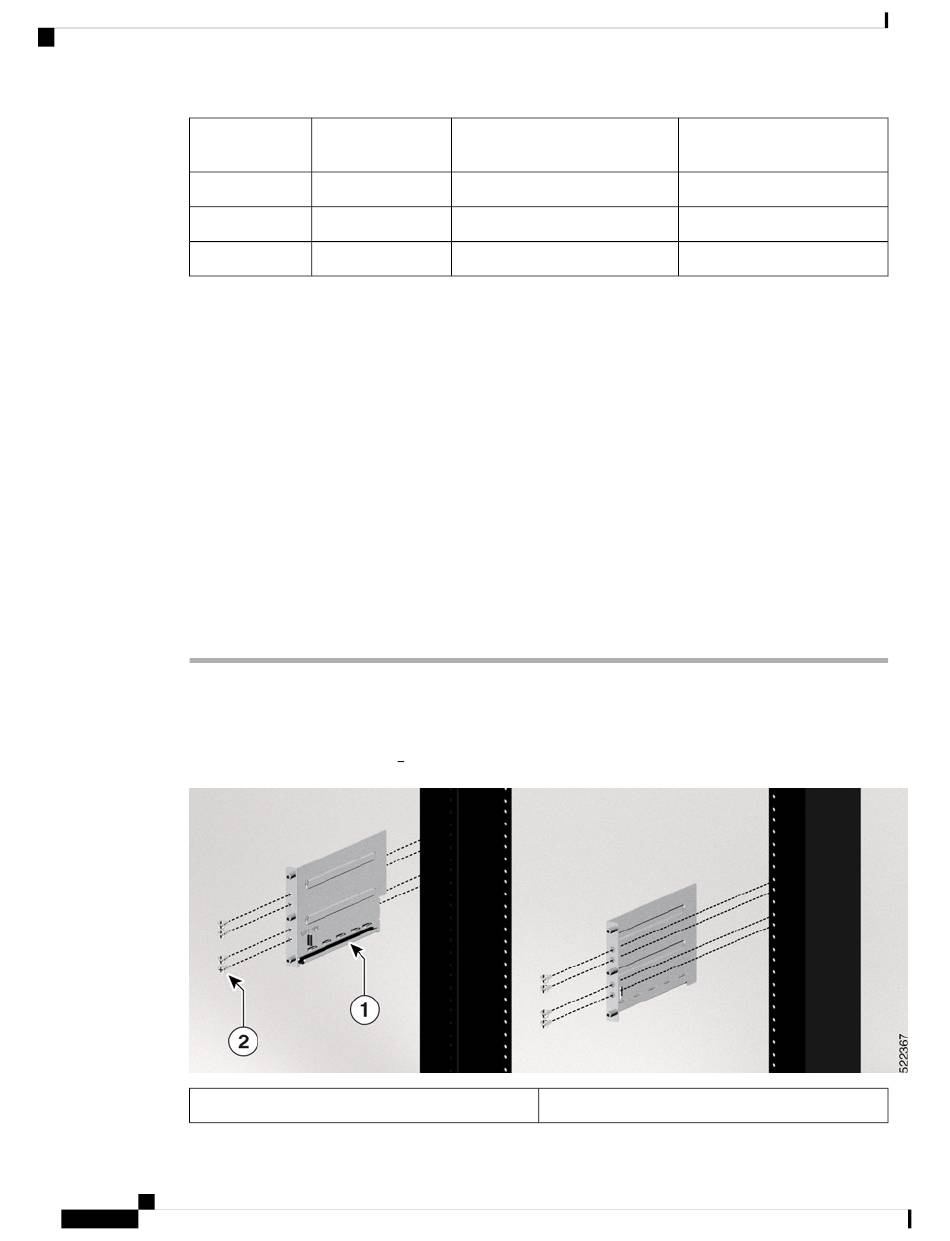

Abbildung 29: Gleitschienenintegration EIA-Rack
1
Hardware-Installationshandbuch für die passiven Cisco NCS 1010- und Cisco NCS 1000-Module
38
Rack-Frontöffnung X
450,8 mm
552,45 mm
500,0 mm
Installieren der Gleitschiene in einem 19-Zoll-EIA-Rack, auf Seite 38
Installieren der Gleitschiene in einem 23-Zoll-ANSI-Rack, auf Seite 39
Installieren der Gleitschiene in einem ETSI-Rack, auf Seite 40
Mittlere Rack-Aufnahmebohrung
Mitte Y
465 mm
566,7 mm
515,0 mm
Gleitschiene
Hardwareinstallation des Cisco NCS 1010
Befestigungsflanschmaß Z
482,6 mm
584,2 mm
533,4 mm
